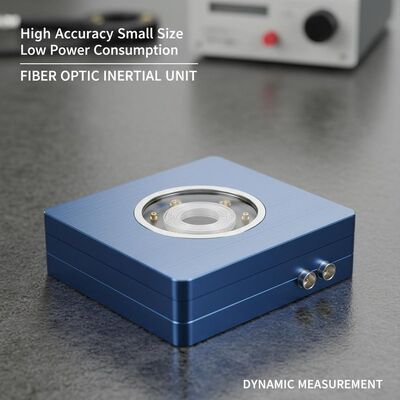

คุณภาพ ความแม่นยําสูง ขนาดเล็ก การบริโภคพลังงานที่ต่ํา หน่วยความอ่อนแอไฟเบอร์ออปติกสําหรับการวัดแบบไดนามิก โรงงาน

ความแม่นยําสูง ขนาดเล็ก การบริโภคพลังงานที่ต่ํา หน่วยความอ่อนแอไฟเบอร์ออปติกสําหรับการวัดแบบไดนามิก

Name: ความแม่นยําสูง ขนาดเล็ก การบริโภคพลังงานที่ต่ํา หน่วยความอ่อนแอไฟเบอร์ออปติกสําหรับการวัดแบบไดนามิก
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF42IMU-D
Price: 10,250.00 USD
Availability: InStock

คุณสมบัติที่สำคัญ

ชื่อแบรนด์: NAVI OPTICS

หมายเลขรุ่น: TDF42IMU-D

สถานที่กำเนิด: จีน

ปริมาณการสั่งซื้อขั้นต่ำ: Navi Optics

เงื่อนไขการชำระเงิน: l/c, t/t

บรรจุภัณฑ์มาตรฐาน: กล่องกล่อง

สรุปผลิตภัณฑ์

IMU ไฟเบอร์ออปติก TDF42IMU-D ที่มีความแม่นยำสูงให้ความเสถียรของไจโร 0.05°/ชม. และช่วงมาตรความเร่ง ±20g การออกแบบที่กะทัดรัดและทนทานทำงานได้ตั้งแต่ -40°C ถึง 60°C เหมาะสำหรับแพลตฟอร์มไร้คนขับและระบบอาวุธที่ต้องการการตรวจจับการเคลื่อนไหวที่แม่นยำ

คุณสมบัติที่กําหนดเองของสินค้า

เน้น

lightweight fiber optic inertial unit

,

high accuracy IMU dynamic measurement

,

TDF71IMU0 inertial measurement unit

รายละเอียดสินค้า

ความแม่นยําและความมั่นคงสูง TDF42IMU-D หน่วยความอ่อนแอไฟเบอร์ออปติก

หน่วยวัดความอ่อนแอของไฟเบอร์ออปติกแบบปรับเปลี่ยนแกนเดียวและสองแกน

ภาพรวมสินค้า

อุปกรณ์อินเนอร์เซียลไฟเบอร์ออปติก (Fibre Optic Inertial Units) มีข้อดีที่สําคัญ เช่น ขนาดคอมแพคต์ การสร้างเบา การใช้พลังงานต่ํา และความแม่นยําสูงแกนเดียว, และการปรับปรุงแกนสองแกน ทําให้มันเหมาะสมสําหรับแพลตฟอร์มที่ไม่มีคนขับเคลื่อนที่ทันสมัย อาวุธใต้น้ํา / ทอร์เปโด และระบบอาวุธที่ดิน / ท่าอากาศที่ต้องการปัจจัยรูปแบบเล็กอุปกรณ์การวัดอเนอร์เซียลความแม่นยําสูงที่มีความสามารถในการตรวจจับการเคลื่อนไหวมุมและเส้นตรงแบบไดนามิก.

รายละเอียดการทํางาน

ส่วนประกอบ	ปริมาตร	รายละเอียด	หมายเหตุ
การทํางานของจิโรสโกป	ความมั่นคงของความคัดค้าน 0 (100s)	0.05°/h
	ความมั่นคงของความคัดค้าน 0 (10s)	0.1°/h
	อุณหภูมิแปร ความมั่นคง 0 Bias	0.5°/h
	ค่าปัจจัยระดับอุณหภูมิเต็ม	≤ 200ppm
	คออฟเซนต์การเดินแบบสุ่ม	0.01°/√h
	ระยะทาง input	400°/วินาที
ผลประกอบของเครื่องเร่ง	ความผิดพลาดครบวงจรรายเดือน	50μg
	ความรู้สึกต่ออุณหภูมิ 0 Bias	50μg/°C
	ปัจจัยขนาด ความผิดพลาดครบวงจรรายเดือน	50ppm
	ความรู้สึกต่ออุณหภูมิของปัจจัยขนาด	50ppm/°C
	ระยะทาง input	± 20 กรัม
	ลักษณะของระบบ
ผลประกอบการด้านสิ่งแวดล้อม	อุณหภูมิการทํางาน	-40°C ถึง 60°C
	อุณหภูมิในการเก็บ	-45°C ถึง 70°C
	พลังงาน	18-36V DC
	การบริโภคพลังงานที่มั่นคง	≤ 12W	การใช้พลังงานเริ่มต้น ≤ 25W

อินเตอร์เฟซไฟฟ้า

หน่วยอินเนอร์เซียลมีอินเตอร์เฟซไฟฟ้าภายนอกรวมถึงปัจจัยพลังงาน อินเตอร์เฟสการสื่อสาร RS422 และอินเตอร์เฟสเอเธอร์เน็ต 100Mbpsรูปแบบซ็อตอินเตอร์เฟซไฟฟ้าภายนอกคือ J30JM-15ZKP43, พร้อมแบบปุ่มที่ตรงกัน J30J-15TJL

ปิน	การเชื่อมต่อ	ชื่อสัญญาณ	ลักษณะของสัญญาณ
1,2	พลังงานไฟฟ้าภายนอก	พลังงานไฟฟ้า PCS สิทธิบวก	24V
3,4	สถานที่ให้พลังงาน PCS	พลังงานพื้นดิน
5	การออกสัญญาณ 200Hz	IMU_TX1+	ข้อมูลออกของ IMU เป็นบวก
6		IMU_TX1-	ข้อมูล IMU ออกเป็นลบ
9	สัญลักษณ์การร่วมกัน	IMU_RX1+	สัญญาณสynchronization IMU เป็นบวก
10		IMU_RX1-	สัญญาณสynchronization IMU ลบ

โปรต็อกอลการสื่อสาร

RS422 สายพานลําดับ 1 ออก 3 ช่องข้อมูลเพิ่มมุม 3 ช่องข้อมูลเพิ่มความเร็วและข้อมูลอุณหภูมิที่ความถี่ของข้อมูล 200Hz (ค่าการสังเกตแท้โดยไม่มีการแทรกซ้อนถูกชําระค่าความผิดพลาด)
RS422 serial port 2 outputs time synchronization signal at sampling time 1 (valid rising edge representing inertial sensor sampling time) as RS422 differential signal with 10±2μs pulse width and 5ms±20μs sampling signal interval
ระยะเวลาในการตั้งระดับขอบขึ้นและลงไม่เกิน 100 ns
การถ่ายทอดข้อมูลทางช่องทางลําดับ 1 เริ่ม 50μs หลังการออกอากาศที่สูงขึ้น

โปรโตคอลข้อมูลออก

ปริมาตรการสื่อสาร:
• Baud Rate: 460,800 บีพีซี
• รูปแบบการออกเสียง: RS422 1 บิตเริ่มต้น 1 บิตหยุด 8 บิตข้อมูล ไม่มีการตรวจสอบ
• ความถี่ของข้อมูล: 200Hz
• เรียงลําดับไบท์: ไบท์ต่ําก่อน, ไบท์สูงหลัง
• บิตที่ไม่นิยามเป็นค่าธรรมเนียม 0

จํานวนไบท์	ความหมาย	ประเภทข้อมูล	ความยาว	คําอธิบาย
1-4	Header แพ็คเก็ต	int ไม่ลงนาม	4 ไบท์	0x55,0x55,0x55,0x55,0x55
5-8	จํานวนแพ็คเก็ต	int ไม่ลงนาม	4 ไบท์	ค่านับภายใน IMU
9-12	X ข้อมูลจิโรสโกป	จุดลอยระดับแม่นยําเดียว	4 ไบท์	การเพิ่มมุม (องศา)
12-16	Y ข้อมูลจิโรสโกป	จุดลอยระดับแม่นยําเดียว	4 ไบท์	การเพิ่มมุม (องศา)
16-20	Z ข้อมูลจิโรสโกป	จุดลอยระดับแม่นยําเดียว	4 ไบท์	การเพิ่มมุม (องศา)
21-24	X ข้อมูลเครื่องเร่ง	จุดลอยระดับแม่นยําเดียว	4 ไบท์	ความเร็วเพิ่มขึ้น (m/s)
25-28	Y ข้อมูลของเครื่องเร่ง	จุดลอยระดับแม่นยําเดียว	4 ไบท์	ความเร็วเพิ่มขึ้น (m/s)
29-32	Z ข้อมูลของเครื่องเร่ง	จุดลอยระดับแม่นยําเดียว	4 ไบท์	ความเร็วเพิ่มขึ้น (m/s)
33-34	X อุณหภูมิของเครื่องเร่ง	int ไม่ลงนาม	2 ไบท์	การวัดอุณหภูมิ
35	IO1 การนับหัวใจ	int ไม่ลงนาม	1 ไบท์	-
36	IO2 การนับจังหวะ	int ไม่ลงนาม	1 ไบท์	-
37	ตําแหน่งป้าย	int ไม่ลงนาม	1 ไบท์	-
38	ค่าตรวจ	int ไม่ลงนาม	1 ไบท์	จํานวนไบท์ 1-37

หมายเหตุการตีความข้อมูล:
• ข้อมูลของจิโรสโกปในแกน X, Y และ Z แสดงอัตราการเพิ่มมุมที่วัดในองศา
• ข้อมูลของวัดเร่งแกน X, Y และ Z แสดงถึงการเพิ่มความเร็วที่วัดในเมตรต่อวินาที
• หน่วยอุณหภูมิ: องศา, บวก=(D33+D34*256) *001, ลบ=(D33+D34*256-65536) *001
• รายละเอียดการนิยามธงที่ให้ในข้อเพิ่มเติม 1 (b)

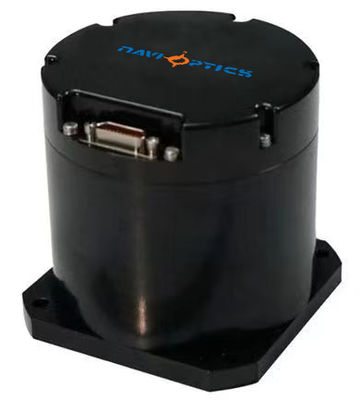

มิติทางกายภาพ

ความแม่นยําสูง ขนาดเล็ก การบริโภคพลังงานที่ต่ํา หน่วยความอ่อนแอไฟเบอร์ออปติกสําหรับการวัดแบบไดนามิก 0

ขนาด:90 * 90 * 78 มิลลิเมตร (ความอดทน ± 1 มิลลิเมตร ไม่รวมเครื่องเชื่อม)
น้ําหนัก:≤ 900 กรัม
