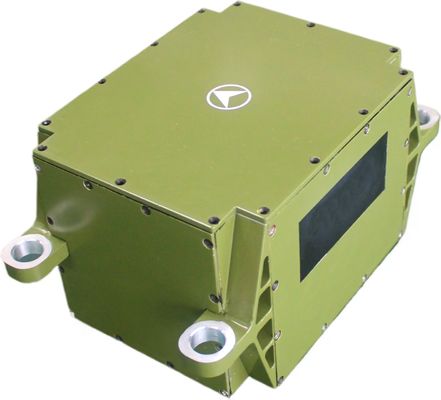

ขนาดเล็ก หน่วยอเนอร์เซียเลเซอร์ TDL45IMU ความแม่นยําสูง สําหรับสภาพแวดล้อมแรงกระแทกและสั่นแรงขนาดใหญ่

Name: ขนาดเล็ก หน่วยอเนอร์เซียเลเซอร์ TDL45IMU ความแม่นยําสูง สําหรับสภาพแวดล้อมแรงกระแทกและสั่นแรงขนาดใหญ่
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: tdl45imu
Price: 10,250.00 USD
Availability: InStock

คุณสมบัติที่สำคัญ

ชื่อแบรนด์: NAVI OPTICS

หมายเลขรุ่น: tdl45imu

สถานที่กำเนิด: จีน

การรับรอง: CCS

ปริมาณการสั่งซื้อขั้นต่ำ: ชุดเดียว

เงื่อนไขการชำระเงิน: l/c, t/t

บรรจุภัณฑ์มาตรฐาน: กล่องกล่อง

TDL45IMU0 Laser Inertial Unit.pdf

PDF

สรุปผลิตภัณฑ์

ขนาดเล็ก ความละเอียดสูง TDL45IMU หน่วยความอ่อนแอเลเซอร์ หน่วยอินเนอร์เซียลเลเซอร์คอมพัคต์นี้ ให้ผลงานที่พิเศษ ด้วยขนาดเล็ก น้ําหนักเบา การบริโภคพลังงานต่ํา และความแม่นยําสูงมันทนต่อแรงกระแทกสูง, สถานที่สั่นสะเทือนสูง และรองรับการออกแบบ strapdown ธรรมดาสําหรับแพลตฟอร์มและระบบอาวุธที่ไม่มีคนใช้ ภาพรวม...

คุณสมบัติที่กําหนดเองของสินค้า

เน้น

หน่วยวัดความเฉื่อย TDL45IMU ขนาดเล็ก ความแม่นยำสูง

,

หน่วยวัดความเฉื่อยเลเซอร์ ทนต่อแรงกระแทกสูง

,

หน่วยวัด IMU ป้องกันการสั่นสะเทือนสูง

ความเสถียรของอคติเป็นศูนย์ (100s):

0.01 °/H

การทำซ้ำแบบ Zero Bias:

0.005 °/h

ปัจจัยระดับอุณหภูมิเต็ม:

≤5ppm

ค่าสัมประสิทธิ์การเดินแบบสุ่ม:

0.002 °/h

ช่วงอินพุต:

400 °/s

รายละเอียดสินค้า

ขนาดเล็ก ความละเอียดสูง TDL45IMU หน่วยความอ่อนแอเลเซอร์

หน่วยอินเนอร์เซียลเลเซอร์คอมพัคต์นี้ ให้ผลงานที่พิเศษ ด้วยขนาดเล็ก น้ําหนักเบา การบริโภคพลังงานต่ํา และความแม่นยําสูงมันทนต่อแรงกระแทกสูง, สถานที่สั่นสะเทือนสูง และรองรับการออกแบบ strapdown ธรรมดาสําหรับแพลตฟอร์มและระบบอาวุธที่ไม่มีคนใช้

ภาพรวมสินค้า

ดีไซน์สําหรับการใช้งานที่ต้องการ TDL45IMU ให้การวัดแบบไดนามิคของการเคลื่อนไหวมุมของผู้ดําเนินการและข้อมูลการเคลื่อนไหวเชิงเส้นสายทางอากาศ, และแพลตฟอร์มอาวุธกระสุนที่ต้องการการนําทางอินเนอร์เชียลที่คอมพัคต์และแม่นยําสูง

รายละเอียดการทํางาน

การทํางานของจิโรสโกป

ปริมาตร	รายละเอียด	มูลค่า
ความมั่นคงของความคัดค้าน 0 (100s)	ตัวชี้วัดความคัดค้านศูนย์	0.01°/h
การซ้ําซ้ําแบบไม่คัดค้าน		00.005°/h
ค่าปัจจัยระดับอุณหภูมิเต็ม	ปัจจัยขนาด	≤ 5ppm
คออฟเซนต์การเดินแบบสุ่ม	ตัวชี้วัดอื่น ๆ	00.002°/h
ระยะทาง input		400°/วินาที

ผลประกอบของเครื่องเร่ง

ปริมาตร	รายละเอียด	มูลค่า
ความผิดพลาดครบวงจรรายเดือน	อัตราการเบี่ยงเบน	20μg
ความรู้สึกต่ออุณหภูมิ 0 Bias	ตัวชี้วัดความคัดค้านศูนย์	20μg/°C
ปัจจัยขนาด ความผิดพลาดครบวงจรรายเดือน	ปัจจัยขนาด	20ppm
ความรู้สึกต่ออุณหภูมิของปัจจัยขนาด		20ppm/°C
ระยะทาง input	ตัวชี้ระยะ	± 20 กรัม

รายละเอียดทั่วไปและสิ่งแวดล้อม

ปริมาตร	รายละเอียด	มูลค่า	หมายเหตุ
อุณหภูมิการทํางาน	ผลประกอบการด้านสิ่งแวดล้อม	-40°C ∼60°C
อุณหภูมิในการเก็บ		-45°C ∼70°C
พลังงาน	ความต้องการทั่วไป	18V36 ((DC)
การบริโภคพลังงานที่มั่นคง		≤20W	การใช้พลังงานเริ่มต้น ≤ 25W

อินเตอร์เฟซไฟฟ้า

ปิน	การเชื่อมต่อ	ชื่อสัญญาณ	ลักษณะของสัญญาณ
1,12	พลังงานไฟฟ้าภายนอก	พลังงานไฟฟ้า PCS สิทธิภาพ	24V
2,13		พื้นที่เครื่องพลังงาน PCS	พลังงานพื้นดิน
3	การออกสัญญาณ 200Hz	IMU_TX1+	ข้อมูลผลิต IMU เป็นบวก
14		IMU_TX1-	ข้อมูลการออก IMU เป็นลบ
6	สัญลักษณ์การร่วมกัน	IMU_SYN+	สัญญาณการร่วมกัน IMU เป็นบวก
17		IMU_SYN-	สัญญาณการร่วมกันของ IMU เป็นลบ

ลักษณะและขนาดของโครงสร้าง
