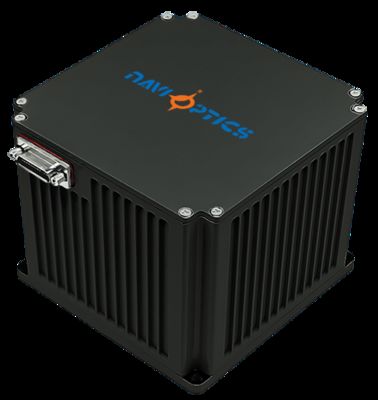

TDF51IMU0 หน่วยความอ่อนแอไฟเบอร์ออปติกขนาดเล็กความแม่นยําสูงที่มีฟังก์ชันการวัดแบบไดนามิกสําหรับอุปกรณ์ IMU

Name: TDF51IMU0 หน่วยความอ่อนแอไฟเบอร์ออปติกขนาดเล็กความแม่นยําสูงที่มีฟังก์ชันการวัดแบบไดนามิกสําหรับอุปกรณ์ IMU
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: tdf51imu0
Price: 10,250.00 USD
Availability: InStock

คุณสมบัติที่สำคัญ

ชื่อแบรนด์: NAVI OPTICS

หมายเลขรุ่น: tdf51imu0

สถานที่กำเนิด: จีน

ปริมาณการสั่งซื้อขั้นต่ำ: Navi Optics

เงื่อนไขการชำระเงิน: l/c, t/t

บรรจุภัณฑ์มาตรฐาน: กล่องกล่อง

สรุปผลิตภัณฑ์

TDF51IMU0 หน่วยอัตโนมัติไฟเบอร์ออปติก ฟังก์ชันการวัดแบบไดนามิกสําหรับอุปกรณ์ขนาดเล็กและความละเอียดสูงของหน่วยอินเนอร์เซียลที่ออกแบบสําหรับแพลตฟอร์มที่ไม่มีคนขับ, อาวุธน้ํา/ทอร์เปโด และแพลตฟอร์มอาวุธที่ดิน/อากาศ ภาพรวม หน่วยอินเนอร์เซียลไฟเบอร์ออปติก มีข้อดีที่สําคัญ เช่น ขนาดเล็ก น้ําหนักเบา การบริโ...

คุณสมบัติที่กําหนดเองของสินค้า

เน้น

fiber optic inertial measurement unit

,

small size inertial unit

,

high-precision dynamic measurement IMU

รายละเอียดสินค้า

TDF51IMU0 หน่วยอัตโนมัติไฟเบอร์ออปติก

ฟังก์ชันการวัดแบบไดนามิกสําหรับอุปกรณ์ขนาดเล็กและความละเอียดสูงของหน่วยอินเนอร์เซียลที่ออกแบบสําหรับแพลตฟอร์มที่ไม่มีคนขับ, อาวุธน้ํา/ทอร์เปโด และแพลตฟอร์มอาวุธที่ดิน/อากาศ

ภาพรวม

หน่วยอินเนอร์เซียลไฟเบอร์ออปติก มีข้อดีที่สําคัญ เช่น ขนาดเล็ก น้ําหนักเบา การบริโภคพลังงานต่ํา และความแม่นยําสูงและการปรับปรุงแกนสองแกน, ให้การวัดแบบไดนามิกของข้อมูลการเคลื่อนไหวมุมและเส้นตรงของตัวนํา

รายละเอียดการทํางาน

การทํางานของจิโรสโกป

ปริมาตร	รายละเอียด	มูลค่า
ความมั่นคงของความคัดค้าน 0 (100s)	ตัวชี้วัดความคัดแย้ง 0	0.05°/h
ความมั่นคงของความคัดค้าน 0 (10s)	ตัวชี้วัดความคัดแย้ง 0	0.1°/h
อุณหภูมิแปร 0 ความคัดค้าน	ความมั่นคงของความเสื่อม 0	0.1°/h
ปัจจัยขนาด	ค่าปัจจัยระดับอุณหภูมิเต็ม	≤ 200ppm
คออฟเซนต์การเดินแบบสุ่ม	ตัวชี้วัดอื่น ๆ	00.008°/√h
ระยะทาง input	ระยะทาง input	400°/วินาที

ผลประกอบของเครื่องเร่ง

ปริมาตร	รายละเอียด	มูลค่า
ความผิดพลาดรายเดือน	ความผิดพลาดรวมรายเดือน	50μg
ความรู้สึกต่ออุณหภูมิ 0 Bias	ความรู้สึกต่ออุณหภูมิที่มีความผิดพลาดศูนย์	50μg/°C
ความผิดพลาดรายเดือนของปัจจัยขนาด	ความผิดพลาดครบวงจรรายเดือนของปัจจัยขนาด	50ppm
ความรู้สึกต่ออุณหภูมิของปัจจัยขนาด	ความรู้สึกต่ออุณหภูมิของปัจจัยขนาด	50ppm/°C
ระยะทาง input	ตัวชี้ระยะ	± 20 กรัม

ลักษณะของระบบ

ปริมาตร	รายละเอียด	มูลค่า	หมายเหตุ
อุณหภูมิการทํางาน	ผลประกอบการด้านสิ่งแวดล้อม	-40°C ∼60°C
อุณหภูมิในการเก็บ	ผลประกอบการด้านสิ่งแวดล้อม	-45°C ∼70°C
พลังงาน	ความต้องการทั่วไป	18V36 ((DC)
การบริโภคพลังงาน	การบริโภคพลังงานคง	≤ 12W	การใช้พลังงานเริ่มต้น ≤ 25W

อินเตอร์เฟซไฟฟ้า

อินเตอร์เฟซไฟฟ้าภายนอกประกอบด้วย อินเตอร์เฟซพลังงาน, อินเตอร์เฟซการสื่อสาร RS422, และ อินเตอร์เฟสเอเธิร์น 100Mbps. โมเดลซ็อค: J30JM-25ZKP43, โมเดลพล็อกที่ตรงกัน: J30J-25TJL.

ปิน	การเชื่อมต่อ	ชื่อสัญญาณ	ลักษณะของสัญญาณ
1,14	พลังงานไฟฟ้าภายนอก	พลังงานไฟฟ้า PCS สิทธิภาพ	24V
2,15	พื้นที่เครื่องพลังงาน PCS	พลังงานพื้นดิน
10	การออกสัญญาณ 200Hz	IMU_TX1+	ข้อมูลผลิต IMU เป็นบวก
9	การออกสัญญาณ 200Hz	IMU_TX1-	ข้อมูลการออก IMU เป็นลบ
7	สัญลักษณ์การร่วมกัน	IMU_SYN+	สัญญาณการร่วมกัน IMU เป็นบวก
6	สัญลักษณ์การร่วมกัน	IMU_SYN-	สัญญาณการร่วมกันของ IMU เป็นลบ

โปรต็อกอลการสื่อสาร

RS422 สายพานลําดับ 1 ผลิตข้อมูลเพิ่มมุม 3 ช่องทาง, ข้อมูลเพิ่มความเร็ว 3 ช่องทาง, ข้อมูลการนับ IO และข้อมูลอุณหภูมิในความถี่ของข้อมูล 200Hz
ค่าการสังเกตแบบแท้โดยไม่ใช้การแทรกซ้อน คืนค่าความผิดพลาด
RS422 สายพานลําดับ 2 การออกสัญญาณการสynchronization เวลาในเวลาการเก็บตัวอย่าง 1 กับขอบขึ้นที่ใช้ได้
ความกว้างของแรงกระแทก: 10 ± 2 μs ระยะช่วงสัญญาณการเก็บตัวอย่าง: 5ms ± 20 μs
ระยะเวลาในการตั้งระดับขอบขึ้นและขอบลงไม่เกิน 100 ns
การถ่ายทอดข้อมูลทางช่องทางลําดับ 1 เกิดขึ้น 50 μs หลังการออกอากาศของขอบขึ้น

โปรโตคอลข้อมูลออก

อัตราการต่อรอง: 460800 บีบีเอส
รูปแบบการออกเสียง: RS422 บิตเริ่มต้น 1 บิต, บิตหยุด 1 บิต, บิตข้อมูล 8 บิต, ไม่มีการตรวจสอบ
ความถี่ของข้อมูล: 200Hz
บิตที่ไม่นิยามทั้งหมดจะเต็มด้วย 0 ตามปกติ
เมื่อส่งหลายไบท์ ไบท์ต่ํามาก่อน และไบท์สูงมาสุดท้าย

จํานวนไบท์	ความหมาย	ประเภทข้อมูล	ความยาว	คําอธิบาย
1-4	หัวข้อแพ็คเก็ต	int ไม่ลงนาม	4 ไบท์	0x55,0x55,0x55,0x55,0x55
5-8	จํานวนแพ็คเก็ต	int ไม่ลงนาม	4 ไบท์	ค่านับภายใน IMU
9-12	ข้อมูล X ไจโรสโกป	ขั้นต่ําความแม่นยําเดียว	4 ไบท์	การเพิ่มมุม (องศา)
13-16	ข้อมูลของเครื่อง gyroscope	ขั้นต่ําความแม่นยําเดียว	4 ไบท์	การเพิ่มมุม (องศา)
17-20	ข้อมูลของเครื่อง gyroscope Z	ขั้นต่ําความแม่นยําเดียว	4 ไบท์	การเพิ่มมุม (องศา)
21-24	X ข้อมูลเครื่องเร่ง	ขั้นต่ําความแม่นยําเดียว	4 ไบท์	การเพิ่มความเร็ว (M/S)
25-28	Y ข้อมูลของเครื่องเร่ง	ขั้นต่ําความแม่นยําเดียว	4 ไบท์	การเพิ่มความเร็ว (M/S)
29-32	Z ข้อมูลของเครื่องวัดเร่ง	ขั้นต่ําความแม่นยําเดียว	4 ไบท์	การเพิ่มความเร็ว (M/S)
33-34	X อุณหภูมิของเครื่องวัดเร่ง	int ไม่ลงนาม	2 ไบท์	การวัดอุณหภูมิ
35	การนับจังหวะ IO1	int ไม่ลงนาม	1 ไบท์	-
36	การนับจังหวะ IO2	int ไม่ลงนาม	1 ไบท์	-
37	ตําแหน่งป้าย	int ไม่ลงนาม	1 ไบท์	-
38	ค่าตรวจ	int ไม่ลงนาม	1 ไบท์	จํานวน 1-37 ไบท์

หน่วยอุณหภูมิ: องศาบวก=(D33+D34 * 256) * 001, ลบ=(D33+D34 * 256-65536) * 0.01

ขนาด

ขนาด: 98 * 96 * 90 มิลลิเมตร (ความอดทน ± 1 มิลลิเมตร ไม่รวมเครื่องเชื่อม)

น้ําหนัก: ≤ 1.4kg
