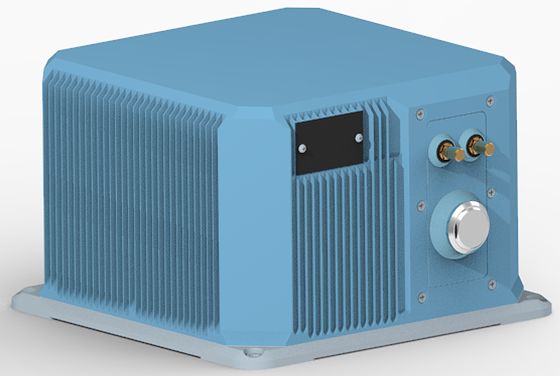

คุณภาพ ขนาดเล็ก TDFG99IMU หน่วยความอ่อนแอไฟเบอร์ออปติก ด้วยความแม่นยําสูงและน้ําหนักเบาสําหรับการวัดแบบไดนามิก โรงงาน

ขนาดเล็ก TDFG99IMU หน่วยความอ่อนแอไฟเบอร์ออปติก ด้วยความแม่นยําสูงและน้ําหนักเบาสําหรับการวัดแบบไดนามิก

Name: ขนาดเล็ก TDFG99IMU หน่วยความอ่อนแอไฟเบอร์ออปติก ด้วยความแม่นยําสูงและน้ําหนักเบาสําหรับการวัดแบบไดนามิก
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: tdfg99imu
Price: 10,250.00 USD
Availability: InStock

คุณสมบัติที่สำคัญ

ชื่อแบรนด์: NAVI OPTICS

หมายเลขรุ่น: tdfg99imu

สถานที่กำเนิด: จีน

การรับรอง: CCS

ปริมาณการสั่งซื้อขั้นต่ำ: ชุดเดียว

เงื่อนไขการชำระเงิน: l/c, t/t

บรรจุภัณฑ์มาตรฐาน: กล่องกล่อง

TDF99IMU0 Fiber Optic Inertial Unit.pdf

PDF

สรุปผลิตภัณฑ์

ขนาดเล็ก TDFG99IMU หน่วยความอ่อนแอไฟเบอร์ออปติก อุปกรณ์อ่อนความเข้มงวดไฟเบอร์ออฟติกนี้ มีความละเอียดสูง และใช้พลังงานน้อยมันรับประกันผลงานที่น่าเชื่อถือได้ในสภาพแวดล้อมที่มีผลกระทบและสั่นแรงสูงอุดมสมบูรณ์สําหรับการใช้งาน strapdown เพียงแท้, มันตอบสนองความต้องการที่ต้องการของแพลตฟอร์มไม่มีคนขับรุ่นให...

คุณสมบัติที่กําหนดเองของสินค้า

เน้น

อุปกรณ์อเนอร์เซียลไฟเบอร์ออปติกขนาดเล็ก

,

เซ็นเซอร์ Imu ความแม่นยําสูง

,

หน่วยวัดความอ่อนแอเบา

ความเสถียรของอคติเป็นศูนย์ (100s):

0.005 °/h

ความเสถียรของอคติเป็นศูนย์ (10s):

0.01 °/H

ความเสถียรอุณหภูมิอุณหภูมิตัวแปรศูนย์อคติ:

0.02 °/H

ปัจจัยระดับอุณหภูมิเต็ม:

≤150ppm

ค่าสัมประสิทธิ์การเดินแบบสุ่ม:

0.001 °/h

ช่วงอินพุต:

400 °/s

รายละเอียดสินค้า

ขนาดเล็ก TDFG99IMU หน่วยความอ่อนแอไฟเบอร์ออปติก

อุปกรณ์อ่อนความเข้มงวดไฟเบอร์ออฟติกนี้ มีความละเอียดสูง และใช้พลังงานน้อยมันรับประกันผลงานที่น่าเชื่อถือได้ในสภาพแวดล้อมที่มีผลกระทบและสั่นแรงสูงอุดมสมบูรณ์สําหรับการใช้งาน strapdown เพียงแท้, มันตอบสนองความต้องการที่ต้องการของแพลตฟอร์มไม่มีคนขับรุ่นใหม่, ระบบใต้น้ํา / ทอร์เปโด, และแผ่นดิน, ท่าอากาศ,และแพลตฟอร์มอาวุธกระสุนที่ต้องการเทคโนโลยีอินเนอร์เซียลขนาดเล็ก แต่มีความแม่นยําสูง.

ลักษณะสําคัญ

การออกแบบที่คอมแพคต์ น้ําหนักเบา และใช้พลังงานน้อย
เทคโนโลยีไฟเบอร์ออปติกความแม่นยําสูง
ปรับความสั่นสะเทือน 8 จุดสําหรับสภาพแวดล้อมที่มีผลกระทบสูง
เหมาะสําหรับการใช้งาน strapdown เพียงอย่างเดียว
การวัดแบบไดนามิกของการเคลื่อนไหวมุมและเส้นตรง
ปรับปรุงความเหมาะสมกับเครื่องบินที่ไม่มีคนขับเคลื่อนรุ่นใหม่

รายละเอียดการทํางาน

การทํางานของจิโรสโกป

ตัวชี้วัดการทํางาน	รายละเอียด	มูลค่า
ความมั่นคงของความคัดค้าน 0 (100s)	ความมั่นคงของความคัดค้าน 0	00.005°/h
ความมั่นคงของความคัดค้าน 0 (10s)	ความมั่นคงของความคัดค้าน 0	0.01°/h
อุณหภูมิแปร 0 ความคัดค้าน	ความมั่นคงของความคัดค้าน 0	0.02°/h
ปัจจัยขนาด	ค่าปัจจัยระดับอุณหภูมิเต็ม	≤ 150ppm
คออฟเซนต์การเดินแบบสุ่ม	ตัวชี้วัดอื่น ๆ	0.001°/h
ระยะทาง input	ตัวชี้วัดอื่น ๆ	400°/วินาที

ผลประกอบของเครื่องเร่ง

ตัวชี้วัดการทํางาน	รายละเอียด	มูลค่า
ความผิดพลาดครบวงจรรายเดือน	อัตราการเบี่ยงเบน	20μg
ความรู้สึกต่ออุณหภูมิ 0 Bias	ตัวชี้วัดความคัดค้านศูนย์	20μg/°C
ปัจจัยขนาด ความผิดพลาดครบวงจรรายเดือน	ปัจจัยขนาด	20ppm
ความรู้สึกต่ออุณหภูมิของปัจจัยขนาด	ปัจจัยขนาด	20ppm/°C
ระยะทาง input	ตัวชี้ระยะ	± 20 กรัม

ลักษณะของหน่วย

ประเภท	รายละเอียด	มูลค่า	หมายเหตุ
ผลประกอบการด้านสิ่งแวดล้อม	อุณหภูมิการทํางาน	-40°C ∼60°C
ผลประกอบการด้านสิ่งแวดล้อม	อุณหภูมิในการเก็บ	-45°C ∼70°C
ความต้องการทั่วไป	พลังงาน	18V36 ((DC)
ความต้องการทั่วไป	การบริโภคพลังงานที่มั่นคง	≤15W	การใช้พลังงานเริ่มต้น ≤ 25W

อินเตอร์เฟซไฟฟ้า

ปิน	การเชื่อมต่อ	ชื่อสัญญาณ	ลักษณะของสัญญาณ
39,40	พลังงานไฟฟ้าภายนอก	พลังงานไฟฟ้า PCS สิทธิภาพ	24V
41,42	พลังงานไฟฟ้าภายนอก	พื้นที่เครื่องพลังงาน PCS	พลังงานพื้นดิน
5	การออกสัญญาณ 200Hz	IMU_TX1+	ข้อมูลผลิต IMU เป็นบวก
6	การออกสัญญาณ 200Hz	IMU_TX1-	ข้อมูลการออก IMU เป็นลบ
9	สัญลักษณ์การร่วมกัน	IMU_SYN+	สัญญาณการร่วมกัน IMU เป็นบวก
10	สัญลักษณ์การร่วมกัน	IMU_SYN-	สัญญาณการร่วมกันของ IMU เป็นลบ

ลักษณะและขนาดของโครงสร้าง

ขนาดเล็ก TDFG99IMU หน่วยความอ่อนแอไฟเบอร์ออปติก ด้วยความแม่นยําสูงและน้ําหนักเบาสําหรับการวัดแบบไดนามิก 0
