TDF61IMU0: IMU ไฟเบอร์ออปติกขนาดกะทัดรัดพร้อมความเสถียรของไจโร 0.03°/h และช่วงมาตรความเร่ง ±20g พลังงานต่ำ (≤15W), -40 ℃ ถึง 60 ℃ การทำงาน เหมาะสำหรับแพลตฟอร์มอาวุธทางบก/ทางอากาศที่ต้องการความแม่นยำสูงในพื้นที่น้อยที่สุด

คุณสมบัติที่กําหนดเองของสินค้า

เน้น

small size fiber optic inertial unit

,

high-precision IMU for weapon platforms

,

airborne inertial measurement unit with warranty

รายละเอียดสินค้า

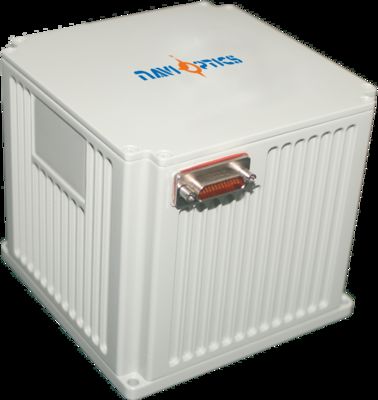

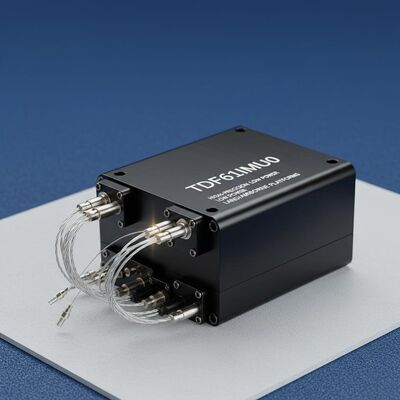

ขนาดเล็กและความแม่นยําสูง TDF61IMU0 หน่วยความอ่อนแอไฟเบอร์ออปติก

ออกแบบมาเพื่อใช้ในพื้นที่และบนเครื่องบิน ระบบอาวุธที่มีขนาดเล็กและความแม่นยําที่พิเศษ

ภาพรวมสินค้า

หน่วยอินเนอร์เซียลไฟเบอร์ออปติก มีข้อดีที่สําคัญ เช่น ขนาดเล็ก น้ําหนักเบา การบริโภคพลังงานต่ํา และความแม่นยําสูงและการปรับปรุงอัตราเฉื่อยแบบสองแกน, ทําให้มันเหมาะสมสําหรับแพลตฟอร์มที่ไม่มีคนขับ, อาวุธน้ํา / ทอร์เปโด, และพื้นที่ / แอร์บอร์นอาวุธแพลตฟอร์มที่ต้องการคอมพัคต์,อุปกรณ์การวัดอเนอร์เชียลความแม่นยําสูงที่มีความสามารถในการวัดการเคลื่อนไหวมุมและเส้นตรงแบบไดนามิก.

รายละเอียดการทํางาน

ตัวชี้วัดการทํางานของจิโรสโกป

ปริมาตร	รายละเอียด	มูลค่า
ความมั่นคงของความคัดค้าน 0 (100s)	ความมั่นคงของความเสื่อม 0	0.03°/h
ความมั่นคงของความคัดค้าน 0 (10s)	ความมั่นคงของความเสื่อม 0	0.05°/h
อุณหภูมิแปร 0 ความคัดค้าน	ความมั่นคงของความเสื่อม 0	0.1°/h
ปัจจัยขนาด	ค่าปัจจัยระดับอุณหภูมิเต็ม	≤ 150ppm
คออฟเซนต์การเดินแบบสุ่ม	ตัวชี้วัดอื่น ๆ	00.003°/√h
ระยะทาง input	ระยะทาง input	600°/วินาที

ตัวชี้วัดการทํางานของเครื่องเร่ง

ปริมาตร	รายละเอียด	มูลค่า
ความผิดพลาดครบวงจรรายเดือน	อัตราการเบี่ยงเบน	50μg
ความรู้สึกต่ออุณหภูมิ 0 Bias	ตัวชี้วัดความคัดแย้ง 0	50μg/°C
ปัจจัยขนาด ความผิดพลาดครบวงจรรายเดือน	ปัจจัยขนาด	50ppm
ความรู้สึกต่ออุณหภูมิของปัจจัยขนาด	ปัจจัยขนาด	50ppm/°C
ระยะทาง input	ตัวชี้ระยะ	± 20 กรัม

คุณลักษณะของเครื่องจักรทั้งหมด

ปริมาตร	รายละเอียด	มูลค่า	หมายเหตุ
อุณหภูมิการทํางาน	ผลประกอบการด้านสิ่งแวดล้อม	-40°C ∼60°C
อุณหภูมิในการเก็บ	ผลประกอบการด้านสิ่งแวดล้อม	-45°C ∼70°C
พลังงาน	ความต้องการทั่วไป	18V36 ((DC)
การบริโภคพลังงานที่มั่นคง	ความต้องการทั่วไป	≤15W	การใช้พลังงานเริ่มต้น ≤ 25W

อินเตอร์เฟซไฟฟ้า

อินเตอร์เฟซไฟฟ้าภายนอกประกอบด้วย อินเตอร์เฟซพลังงาน, อินเตอร์เฟซการสื่อสาร RS422, และ อินเตอร์เฟสเอเธิร์น 100Mbps. โมเดลซ็อค: J30JM-25ZKP43, โมเดลพล็อกที่ตรงกัน: J30J-25TJL.

ปิน	การเชื่อมต่อ	ชื่อสัญญาณ	ลักษณะของสัญญาณ
1,14	พลังงานไฟฟ้าภายนอก	พลังงานไฟฟ้า PCS สิทธิภาพ	24V
2,15	พลังงานไฟฟ้าภายนอก	พื้นที่เครื่องพลังงาน PCS	พลังงานพื้นดิน
10	การออกสัญญาณ 200Hz	IMU_TX1+	ข้อมูลผลิต IMU เป็นบวก
9	การออกสัญญาณ 200Hz	IMU_TX1-	ข้อมูลการออก IMU เป็นลบ
7	สัญลักษณ์การร่วมกัน	IMU_SYN+	สัญญาณการร่วมกัน IMU เป็นบวก
6	สัญลักษณ์การร่วมกัน	IMU_SYN-	สัญญาณการร่วมกันของ IMU เป็นลบ

โปรต็อกอลการสื่อสาร

RS422 สายพานลําดับ 1 ออก 3 ช่องข้อมูลเพิ่มมุม 3 ช่องข้อมูลเพิ่มความเร็วและข้อมูลอุณหภูมิที่ความถี่ของข้อมูล 200Hz (ค่าการสังเกตแท้โดยไม่มีการแทรกซ้อนถูกชําระค่าความผิดพลาด)
RS422 สายพานลําดับ 2 การออกสัญญาณสัญลักษณ์การร่วมกันเวลาในเวลาการเก็บตัวอย่าง 1 (ขอบขึ้นที่ใช้ได้แทนเวลาการเก็บตัวอย่างของเซ็นเซอร์ความอ่อนแอ)
สัญญาณความแตกต่าง RS422 ที่มีความกว้างกระแทก 10 ± 2μs
ระยะเวลาสัญญาณการเก็บตัวอย่าง 5ms ± 20μs
ระยะเวลาในการตั้งระดับขอบขึ้นและขอบลงไม่เกิน 100 ns
การถ่ายทอดข้อมูลทางช่องทางลําดับ 1 เกิดขึ้น 50μs หลังการออกอากาศของขอบขึ้น

โปรโตคอลข้อมูลออก

อัตราการต่อรอง: 460800 บีบีเอส
รูปแบบการออกเสียง: RS422 บิตเริ่มต้น 1 บิต, บิตหยุด 1 บิต, บิตข้อมูล 8 บิต, ไม่มีการตรวจสอบ
ความถี่ของข้อมูล: 200Hz
บิตที่ไม่นิยามทั้งหมดจะเต็มด้วย 0 ตามปกติ
เมื่อส่งหลายไบท์ ไบท์ต่ํามาก่อน และไบท์สูงมาสุดท้าย

จํานวนไบท์	ความหมาย	ประเภทข้อมูล	ความยาว	คําอธิบาย
1-4	หัวข้อแพ็คเก็ต	int ไม่ลงนาม	4 ไบท์	0x55,0x55,0x55,0x55,0x55
5-8	จํานวนแพ็คเก็ต	int ไม่ลงนาม	4 ไบท์	ค่านับภายใน IMU
9-12	ข้อมูล X ไจโรสโกป	ขั้นต่ําความแม่นยําเดียว	4 ไบท์	มาตรการเชิงเส้น
12-16	ข้อมูลของเครื่อง gyroscope	ขั้นต่ําความแม่นยําเดียว	4 ไบท์	มาตรการเชิงเส้น
16-20	ข้อมูลของเครื่อง gyroscope Z	ขั้นต่ําความแม่นยําเดียว	4 ไบท์	มาตรการเชิงเส้น
21-24	X ข้อมูลเครื่องเร่ง	ขั้นต่ําความแม่นยําเดียว	4 ไบท์	M/S
25-28	Y ข้อมูลของเครื่องเร่ง	ขั้นต่ําความแม่นยําเดียว	4 ไบท์	M/S
29-32	Z ข้อมูลของเครื่องวัดเร่ง	ขั้นต่ําความแม่นยําเดียว	4 ไบท์	M/S
33-34	X อุณหภูมิของเครื่องวัดเร่ง	int ไม่ลงนาม	2 ไบท์	มาตรการเชิงเส้น
35	การนับจังหวะ IO1	int ไม่ลงนาม	1 ไบท์	-
36	การนับจังหวะ IO2	int ไม่ลงนาม	1 ไบท์	-
37	ตําแหน่งป้าย	int ไม่ลงนาม	1 ไบท์	-
38	ค่าตรวจ	int ไม่ลงนาม	1 ไบท์	จํานวน 1-37 ไบท์

หมายเหตุ: X, Y-axis และ Z-axis ข้อมูล gyroscope เป็นการเพิ่มมุม, วัดในองศา. X, Y และ Z-axis ข้อมูลคือการเพิ่มความเร็ว, วัดในเมตรต่อวินาที.+= ((D33+D34 * 256) * 0.01, ลบ=(D33+D34 * 256-65536) * 0.01.

ขนาด

ขนาด:110mm * 110mm * 100mm (± 1mm ไม่รวมเครื่องเชื่อม)
ขนาดการติดตั้ง:102mm * 102mm
ช่องเปิดการติดตั้ง:4- Φ 4.3 มิลลิเมตร
น้ําหนัก:≤ 1.7kg
