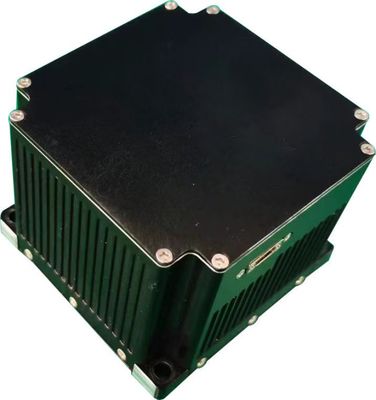

หน่วยเฉื่อย TDF37IMU0 สายไฟเบอร์ออปติกความแม่นยําสูง พร้อมฟังก์ชันการวัดแบบไดนามิกและความมั่นคง 0.2 ° / h

Name: หน่วยเฉื่อย TDF37IMU0 สายไฟเบอร์ออปติกความแม่นยําสูง พร้อมฟังก์ชันการวัดแบบไดนามิกและความมั่นคง 0.2 ° / h
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: tdf37imu0
Price: 10,250.00 USD
Availability: InStock

คุณสมบัติที่สำคัญ

ชื่อแบรนด์: NAVI OPTICS

หมายเลขรุ่น: tdf37imu0

สถานที่กำเนิด: จีน

การรับรอง: CCS

ปริมาณการสั่งซื้อขั้นต่ำ: ชุดเดียว

เงื่อนไขการชำระเงิน: l/c, t/t

บรรจุภัณฑ์มาตรฐาน: กล่องกล่อง

TDF37IMU0 Fiber Optic Inertial Unit.pdf

PDF

สรุปผลิตภัณฑ์

หน่วยเฉื่อยด้วยไฟเบอร์ออปติกความแม่นยําสูง TDF37IMU0 หน่วยอินเนอร์เซียลไฟเบอร์ออปติก มีข้อดีที่สําคัญ เช่น ขนาดเล็ก, การออกแบบเบา, การบริโภคพลังงานต่ํา และความแม่นยําสูงอุปกรณ์เหล่านี้ถูกออกแบบเพื่อการออกแบบระบบ strapdown สะอาด, ตอบสนองความต้องการที่ยากลําบากของแพลตฟอร์มที่ไม่มีคนขับเคลื่อนที่ทันสมั...

คุณสมบัติที่กําหนดเองของสินค้า

เน้น

หน่วยวัดความเฉื่อยไฟเบอร์ออปติก

,

การวัดแบบไดนามิกของ IMU ที่มีความแม่นยำสูง

,

ฟังก์ชันของหน่วยวัดความเฉื่อย TDF37IMU0

ความเสถียรของอคติเป็นศูนย์ (10s):

0.2 °/h

อุณหภูมิตัวแปรศูนย์ความเสถียรอคติ (100s):

0.5 °/h

0.5 °/h ปัจจัยสเกลไม่เชิงเส้น:

≤20ppm

ค่าสัมประสิทธิ์การเดินแบบสุ่ม:

0.02°/√ชม

ช่วงอินพุต:

400 °/s

รายละเอียดสินค้า

หน่วยเฉื่อยด้วยไฟเบอร์ออปติกความแม่นยําสูง TDF37IMU0

หน่วยอินเนอร์เซียลไฟเบอร์ออปติก มีข้อดีที่สําคัญ เช่น ขนาดเล็ก, การออกแบบเบา, การบริโภคพลังงานต่ํา และความแม่นยําสูงอุปกรณ์เหล่านี้ถูกออกแบบเพื่อการออกแบบระบบ strapdown สะอาด, ตอบสนองความต้องการที่ยากลําบากของแพลตฟอร์มที่ไม่มีคนขับเคลื่อนที่ทันสมัย อาวุธใต้น้ํา / ทอร์เปโด และแพลตฟอร์มอาวุธที่ดิน, ท่าอากาศ และอาวุธกระสุนต่าง ๆ ที่ต้องการปัจจัยรูปแบบเล็กอุปกรณ์การวัดอเนอร์เชียลความแม่นยําสูงที่มีความสามารถในการวัดแบบไดนามิกสําหรับข้อมูลการเคลื่อนไหวมุมและเส้นตรงของตัวนํา.

รายละเอียดการทํางาน

การทํางานของจิโรสโกป

โครงการ	เนื้อหา	อัตราการแสดง
ตัวชี้วัดความคัดค้านศูนย์	ความมั่นคงของความเสื่อม 0 (10s)	0.2°/h
	ความมั่นคงของอุณหภูมิที่แปรปรวน 0 bias (100s)	0.5°/h
ปัจจัยขนาด	ความไม่เส้นตรงของปัจจัยขนาด	≤20ppm
ตัวชี้วัดอื่น ๆ	คณิตการเดินสุ่ม	00.02°/√h
	ระยะทาง input	400°/วินาที

ผลประกอบของเครื่องเร่ง

โครงการ	เนื้อหา	อัตราการแสดง
อัตราการเบี่ยงเบน	การซ้ําซ้ําความคัดค้าน 0	0.3 มิลลิกร
ตัวชี้วัดความคัดค้านศูนย์	ความรู้สึกต่ออุณหภูมิที่มีความผิดพลาดศูนย์	50μg/°C
ปัจจัยขนาด	ความซ้ําซ้ําของปัจจัยขนาด	300ppm
	ความรู้สึกต่ออุณหภูมิของปัจจัยขนาด	20ppm/°C
ตัวชี้ระยะ	ระยะทาง input	± 20 กรัม

ลักษณะของหน่วย

โครงการ	เนื้อหา	อัตราการแสดง	คําสังเกต
ผลประกอบการด้านสิ่งแวดล้อม	อุณหภูมิการทํางาน	-40°C 65°C
	อุณหภูมิการเก็บรักษา	-40°C ∼60°C
ความต้องการทั่วไป	พลังงานไฟฟ้า	18V36 ((DC)
	การบริโภคพลังงานคง	≤ 8W	การใช้พลังงานเริ่มต้น ≤ 15W

อินเตอร์เฟซไฟฟ้า

ปิน	การเชื่อมต่อ	ชื่อสัญญาณ	ลักษณะของสัญญาณ
1,2	พลังงานไฟฟ้าภายนอก	พลังงานพลังงาน PCS	24V
3,4		พลังงานไฟฟ้า PCS	พลังงานพื้นดิน
5	การออกสัญญาณ 200Hz	IMU_TX1+	ข้อมูลผลิต IMU เป็นบวก
6		IMU_TX1-	ข้อมูลการออก IMU เป็นลบ
9	สัญลักษณ์การร่วมกัน	IMU_SYN+	สัญญาณการร่วมกัน IMU เป็นบวก
10		IMU_SYN-	สัญญาณการร่วมกันของ IMU เป็นลบ

ลักษณะและขนาดของโครงสร้าง

หน่วยเฉื่อย TDF37IMU0 สายไฟเบอร์ออปติกความแม่นยําสูง พร้อมฟังก์ชันการวัดแบบไดนามิกและความมั่นคง 0.2 ° / h 0
