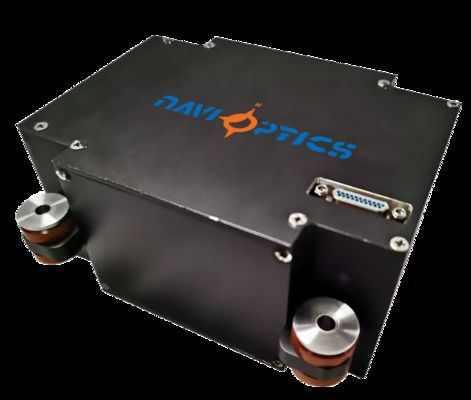

หน่วยอเนอร์เซียลไฟเบอร์ออปติก TDF42IMU0 ที่คอมพัคต์และเบาๆ ใช้พลังงานน้อยและแม่นยําสูง

Name: หน่วยอเนอร์เซียลไฟเบอร์ออปติก TDF42IMU0 ที่คอมพัคต์และเบาๆ ใช้พลังงานน้อยและแม่นยําสูง
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: tdf42imu0
Price: 10,250.00 USD
Availability: InStock

คุณสมบัติที่สำคัญ

ชื่อแบรนด์: NAVI OPTICS

หมายเลขรุ่น: tdf42imu0

สถานที่กำเนิด: จีน

เงื่อนไขการชำระเงิน: , l/c, t/t

บรรจุภัณฑ์มาตรฐาน: กล่องกล่อง

สรุปผลิตภัณฑ์

TDF42IMU0 หน่วยอัตโนมัติไฟเบอร์ออปติก หน่วยความอ่อนแอไฟเบอร์ออปติก TDF42IMU0 มีขนาดคอมแพคต์, การสร้างเบา, การบริโภคพลังงานต่ํา, และการทํางานความแม่นยําสูงออกแบบมาเพื่อการใช้งานที่ต้องการที่มีผลกระทบและการสั่นสะเทือนที่สําคัญ, หน่วยนี้เป็นที่เหมาะสมสําหรับการวัดความอ่อนแอขนาดเล็กและแม่นยําสูงในระบบทอ...

คุณสมบัติที่กําหนดเองของสินค้า

เน้น

หน่วยเฉื่อยไฟเบอร์ออปติกขนาดกะทัดรัดและน้ำหนักเบา

,

หน่วยวัดแรงเฉื่อยการใช้พลังงานต่ำ

,

IMU ที่มีความแม่นยำสูง

รายละเอียดสินค้า

TDF42IMU0 หน่วยอัตโนมัติไฟเบอร์ออปติก

หน่วยความอ่อนแอไฟเบอร์ออปติก TDF42IMU0 มีขนาดคอมแพคต์, การสร้างเบา, การบริโภคพลังงานต่ํา, และการทํางานความแม่นยําสูงออกแบบมาเพื่อการใช้งานที่ต้องการที่มีผลกระทบและการสั่นสะเทือนที่สําคัญ, หน่วยนี้เป็นที่เหมาะสมสําหรับการวัดความอ่อนแอขนาดเล็กและแม่นยําสูงในระบบทอร์พีโด, อาวุธที่ดิน / ท่าอากาศ, แพลตฟอร์มกระสุน, และกรณีการวัดการเคลื่อนไหวแบบไดนามิกอื่น ๆ.

ลักษณะสําคัญ

ขนาดคอมแพคต์: 115 * 94 * 50 มิลลิเมตร (อนุญาต ± 1 มิลลิเมตร)
การก่อสร้างเบา: ≤ 0.85kg
การบริโภคพลังงานที่ต่ํา: ≤ 12W การทํางานที่มั่นคง
จิโรสโกปและเร่งวัดด้วยไฟเบอร์ออปติกความแม่นยําสูง
ความสามารถด้านสิ่งแวดล้อมที่แข็งแกร่ง: -40 °C ถึง 60 °C
อินเตอร์เฟซการสื่อสาร RS422 แบบคู่
ความเชื่อมต่อ Ethernet 100Mbps

รายละเอียดการทํางาน

การทํางานของจิโรสโกป

ปริมาตร	รายละเอียด	มูลค่า
ความมั่นคงของความคัดค้าน 0 (100s)	ความมั่นคงของความเสื่อม 0	0.05°/h
ความมั่นคงของความคัดค้าน 0 (10s)	ความมั่นคงของความเสื่อม 0	0.1°/h
อุณหภูมิแปร 0 ความคัดค้าน	ความมั่นคง	0.1°/h
ปัจจัยขนาด	ค่าปัจจัยระดับอุณหภูมิเต็ม	≤ 200ppm
คออฟเซนต์การเดินแบบสุ่ม	ตัวชี้วัดอื่น ๆ	0.01°/h
ระยะทาง input	การวัดอัตรามุม	400°/วินาที

ผลประกอบของเครื่องเร่ง

ปริมาตร	รายละเอียด	มูลค่า
ความผิดพลาดรายเดือน	ความผิดพลาดครบวงจรของการเบี่ยงเบน	50μg
ความรู้สึกต่ออุณหภูมิ 0 Bias	ตัวชี้วัดความคัดแย้ง 0	50μg/°C
ความผิดพลาดรายเดือนของปัจจัยขนาด	ความผิดพลาดที่ครบวงจรของปัจจัยขนาด	50ppm
ความรู้สึกต่ออุณหภูมิของปัจจัยขนาด	ความรู้สึกต่ออุณหภูมิของปัจจัยขนาด	50ppm/°C
ระยะทาง input	การวัดความเร่ง	± 20 กรัม

รายละเอียดสิ่งแวดล้อมและไฟฟ้า

อุณหภูมิการทํางาน-40°C ถึง 60°C

อุณหภูมิการเก็บรักษา:-45°C ถึง 70°C

พลังงานไฟฟ้า:18-36V DC

การบริโภคพลังงานที่มั่นคง:≤ 12W

การบริโภคพลังงานการเริ่มต้น:≤ 25W

อินเตอร์เฟซไฟฟ้า

อินเตอร์เฟซไฟฟ้าภายนอกประกอบด้วย อินเตอร์เฟซพลังงาน, อินเตอร์เฟซการสื่อสาร RS422, และ อินเตอร์เฟสเอเธิร์น 100Mbps. โมเดลซ็อค: J30JM-25ZKP43, โมเดลพล็อกที่ตรงกัน: J30J-25TJL.

ปิน	การเชื่อมต่อ	ชื่อสัญญาณ	ลักษณะของสัญญาณ
1,14	พลังงานไฟฟ้าภายนอก	พลังงานไฟฟ้า PCS สิทธิภาพ	24V
2,15	พื้นที่เครื่องพลังงาน PCS	พลังงานพื้นดิน	-
10	การออกสัญญาณ 200Hz	IMU_TX1+	ข้อมูลผลิต IMU เป็นบวก
9	การออกสัญญาณ 200Hz	IMU_TX1-	ข้อมูลการออก IMU เป็นลบ
7	สัญลักษณ์การร่วมกัน	IMU_SYN+	สัญญาณการร่วมกัน IMU เป็นบวก
6	สัญลักษณ์การร่วมกัน	IMU_SYN-	สัญญาณการร่วมกันของ IMU เป็นลบ

โปรต็อกอลการสื่อสาร

RS422 สายพานลําดับ 1 ออก 3 ช่องข้อมูลเพิ่มมุม, 3 ช่องข้อมูลเพิ่มความเร็ว, ข้อมูลการนับ IO, และข้อมูลอุณหภูมิที่ความถี่ของข้อมูล 200HzRS422 สายพานลําดับ 2 การออกสัญญาณสัญลักษณ์การร่วมเวลาที่มีลักษณะการกําหนดเวลาที่แม่นยํา.

โปรโตคอลข้อมูลออก

อัตราการใช้:460800bps

รูปแบบการออก:RS422 1 บิตเริ่มต้น 1 บิตหยุด 8 บิตข้อมูล ไม่มีการตรวจสอบ

ความถี่ของข้อมูล:200Hz

SN สาธารณรัฐ	ความหมาย	ประเภทข้อมูล	ความยาว	คําอธิบาย
1-4	Header แพ็คเก็ต	int ไม่ลงนาม	4 ไบท์	0x55,0x55,0x55,0x55,0x55
5-8	จํานวนแพ็คเก็ต	int ไม่ลงนาม	4 ไบท์	ค่านับภายใน IMU
9-12	X ข้อมูลจิโรสโกป	ขั้นต่ําความแม่นยําเดียว	4 ไบท์	การเพิ่มมุม (องศา)
13-16	Y ข้อมูลจิโรสโกป	ขั้นต่ําความแม่นยําเดียว	4 ไบท์	การเพิ่มมุม (องศา)
17-20	Z ข้อมูลจิโรสโกป	ขั้นต่ําความแม่นยําเดียว	4 ไบท์	การเพิ่มมุม (องศา)
21-24	X ข้อมูลเครื่องเร่ง	ขั้นต่ําความแม่นยําเดียว	4 ไบท์	การเพิ่มความเร็ว (m/s)
25-28	Y ข้อมูลของเครื่องเร่ง	ขั้นต่ําความแม่นยําเดียว	4 ไบท์	การเพิ่มความเร็ว (m/s)
29-32	Z ข้อมูลของเครื่องเร่ง	ขั้นต่ําความแม่นยําเดียว	4 ไบท์	การเพิ่มความเร็ว (m/s)
33-34	X อุณหภูมิของเครื่องเร่ง	int ไม่ลงนาม	2 ไบท์	การวัดอุณหภูมิ
35	IO1 การนับหัวใจ	int ไม่ลงนาม	1 ไบท์	-
36	IO2 การนับจังหวะ	int ไม่ลงนาม	1 ไบท์	-
37	ตําแหน่งป้าย	int ไม่ลงนาม	1 ไบท์	-
38	ค่าตรวจ	int ไม่ลงนาม	1 ไบท์	จํานวนไบท์ 1-37

หมายเหตุ:ข้อมูลจิโรสโกปในแกน X, Y และ Z แสดงถึงการเพิ่มมุมที่วัดในองศา ข้อมูลเร่งวัดในแกน X, Y และ Z แสดงถึงการเพิ่มความเร็วที่วัดในเมตรต่อวินาที หน่วยอุณหภูมิ:องศา, คํานวณเป็นบวก=(D33+D34*256) *0.01, ลบ=(D33+D34*256-65536) *001.

มิติทางกายภาพ

หน่วยอเนอร์เซียลไฟเบอร์ออปติก TDF42IMU0 ที่คอมพัคต์และเบาๆ ใช้พลังงานน้อยและแม่นยําสูง 0

ขนาด:115 * 94 * 50 มิลลิเมตร (อนุญาต ± 1 มิลลิเมตร ไม่รวมเครื่องเชื่อม)

น้ําหนัก:≤ 0.85 กิโลกรัม
