IMU ไฟเบอร์ออปติก TDF37IMU0 มีความแม่นยำสูง (ความเสถียรของไจโร 0.2°/ชม. ตัวตรวจวัดความเร่ง 0.3 มก.) ในขนาดกะทัดรัด (≤0.5กก.) พลังงานต่ำ (≤8W) ช่วงอุณหภูมิกว้าง (-40°C~65°C) และเอาต์พุต RS422 หลายตัว เหมาะสำหรับแพลตฟอร์มไร้คนขับและระบบขีปนาวุธ

คุณสมบัติที่กําหนดเองของสินค้า

เน้น

อุปกรณ์อเนอร์เซียลไฟเบอร์ออปติกขนาดเล็ก

,

เซ็นเซอร์ IMU ใช้พลังงานต่ำ

,

หน่วยวัดความเฉื่อยขนาดกะทัดรัด

รายละเอียดสินค้า

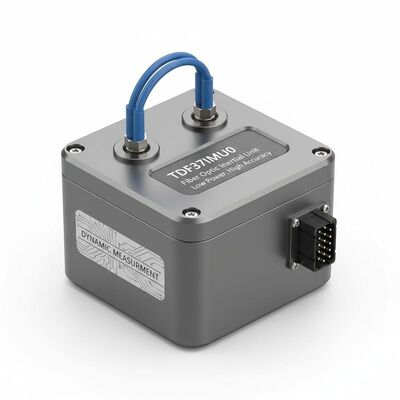

ขนาดเล็ก TDF37IMU0 หน่วยความอ่อนแอไฟเบอร์ออปติก

อุปกรณ์อินเนอร์เซียลไฟเบอร์ออปติกที่คอมแพคต์ มีการใช้พลังงานต่ํา ความแม่นยําสูง และการออกแบบเบาสําหรับการนําทางที่ต้องการ

ภาพรวมสินค้า

หน่วยความอ่อนแอจากไฟเบอร์ออปติก มีข้อดีที่สําคัญ เช่น ขนาดเล็ก น้ําหนักเบา การใช้พลังงานต่ํา และความแม่นยําสูงอุปกรณ์เหล่านี้ถูกออกแบบมาเพื่อระบบการผูกเชือกที่บริสุทธิ์ และตอบสนองความต้องการของแพลตฟอร์มที่ไม่มีคนขับเคลื่อนที่ทันสมัย, อาวุธน้ํา / ทอร์พีโด, และพื้นที่ต่าง ๆ, ท่าอากาศ, และปลาตฟอร์มอาวุธกระสุน. ระบบนี้ให้การวัดแบบไดนามิกของข้อมูลการเคลื่อนไหวมุมและเส้นทางของตัวนํา.

รายละเอียดการทํางาน

การทํางานของจิโรสโกป

ปริมาตร	รายละเอียด	มูลค่า
ความมั่นคงของความคัดค้าน 0 (10s)	ความมั่นคงของความเสื่อม 0	0.2°/h
อุณหภูมิแปร Zero Bias (100s)	ความมั่นคงในอุณหภูมิ	0.5°/h
อัตราปัจจัยขนาดที่ไม่เป็นเส้นตรง	ปัจจัยขนาด	≤20ppm
คออฟเซนต์การเดินแบบสุ่ม	ตัวชี้วัดอื่น ๆ	00.02°/√h
ระยะทาง input	ระยะทาง	400°/วินาที

ผลประกอบของเครื่องเร่ง

ปริมาตร	รายละเอียด	มูลค่า
การซ้ําซ้ําแบบไม่คัดค้าน	อัตราการเบี่ยงเบน	0.3 มิลลิกร
ความรู้สึกต่ออุณหภูมิ 0 Bias	ตัวชี้วัดความคัดแย้ง 0	50μg/°C
ความซ้ําของปัจจัยขนาด	ปัจจัยขนาด	300ppm
ความรู้สึกต่ออุณหภูมิของปัจจัยขนาด	ปัจจัยขนาด	20ppm/°C
ระยะทาง input	ตัวชี้ระยะ	± 20 กรัม

ลักษณะของระบบ

ปริมาตร	รายละเอียด	มูลค่า	ความเห็น
อุณหภูมิการทํางาน	ผลประกอบการด้านสิ่งแวดล้อม	-40°C 65°C
อุณหภูมิในการเก็บ	ผลประกอบการด้านสิ่งแวดล้อม	-40°C ∼60°C
พลังงาน	ความต้องการทั่วไป	18V36 ((DC)
การบริโภคพลังงานที่มั่นคง	ความต้องการพลังงาน	≤ 8W	การใช้พลังงานเริ่มต้น ≤ 15W

ระเบียบสื่อสาร

RS422 สายพานลําดับ 1:การออกข้อมูลสด IMU ในความถี่ 200Hz ให้ข้อมูลเพิ่มมุม 3 ช่อง ข้อมูลเพิ่มความเร็ว 3 ช่อง ข้อมูลการนับ IO และข้อมูลอุณหภูมิระเบียบข้อมูลที่รายละเอียดในเพิ่มเติม A โดยไม่มีการสูญเสียข้อมูล.
RS422 Serial Port 2:IMU การออกข้อมูลซินครอนส์ด้วยสัญญาณการซินครอนส์เวลา (ขอบขึ้นที่ใช้ได้) สัญญาณความแตกต่าง RS422 ความกว้างของแรงกระแทก 10±2μs ระยะเวลาสัญญาณการเก็บตัวอย่าง 5ms±20μsข้อมูลจากพอร์ตลําดับ 1 ส่ง 50μs หลังการออกอากาศของขอบขึ้น.
RS422 สายพานลําดับ 3:การออกข้อมูลแท้ของจิโรสโกปที่ความเร็วการส่ง 460.8kbps ± 2kbps ด้วยความเท่าเทียม. การออกข้อมูลจิโรสโกปที่ซ้อมกับคลื่นสแควร์ 2kHz หรือรูปแบบการออกอากาศภายนอกที่มีความถี่การอัพเดท 2k

โปรโตคอลข้อมูลออก

ความถี่การออกข้อมูลสด IMU: 200Hz โดยมีรายละเอียดโปรโตคอลดังต่อไปนี้

อัตราการต่อรอง: 460800 บีบีเอส
รูปแบบการออกเสียง: RS422, 1 บิตเริ่มต้น, 1 บิตหยุด, 8 บิตข้อมูล, ไม่มีการตรวจสอบ
ความถี่ของข้อมูล: 200Hz
ระเบียบสื่อสาร ดังรายละเอียดด้านล่าง
บิตที่ไม่ได้กําหนดโดยกําหนดค่าเป็น 0 หลายไบท์ถูกส่งด้วยไบท์ต่ําก่อน

จํานวนไบท์	ความหมาย	ประเภทข้อมูล	ความยาว	คําอธิบาย
1-4	Header แพ็คเก็ต	int ไม่ลงนาม	4 ไบท์	0x55,0x55,0x55,0x55,0x55
5-8	จํานวนแพ็คเก็ต	int ไม่ลงนาม	4 ไบท์	ค่านับภายใน IMU
9-12	X ข้อมูลจิโรสโกป	ขั้นต่ําความแม่นยําเดียว	4 ไบท์	การเพิ่มมุม (องศา)
13-16	Y ข้อมูลจิโรสโกป	ขั้นต่ําความแม่นยําเดียว	4 ไบท์	การเพิ่มมุม (องศา)
17-20	Z ข้อมูลจิโรสโกป	ขั้นต่ําความแม่นยําเดียว	4 ไบท์	การเพิ่มมุม (องศา)
21-24	X ข้อมูลเครื่องเร่ง	ขั้นต่ําความแม่นยําเดียว	4 ไบท์	การเพิ่มความเร็ว (m/s)
25-28	Y ข้อมูลของเครื่องเร่ง	ขั้นต่ําความแม่นยําเดียว	4 ไบท์	การเพิ่มความเร็ว (m/s)
29-32	Z ข้อมูลของเครื่องเร่ง	ขั้นต่ําความแม่นยําเดียว	4 ไบท์	การเพิ่มความเร็ว (m/s)
33-34	X อุณหภูมิ	int ไม่ลงนาม	2 ไบท์	การวัดอุณหภูมิ
35	IO1 การนับหัวใจ	int ไม่ลงนาม	1 ไบท์	-
36	IO2 การนับจังหวะ	int ไม่ลงนาม	1 ไบท์	-
37	ตําแหน่งป้าย	int ไม่ลงนาม	1 ไบท์	-
38	ค่าตรวจ	int ไม่ลงนาม	1 ไบท์	จํานวนไบท์ 1-37

หมายเหตุ: ข้อมูลจิโรสโกปแกน X, Y และ Z แสดงถึงการเพิ่มมุมในองศา ข้อมูลเร่งวัดแกน X, Y และ Z แสดงถึงการเพิ่มความเร็วในเมตรต่อวินาที การคํานวณอุณหภูมิ:สะสม=(D33+D34*256) *0.01, ลบ= ((D33+D34*256-65536) * 0.01 องศา การนิยามธงแสดงในข้อเพิ่มเติม 1 ((b)).

อินเตอร์เฟซไฟฟ้า

เครื่องเชื่อม: J63A-242-015-261-TH สําหรับการจําหน่ายพลังงานและการสื่อสาร

ปิน	การเชื่อมต่อ	ชื่อสัญญาณ	ลักษณะของสัญญาณ
1,2	พลังงานไฟฟ้าภายนอก	พลังงานพลังงาน PCS	24V
3,4	พลังงานไฟฟ้า PCS	พลังงานพื้นดิน
5	การออกสัญญาณ 200Hz	IMU_TX1+	ข้อมูลผลิต IMU เป็นบวก
6	การออกสัญญาณ 200Hz	IMU_TX1-	ข้อมูลการออก IMU เป็นลบ
9	สัญลักษณ์การร่วมกัน	IMU_SYN+	สัญญาณการร่วมกัน IMU เป็นบวก
10	สัญลักษณ์การร่วมกัน	IMU_SYN-	สัญญาณการร่วมกันของ IMU เป็นลบ

ขนาดและน้ําหนัก

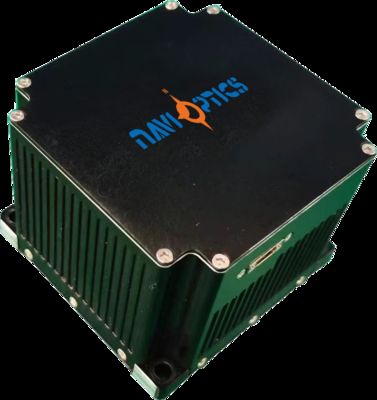

ขนาดเล็ก TDF37IMU0 หน่วยความอ่อนแอไฟเบอร์ออปติก ด้วยการใช้พลังงานที่ต่ําและความแม่นยําสูงสําหรับการวัดแบบไดนามิก 0

น้ําหนัก: ≤ 0.5kg
