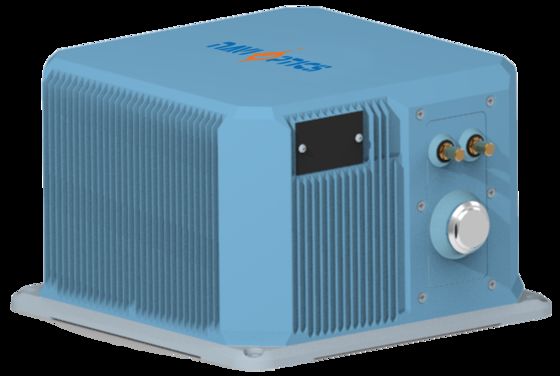

คุณภาพ หน่วยอัตโนมัติไฟเบอร์ออปติก TDF99IMU-D ความแม่นยําสูง ทนต่อการกระแทกและการสั่นแรงสูงและขนาดเล็ก โรงงาน

หน่วยอัตโนมัติไฟเบอร์ออปติก TDF99IMU-D ความแม่นยําสูง ทนต่อการกระแทกและการสั่นแรงสูงและขนาดเล็ก

Name: หน่วยอัตโนมัติไฟเบอร์ออปติก TDF99IMU-D ความแม่นยําสูง ทนต่อการกระแทกและการสั่นแรงสูงและขนาดเล็ก
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG99IMU0
Price: 10,250.00 USD
Availability: InStock

คุณสมบัติที่สำคัญ

ชื่อแบรนด์: NAVI OPTICS

หมายเลขรุ่น: TDFG99IMU0

สถานที่กำเนิด: จีน

เงื่อนไขการชำระเงิน: แอล/C,ที/ที

บรรจุภัณฑ์มาตรฐาน: กล่องกล่อง

สรุปผลิตภัณฑ์

IMU ไฟเบอร์ออปติกความแม่นยำสูงพร้อมความเสถียรของไจโร 0.005°/ชม. ช่วงความเร่ง ±20g และความต้านทานแรงกระแทก/การสั่นสะเทือนที่ยอดเยี่ยม ได้รับการรับรองสำหรับการใช้งานทางทหาร รวมถึง UAV, ขีปนาวุธ และตอร์ปิโด การออกแบบกะทัดรัดพร้อมการลดการสั่นสะเทือน 8 จุด และช่วงการทำงานที่ทนทานในช่วง -40°C ถึง 60°C

คุณสมบัติที่กําหนดเองของสินค้า

เน้น

หน่วยเฉื่อยไฟเบอร์ออปติกความแม่นยำสูง

,

หน่วยวัดแรงเฉื่อยความต้านทานแรงกระแทกและการสั่นสะเทือนสูง

,

ไอเอ็มยูขนาดเล็ก

รายละเอียดสินค้า

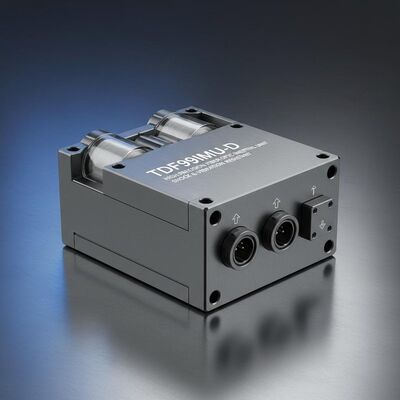

หน่วยเฉยภาพไฟเบอร์ออปติกความแม่นยําสูง TDF99IMU-D

อุปกรณ์วัดความอ่อนแอแบบไฟเบอร์ออปติก ที่มีความทันสมัย และมีความทนต่อการกระแทกและสั่นสะเทือนได้อย่างยอดเยี่ยม สําหรับการใช้งานในอุตสาหกรรมและการป้องกัน

ภาพรวมสินค้า

หน่วยความอ่อนแอไฟเบอร์ออปติกคอมแพคต์นี้ มีขนาดเล็ก การออกแบบเบา การบริโภคพลังงานต่ํา และความแม่นยําสูงมันทนต่อสภาพแวดล้อมแรงกระแทกและสั่นแรง. เหมาะสําหรับการใช้งาน strapdown ทั่วแพลตฟอร์มที่ไม่มีคนขับ, ระบบทอร์เปโด, และพื้นที่ / ท่าอากาศ / ระบบอาวุธกระสุนที่ต้องการการวัดความช้าช้าที่คอมแพคตและแม่นยําสูง

รายละเอียดการทํางาน

ส่วนประกอบ	ปริมาตร	รายละเอียด
การทํางานของจิโรสโกป	ความมั่นคงของความคัดค้าน 0 (100s)	00.005°/h
	ความมั่นคงของความคัดค้าน 0 (10s)	0.01°/h
	อุณหภูมิแปร 0 ความคัดค้าน	0.02°/h
	ค่าปัจจัยระดับอุณหภูมิเต็ม	≤ 150ppm
	คออฟเซนต์การเดินแบบสุ่ม	0.001°/h
	ระยะทาง input	400°/วินาที
ผลประกอบของเครื่องเร่ง	ความผิดพลาดรายเดือน	20μg
	ความรู้สึกต่ออุณหภูมิ 0 Bias	20μg/°C
	ความผิดพลาดรายเดือนของปัจจัยขนาด	20ppm
	ความรู้สึกต่ออุณหภูมิของปัจจัยขนาด	20ppm/°C
	ระยะทาง input	± 20 กรัม
ลักษณะของระบบ	อุณหภูมิการทํางาน	-40°C ถึง 60°C
	อุณหภูมิในการเก็บ	-45°C ถึง 70°C
	พลังงาน	18-36V DC
	การบริโภคพลังงาน	≤15W (เริ่มต้น ≤25W)

โปรต็อกอลการสื่อสาร

การออกข้อมูลปรับผิดพลาดทํางานในอัตรา 460800 บาวด์ ด้วย 8 บิตข้อมูล, 1 บิตหยุด, ไม่มีความเท่าเทียม, และการถ่ายทอด LSB-first. โปรต็อกอลรวมข้อมูล IMU แพรว, คําสั่งผู้ใช้, บันทึกการนําทางดาวเทียม,และผลการนําทาง.

ไบท์	เนื้อหา	ประเภท	คําอธิบาย
1-2	เฟรมเฮดเตอร์	char	0x5A, 0x54
3	ความยาวของกรอบ	char	0x1E
4	ID กรอบ	char	0x04
5-8	เลขกรอบ	int	การสะสม 200Hz
9-11	X เครื่องวัดเร่ง	char*3	ดูหมายเหตุที่ 1
12-14	Y เครื่องวัดเร่ง	char*3
15-17	Z เครื่องวัดเร่ง	char*3
18-20	X จิโรสโกป	char*3	ดูหมายเหตุ 2
21-23	Y ไจโรสโกป	char*3
24-26	Z จีโรสโกป	char*3
27-33	เก็บไว้	char/int/short
34	ค่าตรวจ		บายท์ 4-33 รวม

หมายเหตุการประมวลผลข้อมูล

หมายเหตุ 1 - การเพิ่มความเร็ว:การออกของตัววัดเร่ง 5ms จัดการผ่านการกลมตัวเต็มและระยะที่จํากัดถึง [0,1e7] การส่ง 3 ไบท์สุดท้าย

หมายเหตุ 2 - การเพิ่มมุม:การออกของจิโรสโกป 5ms จัดการผ่านการกลมตัวเต็มและช่วงที่จํากัด [0,1e7] การส่ง 3 ไบท์สุดท้าย

อินเตอร์เฟซไฟฟ้า

อินเตอร์เฟซภายนอกประกอบด้วยพลังงาน การสื่อสาร RS422 และ Ethernet 100Mbps ผ่านโซเกต JY27496E17E42PN-H

ปิน	การเชื่อมต่อ	ชื่อสัญญาณ	ลักษณะ
39,40	พลังภายนอก	PCS พลังงานบวก	24V
41,42	พลังงานพื้นดิน	PCS แพวเวอร์กรานด์	พลังงานพื้นดิน
5	การออกเสียง 200Hz	IMU_TX1+	ข้อมูลผลิต IMU เป็นบวก
6	การออกเสียง 200Hz	IMU_TX1-	ข้อมูลการออก IMU เป็นลบ
9	การปรับปรุง	IMU_SYN+	สัญญาณสync IMU เป็นบวก
10	การปรับปรุง	IMU_SYN-	สัญญาณสync IMU ลบ

รายละเอียดทางกายภาพ

ขนาด: 188mm * 188mm * 1215mm (± 1mm ไม่รวมสายเชื่อม)
น้ําหนัก: ≤ 4.7kg
