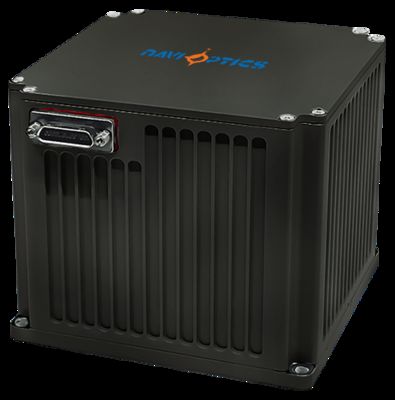

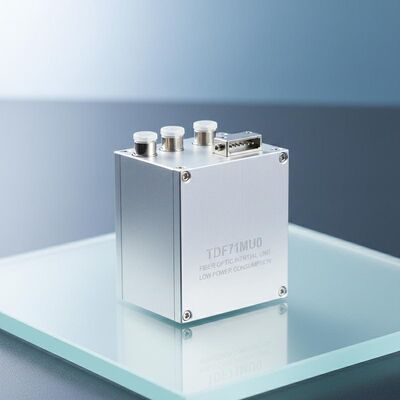

คุณภาพ ขนาดเล็ก น้ําหนักเบา TDF71IMU0 อินเทอร์ชียลไฟเบอร์ออปติก โรงงาน

ขนาดเล็ก น้ําหนักเบา TDF71IMU0 อินเทอร์ชียลไฟเบอร์ออปติก

Name: ขนาดเล็ก น้ําหนักเบา TDF71IMU0 อินเทอร์ชียลไฟเบอร์ออปติก
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: tdf71imu0
Price: 10,250.00 USD
Availability: InStock

คุณสมบัติที่สำคัญ

ชื่อแบรนด์: NAVI OPTICS

หมายเลขรุ่น: tdf71imu0

สถานที่กำเนิด: จีน

ปริมาณการสั่งซื้อขั้นต่ำ: ชุดเดียว

เงื่อนไขการชำระเงิน: l/c, t/t

บรรจุภัณฑ์มาตรฐาน: กล่องกล่อง

สรุปผลิตภัณฑ์

หน่วยเฉื่อยไฟเบอร์ออปติก TDF71IMU0: กะทัดรัด (130×130×110 มม.) น้ำหนักเบา (≤2.2กก.) พลังงานต่ำ (≤15W) ความแม่นยำสูง: ความเสถียรของไจโร 0.01°/ชม. ข้อผิดพลาดของมาตรวัดความเร่ง20μg ทำงานที่อุณหภูมิ -40°C ถึง 60°C เหมาะสำหรับระบบไร้คนขับและแพลตฟอร์มขีปนาวุธ

คุณสมบัติที่กําหนดเองของสินค้า

เน้น

small fiber optic inertial unit

,

lightweight IMU low power

,

TDF61IMU0 inertial measurement unit

รายละเอียดสินค้า

ขนาดเล็ก น้ําหนักเบา TDF71IMU0 หน่วยอัตโนมัติไฟเบอร์ออปติก

อุปกรณ์เฉื่อยด้วยไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าและแพลตฟอร์มอาวุธกระสุนที่ต้องการขนาดเล็กและการวัดความอ่อนแอความแม่นยําสูง.

รายละเอียดการทํางาน

การทํางานของจิโรสโกป

ปริมาตร	รายละเอียด	มูลค่า	หมายเหตุ
ความมั่นคงของความคัดค้าน 0 (100s)	0.01°/h
ความมั่นคงของความคัดค้าน 0 (10s)	0.03°/h
อุณหภูมิแปร 0 ความคัดค้าน	0.05°/h
ค่าปัจจัยระดับอุณหภูมิเต็ม	≤ 150ppm
คออฟเซนต์การเดินแบบสุ่ม	0.002°/√h
ระยะทาง input	400°/วินาที

ผลประกอบของเครื่องเร่ง

ปริมาตร	รายละเอียด	มูลค่า	หมายเหตุ
ความผิดพลาดรายเดือน	20μg
ความรู้สึกต่ออุณหภูมิ 0 Bias	20μg/°C
ความผิดพลาดรายเดือนของปัจจัยขนาด	20ppm
ความรู้สึกต่ออุณหภูมิของปัจจัยขนาด	20ppm/°C
ระยะทาง input	± 20 กรัม

ลักษณะของหน่วย

ปริมาตร	รายละเอียด	หมายเหตุ
อุณหภูมิการทํางาน	-40°C ถึง 60°C
อุณหภูมิในการเก็บ	-45°C ถึง 70°C
พลังงาน	18-36V DC
การบริโภคพลังงานที่มั่นคง	≤15W	การเริ่มต้น: ≤ 25W

ระเบียบสื่อสาร

อินเตอร์เฟซปรับผิดพลาดทั่วไปด้วยอัตราการส่ง 460800 บาท, 8 บิตข้อมูล, 1 บิตหยุด, ไม่มีการตรวจสอบ, การส่งจากระดับต่ําไปสูง

ไบท์	เนื้อหาข้อความ	ประเภท	หมายเหตุ
1-2	เฟรมเฮดเตอร์	char	0x5A,0x54
3	ความยาวของกรอบ	char	0x1E
4	ID กรอบ	char	0x04
5-8	เลขกรอบ	int	การสะสม 200Hz
9-11	X การออกของเครื่องเร่ง	char*3	หมายเหตุ 1
12-14	Y การออกของเครื่องเร่ง	char*3
15-17	Z การออกของเครื่องเร่ง	char*3
18-20	X การออกของจิโรสโกป	char*3	หมายเหตุ 2
21-23	Y การออกของจิโรสโกป	char*3
24-26	Z การออกของจิโรสโกป	char*3
27	เงินสํารอง	char
28-31	เงินสํารอง	int
32-33	เงินสํารอง	สั้น
34	ค่าตรวจ		จํานวนไบท์ทั้งหมด 4-33

อินเตอร์เฟซไฟฟ้า

อินเตอร์เฟซภายนอกประกอบด้วยไฟฟ้า, การสื่อสาร RS422 และ Ethernet 100Mbps โมเดลซ็อค: J30JM-37ZKP, พล็อกที่ตรงกัน: J30J-37TJL

ปิน	การเชื่อมต่อ	ชื่อสัญญาณ	ลักษณะของสัญญาณ
1,2	พลังงานไฟฟ้าภายนอก	พลังงานไฟฟ้า PCS สิทธิบวก	24V
3,4	สถานที่ให้พลังงาน PCS	พลังงานพื้นดิน
5	การออกสัญญาณ 200Hz	IMU_TX1+	ข้อมูลผลิต IMU เป็นบวก
6		IMU_TX1-	ข้อมูลการออก IMU เป็นลบ
9	สัญลักษณ์การร่วมกัน	IMU_SYN+	สัญญาณการร่วมกัน IMU เป็นบวก
10		IMU_SYN-	สัญญาณการร่วมกันของ IMU เป็นลบ

ขนาด

ขนาด: 130mm * 130mm * 110mm (± 1mm ไม่รวมเครื่องเชื่อม)
ขนาดการติดตั้ง: 120mm * 120mm
ช่องเปิดการติดตั้ง: 4-Φ5.3mm
น้ําหนัก: ≤2.2kg
