คุณภาพ รุ่น FG-300AH ระบบอ้างอิงแนวทางและทิศทางที่ใช้ค่าใช้จ่ายประหยัด โรงงาน

รุ่น FG-300AH ระบบอ้างอิงแนวทางและทิศทางที่ใช้ค่าใช้จ่ายประหยัด

Name: รุ่น FG-300AH ระบบอ้างอิงแนวทางและทิศทางที่ใช้ค่าใช้จ่ายประหยัด
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: FG-300AH
Price: 10,250.00 USD
Availability: InStock

คุณสมบัติที่สำคัญ

ชื่อแบรนด์: NAVI OPTICS

หมายเลขรุ่น: FG-300AH

สถานที่กำเนิด: จีน

การรับรอง: CCS

ปริมาณการสั่งซื้อขั้นต่ำ: 1 ชุด

เงื่อนไขการชำระเงิน: T/T

บรรจุภัณฑ์มาตรฐาน: กล่องกล่อง

FG-300AH.pdf

PDF

สรุปผลิตภัณฑ์

FG-300AH AHRS ราคาประหยัดพร้อมความทนทานระดับทหาร มีไจโรไฟเบอร์ออปติก มีความแม่นยำ 0.01° และทำงานในอุณหภูมิ -40°C ถึง +70°C เหมาะสำหรับการใช้งานทางทะเล ยานพาหนะ และความเสถียรของเสาอากาศ

คุณสมบัติที่กําหนดเองของสินค้า

เน้น

ระบบอ้างอิงหัวข้อทัศนคติที่ประหยัด

,

ระบบการนําทางโดยอัตโนมัติ FG-300AH

,

AHRS ราคาถูก พร้อมการรับประกัน

รายละเอียดสินค้า

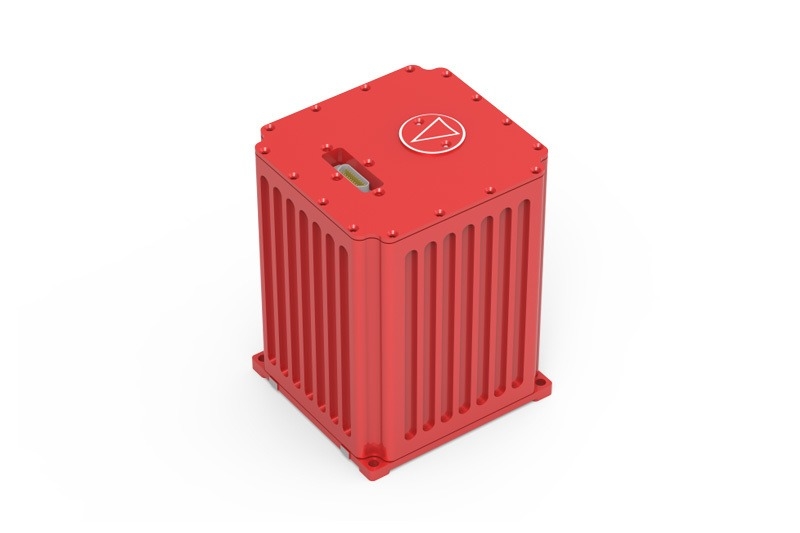

รูปแบบ FG-300AH ระบบอ้างอิงอารมณ์และทิศทาง

ระบบอ้างอิงความตั้งใจและทิศทาง FG-300AH (AHRS) เป็นระบบการนําทางและการวัดแบบอินเนอร์เซียลที่มีประหยัดการเร่งการผลิตตามมาตรฐานทหาร ระบบนี้ให้ผลงานที่น่าเชื่อถือในสภาพแวดล้อมที่ต้องการ

ภาพรวมระบบ

FG-300AH ใช้เทคโนโลยีจิโรสโกปไฟเบอร์ออปติก และเครื่องวัดความเร่งความยืดของควอตซ์ เพื่อให้ระบบมีความแม่นยําผ่านการปรับระดับความผิดพลาดและการชดเชยความแม่นยําสูงคุณสมบัติวิศวกรรมที่ทันสมัยรวมถึงการป้องกันไฟฟ้าแม่เหล็กการออกแบบความสมดุลทางความร้อน การวิเคราะห์แบบสั่นสะเทือน การออกแบบการปิด และกระบวนการผลิตที่เข้มงวด

ลักษณะสําคัญ

เทคโนโลยีกลมไฟเบอร์ออปติก ที่มีประหยัด
การปรับขนาดและการชดเชยปริมาตรความผิดพลาดระดับระบบ
การชดเชยอุณหภูมิระดับอุณหภูมิเต็ม
การปรับตัวต่อความวุ่นวายและการปรับตัวฐานเคลื่อนที่
สอดคล้องกับระบบการนําทางดาวเทียม, เครื่องวัดและระบบ DVL
สามารถตั้งค่าได้สําหรับการนําทางรวมและโหมดการนําทางอ่อน
สร้างตามมาตรฐานทหาร

การใช้งาน

ระบบกัมปัสความแม่นยําต่ําและกลางของเรือ
การนําทางและควบคุมรถ
ระบบควบคุมความมั่นคงของแอนเทนนา
อ้างอิงหัวข้อทัศนคติ
การตั้งตําแหน่งและทิศทางของ AUV

รายละเอียดเทคนิค

การทํางานของจิโรสโกป
ความมั่นคงของความเสื่อม 0	0.1°/h, 1σ
การซ้ําซ้ําความคัดค้าน 0	0.1°/h, 1σ
ความไม่เส้นตรงของปัจจัยขนาด	50ppm, 1σ
ผลประกอบของเครื่องเร่ง
ความมั่นคงของความเสื่อม 0	30μg, 1σ
การซ้ําซ้ําความคัดค้าน 0	30μg, 1σ
ความมั่นคงของปัจจัยขนาด	30ppm, 1σ
การทํางานของระบบ
เวลาเริ่มต้น	10 นาที
ความแม่นยําของท่าทาง	0.01°, 1σ
ความแม่นยําของเส้นทาง	0.4*sec ((Lat) °, 1σ
ความผิดตําแหน่ง (มี DVL)	10.5% ของระยะทางที่เดินทาง
ระยะการวัด
ความเร็วมุม	± 300°/วินาที
การเร่ง	± 40 กรัม
สภาพแวดล้อมการทํางาน
อุณหภูมิการทํางาน	-40°C ถึง +70°C
อุณหภูมิการเก็บรักษา	-55°C ถึง +85°C
การสั่นสะเทือน	0.04g2/Hz @ 2-2000Hz
ความทนต่อแรงกระแทก	30g @ 6ms / 50g @ 11ms
คุณสมบัติไฟฟ้า
โลตติจ์ทํางาน	28VDC
การบริโภคพลังงาน	≤14W
อินเตอร์เฟซการสื่อสาร	RS422/RS232
ลักษณะทางกายภาพ
ขนาด (WDH)	88 * 93 * 130 มม.
น้ําหนัก	≤1.4kg
