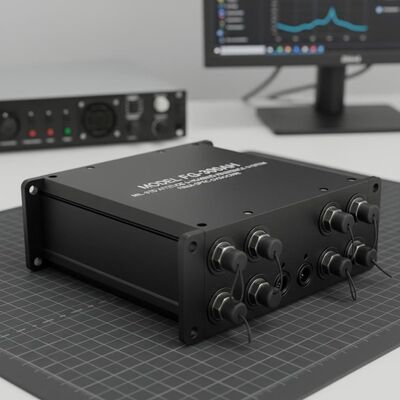

คุณภาพ รุ่น FG-300AH ระบบอ้างอิงแนวทางและทิศทางมาตรฐานระดับนานาชาติที่ประหยัด โรงงาน

รุ่น FG-300AH ระบบอ้างอิงแนวทางและทิศทางมาตรฐานระดับนานาชาติที่ประหยัด

Name: รุ่น FG-300AH ระบบอ้างอิงแนวทางและทิศทางมาตรฐานระดับนานาชาติที่ประหยัด
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: FG-300AH
Price: 10,250.00 USD
Availability: InStock

คุณสมบัติที่สำคัญ

ชื่อแบรนด์: NAVI OPTICS

หมายเลขรุ่น: FG-300AH

สถานที่กำเนิด: จีน

การรับรอง: CCS

ปริมาณการสั่งซื้อขั้นต่ำ: 1 ชุด

เงื่อนไขการชำระเงิน: T/T

บรรจุภัณฑ์มาตรฐาน: กล่องกล่อง

FG-300AH.pdf

PDF

สรุปผลิตภัณฑ์

FG-300AH AHRS ราคาประหยัดพร้อมความทนทานระดับสากล มีไจโรไฟเบอร์ออปติก มีความแม่นยำ 0.01° และทำงานในอุณหภูมิ -40°C ถึง +70°C เหมาะสำหรับการใช้งานทางทะเล ยานพาหนะ และความเสถียรของเสาอากาศ

คุณสมบัติที่กําหนดเองของสินค้า

เน้น

ระบบอ้างอิงหัวข้อทัศนคติที่ประหยัด

,

ระบบการนําทางโดยอัตโนมัติ FG-300AH

,

AHRS ราคาถูก พร้อมการรับประกัน

รายละเอียดสินค้า

รุ่น FG-300AH ระบบอ้างอิงทัศนคติและทิศทางที่มุ่งหน้า

ระบบอ้างอิงทัศนคติและทิศทางของ FG-300AH (AHRS) เป็นโซลูชันการนำทางและการวัดเฉื่อยที่คุ้มค่า ซึ่งออกแบบมาเพื่อวัดทัศนคติสามมิติ ความเร็วเชิงมุม ความเร่ง และพารามิเตอร์การเคลื่อนไหวอื่นๆ ของพาหะ ผลิตตามมาตรฐานสากล ระบบนี้ให้ประสิทธิภาพที่เชื่อถือได้ในสภาพแวดล้อมที่มีความต้องการสูง

ภาพรวมของระบบ

FG-300AH ใช้เทคโนโลยีไจโรสโคปแบบไฟเบอร์ออปติกและเครื่องวัดความเร่งแบบควอตซ์ เพื่อให้ได้ความแม่นยำของระบบผ่านการสอบเทียบและการชดเชยข้อผิดพลาดที่มีความแม่นยำสูง คุณสมบัติทางวิศวกรรมขั้นสูง ได้แก่ การป้องกันแม่เหล็กไฟฟ้า การออกแบบสมดุลความร้อน การวิเคราะห์โมดัลการสั่นสะเทือน การออกแบบการปิดผนึก และกระบวนการผลิตที่เข้มงวด ช่วยให้มั่นใจถึงความสามารถในการปรับตัวต่อสิ่งแวดล้อมได้อย่างยอดเยี่ยม

คุณสมบัติที่สำคัญ

เทคโนโลยีไจโรใยแก้วนำแสงที่คุ้มค่า
การสอบเทียบพารามิเตอร์ข้อผิดพลาดระดับระบบและการชดเชย
การชดเชยอุณหภูมิโดเมนอุณหภูมิเต็ม
การจัดแนวด้วยตนเองเพื่อต่อต้านความปั่นป่วนและการจัดตำแหน่งฐานแบบเคลื่อนที่ด้วยตนเอง
ใช้งานได้กับระบบนำทางด้วยดาวเทียม มิเตอร์ และระบบ DVL
กำหนดค่าได้สำหรับการนำทางแบบรวมและโหมดการนำทางแบบหน่วง
สร้างขึ้นตามมาตรฐานสากล

การใช้งาน

ระบบเข็มทิศความแม่นยำต่ำและปานกลางทางทะเล
การนำทางและการควบคุมยานพาหนะ
การควบคุมเสถียรภาพของเสาอากาศ
การอ้างอิงส่วนหัวของทัศนคติ
การวางตำแหน่งและการวางแนวของ AUV

ข้อมูลจำเพาะทางเทคนิค

ประสิทธิภาพของไจโรสโคป
เสถียรภาพของอคติเป็นศูนย์	0.1°/ชม., 1σ
การทำซ้ำแบบอคติเป็นศูนย์	0.1°/ชม., 1σ
สเกลแฟกเตอร์ไม่เชิงเส้น	50ppm, 1σ
ประสิทธิภาพของมาตรความเร่ง
เสถียรภาพของอคติเป็นศูนย์	30ไมโครกรัม, 1σ
การทำซ้ำแบบอคติเป็นศูนย์	30ไมโครกรัม, 1σ
ความเสถียรของปัจจัยขนาด	30ppm, 1σ
ประสิทธิภาพของระบบ
เวลาเริ่มต้น	10 นาที
ทัศนคติที่แม่นยำ	0.01°, 1σ
ความแม่นยำในการมุ่งหน้า	0.4*วินาที(ละติจูด)°, 1σ
ตำแหน่งผิดพลาด (พร้อม DVL)	1.5% ของระยะทางที่เดินทาง
ช่วงการวัด
ความเร็วเชิงมุม	±300°/วินาที
การเร่งความเร็ว	±40ก
สภาพแวดล้อมการทำงาน
อุณหภูมิในการทำงาน	-40°C ถึง +70°C
อุณหภูมิในการจัดเก็บ	-55°C ถึง +85°C
การสั่นสะเทือน	0.04g²/เฮิร์ตซ์ @ 2-2000เฮิร์ต
ทนต่อแรงกระแทก	30ก. @ 6ms / 50ก. @ 11ms
ลักษณะทางไฟฟ้า
แรงดันไฟฟ้าขณะทำงาน	28VDC
การใช้พลังงาน	≤14วัตต์
อินเตอร์เฟซการสื่อสาร	RS422/RS232
ลักษณะทางกายภาพ
ขนาด (กว้างลึกสูง)	8893130มม
น้ำหนัก	≤1.4กก
