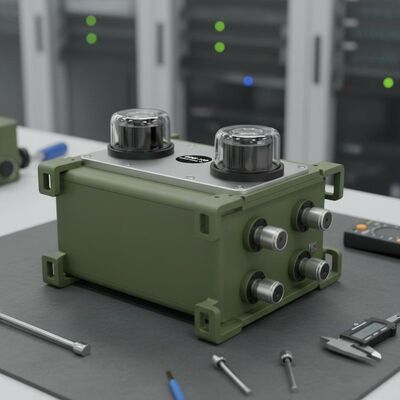

คุณภาพ รูปแบบ DINS-100 ระบบการนําทางอเนอร์เซียลแบบหมุนเวียนเลเซอร์ไจโรแบบสองแกนความแม่นยําสูง โรงงาน

รูปแบบ DINS-100 ระบบการนําทางอเนอร์เซียลแบบหมุนเวียนเลเซอร์ไจโรแบบสองแกนความแม่นยําสูง

Name: รูปแบบ DINS-100 ระบบการนําทางอเนอร์เซียลแบบหมุนเวียนเลเซอร์ไจโรแบบสองแกนความแม่นยําสูง
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: Dins-100
Price: 10250.00 USD
Availability: InStock

คุณสมบัติที่สำคัญ

ชื่อแบรนด์: NAVI OPTICS

หมายเลขรุ่น: Dins-100

สถานที่กำเนิด: จีน

การรับรอง: CCS

ปริมาณการสั่งซื้อขั้นต่ำ: 1 ชุด

เงื่อนไขการชำระเงิน: T/T

บรรจุภัณฑ์มาตรฐาน: กล่องกล่อง

DINS-100.pdf

PDF

สรุปผลิตภัณฑ์

รุ่น DINS-100: INS ไจโรเลเซอร์โรตารีสองแกนความแม่นยำสูงพร้อมความแม่นยำของตำแหน่ง 2nm/10d, ความแม่นยำทัศนคติ 0.005°, คุณสมบัติการสอบเทียบอัตโนมัติ, การชดเชยอุณหภูมิเต็ม และความสามารถในการปรับตัวด้านสิ่งแวดล้อมที่ดีเยี่ยมสำหรับการใช้งานทางทะเลและขีปนาวุธ

คุณสมบัติที่กําหนดเองของสินค้า

เน้น

ไจโรเลเซอร์แบบหมุนสองแกน

ระบบการนําทางอเนอร์เซียลความแม่นยําสูง

ระบบนำทางด้วยไจโรเลเซอร์พร้อมการรับประกัน

ตั้งเวลา:

6ชม

ตำแหน่ง:

2nm/10d, Peak

ความเร็ว:

0.5m/s， 1σ

ทัศนคติ:

0.005DEG, 1σ

หัวเรื่อง:

0.008 ×วินาที (LAT) DEG, 1σ

ยก:

5 ซม. หรือ 5%

อุณหภูมิในการทำงาน:

-40℃~+55℃

อุณหภูมิในการจัดเก็บ:

-55℃~+70℃

ขนาด (w x d x h):

φ550× 500 มม.

น้ำหนัก:

≤60กก

รายละเอียดสินค้า

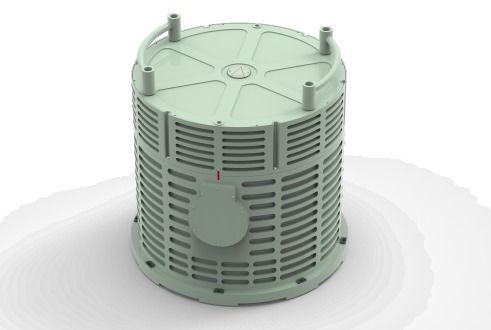

รุ่น DINS-100 ระบบนำทางเฉื่อยด้วยเลเซอร์โรตารีแกนคู่ความแม่นยำสูง DINS-100

ระบบนำทางเฉื่อยด้วยเลเซอร์หมุนแบบหมุนสองแกน DINS 100 เป็นระบบนำทางเฉื่อยและการวัดประสิทธิภาพสูงที่ออกแบบมาสำหรับการใช้งานที่ต้องการความแม่นยำและความน่าเชื่อถือเป็นพิเศษ

ภาพรวมของระบบ

ระบบนี้ประกอบด้วยเครื่องไจโรสโคปแบบเลเซอร์สั่นด้วยเครื่องจักรสองความถี่ 90 ชนิดและเทคโนโลยีมาตรความเร่งแบบควอตซ์ การสอบเทียบข้อผิดพลาดที่มีความแม่นยำสูงขั้นสูง การชดเชยอุณหภูมิ และการสอบเทียบอัตโนมัติแบบหมุนออนไลน์แบบสองแกนพร้อมเทคโนโลยีการชดเชยข้อผิดพลาดด้วยตนเอง ช่วยเพิ่มประสิทธิภาพการทำงานของระบบได้อย่างมาก

ด้วยการออกแบบป้องกันแม่เหล็กไฟฟ้าที่ครอบคลุม การปรับสมดุลความร้อน การวิเคราะห์โมดัลการสั่นสะเทือน การออกแบบการปิดผนึก และกระบวนการผลิตที่เข้มงวด ระบบจึงมอบการปรับตัวด้านสิ่งแวดล้อมที่ยอดเยี่ยมสำหรับการดำเนินงานที่มีความสำคัญต่อภารกิจ

คุณสมบัติที่สำคัญ

เครื่องไจโรสโคปเลเซอร์สั่นด้วยเครื่องสองความถี่ความแม่นยำสูง 90 ชนิด
การสอบเทียบตัวเองแบบหมุนสองแกนและการชดเชยข้อผิดพลาดด้วยตนเอง
ความสามารถในการจัดตำแหน่งเริ่มต้นของฐานคงที่และฐานเคลื่อนที่
การสอบเทียบพารามิเตอร์ข้อผิดพลาดที่ครอบคลุมและการชดเชยตลอดช่วงอุณหภูมิเต็ม
ความเข้ากันได้ของอินเทอร์เฟซ GNSS / มาตรวัดระยะทาง / มาตรวัดการเดินทางที่ตั้งไว้ล่วงหน้า
กำหนดค่าสำหรับโหมดการนำทางต่างๆ
ปรับตัวเข้ากับสภาพแวดล้อมได้ดีเยี่ยม
การปฏิบัติตามมาตรฐานสากล

การใช้งาน

ระบบนำทางเรือ
การนำทางใต้น้ำใต้น้ำ
การวางตำแหน่งและทิศทางของยานยิงขีปนาวุธ
การวัดทัศนคติที่มีความแม่นยำสูง

ข้อมูลจำเพาะด้านประสิทธิภาพ

เวลาเริ่มต้น	6 ชั่วโมง
ตำแหน่งเฉื่อยบริสุทธิ์	2nm/10d จุดสูงสุด
ความเร็วเฉื่อยบริสุทธิ์	0.5 ม./วินาที, 1σ
ทัศนคติเฉื่อยบริสุทธิ์	0.005องศา, 1σ
หัวเรื่องเฉื่อยบริสุทธิ์	0.008*วินาที(Lat) องศา, 1σ
ยก	5 ซม. หรือ 5%

ช่วงการวัด

ความเร็วเชิงมุม	±400องศา/วินาที
การเร่งความเร็ว	±20ก

สภาพแวดล้อมในการทำงาน

อุณหภูมิในการทำงาน	-40°C ถึง +55°C
อุณหภูมิในการจัดเก็บ	-55°C ถึง +70°C
การสั่นสะเทือน	0.04g²/เฮิร์ตซ์ @ 20-2000เฮิร์ต
ทนต่อแรงกระแทก	การทำงานปกติที่ 30g @ 6ms / ไม่มีความเสียหายที่ 50g @ 11ms

ลักษณะทางไฟฟ้า

แรงดันไฟฟ้าที่ใช้งาน	28VDC
การใช้พลังงาน	≤200วัตต์
อินเตอร์เฟซการสื่อสาร	RS422/RS232/สามารถ/อีเธอร์เน็ต

ลักษณะทางกายภาพ

ขนาด (กว้าง * ลึก * สูง)	φ550 * 500 มม
น้ำหนัก	≤60กก
