รายละเอียดสินค้า:
|
| ความมั่นคงของ Bias (1σ): | 00.004°/h~0.002°/h | ความสามารถในการทำซ้ำแบบอคติเป็นศูนย์ (1σ): | 0.002 °/h ~ 0.001 °/h |
|---|---|---|---|
| arw （การเดินแบบสุ่มเชิงมุม: | 0.0007 °/√hr ~ 0.0004 °/√hr | ข้อผิดพลาดของสเกลปัจจัย (1σ): | ≤2PPM |
| ช่วงไดนามิก: | ≥± 400 °/s | แบนด์วิธ: | ＞ 200Hz |
| น้ําหนัก: | 2กก | ขนาด: | 151 มม. × 126 มม. × 57 มม. |
| เน้น: | จีโรสโคปเลเซอร์วงแหวนความแม่นยําสูง,จิโรสโกปเลเซอร์วงแหวน |
||

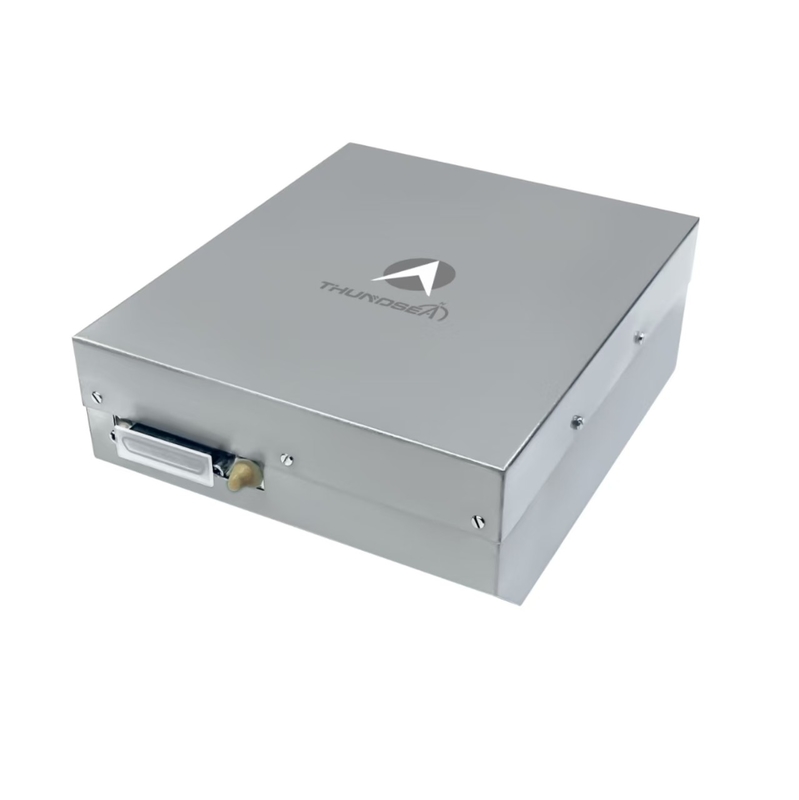

ไจโรสโกปเลเซอร์วงแหวน TDLG90S ความแม่นยําสูง
1 คําแนะนํา
จิโรสโกปเลเซอร์วงแหวน (RLG) ใช้ประโยค Sagnac เป็นหลักฐานของมันการใช้ความแตกต่างระยะการแทรกแซง ระหว่างแสงเลเซอร์ในทิศทางนาฬิกาและตรงข้ามทิศทางนาฬิกา ภายในช่องเสียงสะท้อนที่ปิด เพื่อวัดการเพิ่มมุมของตัวนําอย่างแม่นยําจิโรสโกปประเภทนี้แสดงระดับการบูรณาการสูง ความน่าเชื่อถืออย่างพิเศษ ความสามารถในการปรับตัวต่อสภาพแวดล้อมที่แข็งแกร่ง และการทํางานที่มั่นคงทําให้มันเป็นเซ็นเซอร์หลักในระบบการนําทางอินเนอร์เซียลความแม่นยําสูง ที่ได้รับการนํามาใช้อย่างแพร่หลาย ทั้งในประเทศและต่างประเทศ.
2การใช้งาน
"ได้รับการรับรองสําหรับการบูรณาการกับระบบนิเวจิเกชั่นโดยเฉพาะ (INS) และระบบอ้างอิงทิศทางการตั้งท่า (AHRS) ผ่านแพลตฟอร์มอากาศศาสตร์ (ยานอวกาศ/เครื่องบิน/ดาวเทียม)ระบบทางทะเล (เรือบนพื้นผิว/เรือดําน้ํา), และโมดูลการนําทางบนแผ่นดิน (ยานยนต์ / ยานทหาร) "
3ลักษณะ
เส้นทางแสงและวงจรถูกรวมไว้ในหน่วยเดียว โครงสร้างเรียบง่ายและติดตั้งง่าย
ขนาดเล็ก น้ําหนักเบา การบูรณาการง่าย และการบริโภคพลังงานที่ควบคุมได้
ความน่าเชื่อถือสูง ทนต่อการกระแทกและการสั่นสะเทือน และสามารถปรับตัวต่อสิ่งแวดล้อมได้อย่างแข็งแรง
ขนาดความกว้างของแบนด์วิดด์การตอบสนองแบบไดนามิก
4 ปริมาตรหลัก
|
ผลงาน |
ความมั่นคงของ Bias (1σ) |
0.004 °/h~0.002°/h |
|
การซ้ําซ้ําความคัดค้าน 0 (1σ) |
0.002 °/h~0.001°/h |
|
|
ARW(การเดินแบบสุ่มแบบมุม |
0.0007°/√hr~0.0004°/√hr |
|
|
ความผิดพลาดของตัวประกอบขนาด (1σ) |
≤ 2ppm |
|
|
ระยะทางไดนามิก |
≥±400°/s |
|
|
ความกว้างแบนด์วิธ |
> 200Hz |
|
|
อินเตอร์เฟซไฟฟ้า |
เปิดเวลา |
< 5s |
|
รูปแบบสัญญาณออก |
TTL |
|
|
สร้างขึ้นเพื่อทดสอบตัวเอง |
ใช่ |
|
|
อัตราการอัพเดทสัญญาณออก |
1Hz |
|
|
อัตราการส่งสัญญาณออก |
115200 |
|
|
การสั่นสะเทือน |
75 กรัม, ครึ่งไซน์, 6ms |
|
|
อุณหภูมิการทํางาน |
- 40°C ~ + 70°C |
|
|
อุณหภูมิการเก็บรักษา |
- 55°C ~ + 85°C |
|
|
รายละเอียดทางกายภาพ |
พลังงานไฟฟ้า |
± 15V, ± 5V |
|
เครื่องเชื่อม (25 ปิน) |
J30JM-37ZKP36 |
|
|
การบริโภคพลังงาน |
≤3W |
|
|
MTBF (ต่อ MIL-HDBK-217-F) |
>10000 ชั่วโมง |
|
|
น้ําหนัก |
2 กิโลกรัม |
|
|
ขนาด |
151 มิลลิเมตร × 126 มิลลิเมตร × 57 มิลลิเมตร |
