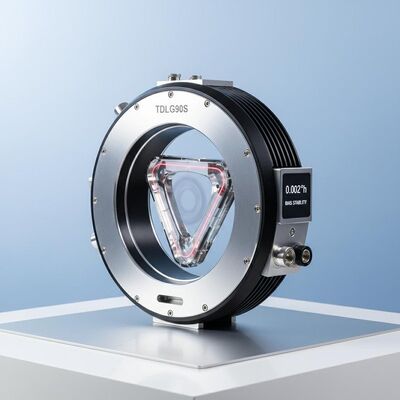

ไจโรสโกปเลเซอร์วงแหวนความละเอียดสูง TDLG90S ด้วยความมั่นคง 0.002 ° / h Bias และระยะความเคลื่อนไหวที่กว้าง

Name: ไจโรสโกปเลเซอร์วงแหวนความละเอียดสูง TDLG90S ด้วยความมั่นคง 0.002 ° / h Bias และระยะความเคลื่อนไหวที่กว้าง
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDLG90S
Price: 10,250.00 USD
Availability: InStock

คุณสมบัติที่สำคัญ

ชื่อแบรนด์: NAVI OPTICS

หมายเลขรุ่น: TDLG90S

สถานที่กำเนิด: จีน

การรับรอง: CCS

ปริมาณการสั่งซื้อขั้นต่ำ: 1 ชุด

ความสามารถในการจัดหา: 30 ชุดต่อเดือน

เวลาการส่งมอบ: 15 วัน

บรรจุภัณฑ์มาตรฐาน: กล่องกล่อง

TDLG90S Ring Laser Gyroscope.pdf

PDF

สรุปผลิตภัณฑ์

ไจโรสโคปแบบเลเซอร์วงแหวน TDLG90S ความแม่นยำสูง: มีเสถียรภาพไบอัสต่ำเป็นพิเศษ (0.002°/ชม.), ARW (0.0004°/√ชม.) และข้อผิดพลาดของตัวประกอบสเกล (≤2ppm) ได้รับการรับรองสำหรับการบินและอวกาศ การเดินเรือ และการเดินเรือทางบก ขนาดกะทัดรัด (2 กก.) การออกแบบที่แข็งแกร่งพร้อมช่วงไดนามิกกว้าง (±400°/s) และแบนด์วิดท์ >200Hz

คุณสมบัติที่กําหนดเองของสินค้า

เน้น

จีโรสโคปเลเซอร์วงแหวนความแม่นยําสูง

,

จิโรสโกปเลเซอร์วงแหวน

ความมั่นคงของ Bias (1σ):

00.004°/h~0.002°/h

ความสามารถในการทำซ้ำแบบอคติเป็นศูนย์ (1σ):

0.002 °/h ~ 0.001 °/h

arw （การเดินแบบสุ่มเชิงมุม:

0.0007 °/√hr ~ 0.0004 °/√hr

ข้อผิดพลาดของสเกลปัจจัย (1σ):

≤2ppm

ช่วงไดนามิก:

≥±400°/วินาที

แบนด์วิธ:

＞ 200Hz

น้ำหนัก:

2กก

ขนาด:

151 มม. × 126 มม. × 57 มม.

รายละเอียดสินค้า

ไจโรสโกปเลเซอร์วงแหวน TDLG90S ความแม่นยําสูง

เครื่องจิโรสโกปเลเซอร์วงแหวน TDLG90S ทํางานตามหลักการผล Sagnacการใช้ความแตกต่างระยะการแทรกแซงระหว่างรังเลเซอร์ในทิศทางนาฬิกาและตรงข้ามทิศทางนาฬิกา ภายในช่องระบายเสียงปิดเพื่อวัดการเพิ่มมุมอย่างแม่นยําจีโรสโกปนี้มีคุณสมบัติการบูรณาการสูง ความน่าเชื่อถืออย่างยอดเยี่ยม ความสามารถในการปรับตัวต่อสภาพแวดล้อมที่แข็งแรง และการทํางานที่มั่นคงทําให้มันเป็นเซ็นเซอร์หลักในระบบการนําทางอินเนอร์เซียลความแม่นยําสูง.

การใช้งาน

ได้รับการรับรองสําหรับการบูรณาการกับระบบการนําทางแบบอินเนอร์เซียล (INS) และระบบอ้างอิงแนวทาง (AHRS) ระหว่าง:

แพลตฟอร์มอวกาศ (ยานอวกาศ/เครื่องบิน/ดาวเทียม)
ระบบทางทะเล (เรือบนพื้นผิว/เรือดําน้ํา)
โมดูลการนําทางทางบนแผ่นดิน (ยานยนต์)

ลักษณะสําคัญ

การออกแบบเส้นทางแสงและวงจรที่บูรณาการที่มีโครงสร้างง่ายเพื่อการติดตั้งง่าย
ขนาดคอมแพคต์ การสร้างเบาและการบริโภคพลังงานที่ควบคุมได้
ความน่าเชื่อถือสูง กับความทนทานต่อการกระแทกและการสั่นสะเทือนที่ดี
ความสามารถในการปรับปรุงสิ่งแวดล้อมที่แข็งแรงและผลการดําเนินงานที่มั่นคง
ความกว้างของแบนด์บริดซ์การตอบสนองแบบไดนามิคที่กว้างด้วยการออกสัญญาณดิจิตอล

รายละเอียดเทคนิค

ปริมาตรการทํางาน	รายละเอียด
ความมั่นคงของ Bias (1σ)	00.004°/h ~ 0.002°/h
การซ้ําซ้ําความคัดค้าน 0 (1σ)	00.002°/h ~ 0.001°/h
การเดินแบบสุ่มแบบมุม (ARW)	0.0007°/√hr ~ 0.0004°/√hr
ความผิดพลาดของตัวประกอบขนาด (1σ)	≤ 2ppm
ระยะทางไดนามิก	≥ ± 400°/s
ความกว้างแบนด์วิธ	> 200Hz
เปิดเวลา	< 5s
รูปแบบสัญญาณออก	TTL
การทดสอบตนเอง	ใช่
อัตราการอัพเดทสัญญาณออก	1Hz
อัตราการส่งสัญญาณออก	115200
การสั่นสะเทือน	75 กรัม, ครึ่งไซน์, 6ms
อุณหภูมิการทํางาน	-40°C ~ +70°C
อุณหภูมิการเก็บรักษา	-55°C ~ +85°C
พลังงานไฟฟ้า	±15V, ±5V
เครื่องเชื่อม (25 ปิน)	J30JM-37ZKP36
การบริโภคพลังงาน	≤ 3W
MTBF (ต่อ MIL-HDBK-217-F)	> 10,000 ชั่วโมง
น้ําหนัก	2 กิโลกรัม
ขนาด	151mm * 126mm * 57mm
