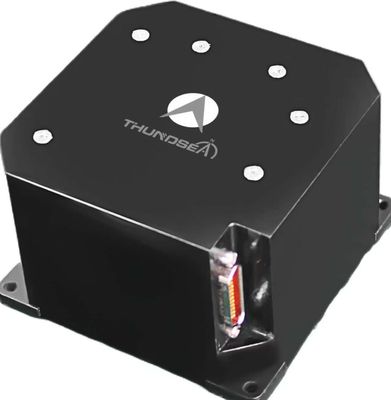

ระดับการควบคุม TDFG70T ไกโรสโกปไฟเบอร์ออปติก ความละเอียด ≥ ± 400°/s ความแม่นยํา 0.5°/h ~ 0,2°/h และน้ําหนัก ≤ 500g

Name: ระดับการควบคุม TDFG70T ไกโรสโกปไฟเบอร์ออปติก ความละเอียด ≥ ± 400°/s ความแม่นยํา 0.5°/h ~ 0,2°/h และน้ําหนัก ≤ 500g
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: tdfg70t
Price: 10,250.00 USD
Availability: InStock

คุณสมบัติที่สำคัญ

ชื่อแบรนด์: NAVI OPTICS

หมายเลขรุ่น: tdfg70t

สถานที่กำเนิด: จีน

การรับรอง: CCS

ปริมาณการสั่งซื้อขั้นต่ำ: 1 ชุด

ความสามารถในการจัดหา: 30 ชุดต่อเดือน

เวลาการส่งมอบ: 15 วัน

บรรจุภัณฑ์มาตรฐาน: กล่องกล่อง

TDFG70T Control Grade Fiber Optic Gyroscope.pdf

PDF

สรุปผลิตภัณฑ์

ระดับการควบคุม TDFG70T ไจโรสโกปไฟเบอร์ออปติก เครื่องจีโรสโกปไฟเบอร์ออปติก TDFG70T เป็นเซ็นเซอร์ความเร็วมุมที่พัฒนาขึ้นที่ใช้ประสิทธิภาพออปติกของ Sagnac ด้วยสถาปัตยกรรมวงจรปิดดิจิตอลทั้งหมดจิโรสโกปประสิทธิภาพสูงนี้นํามาวัดความเร็วมุมในเวลาจริง ในอัตราการเก็บตัวอย่างที่เกิน 4 kHz ผ่านการสื่อสารลําดับ. ...

คุณสมบัติที่กําหนดเองของสินค้า

เน้น

จีโรสโกปไฟเบอร์ออปติก ระดับควบคุม

,

การวัดความแม่นยํา ไจโรสโกปไฟเบอร์ออปติก

ช่วงไดนามิก:

≥±400°/วินาที

ความแม่นยำ (10 วินาที):

0.5 °/h ~ 0.2 °/h

อคติในการวิ่ง:

＜1 °/h

การคัดกรองการสั่นสะเทือน:

20~2000Hz,6.06ก

arw （การเดินแบบสุ่มเชิงมุม:

＜0.02 °/√hr, 1σ

แบนด์วิธ:

＞ 200Hz

น้ำหนัก:

≤500g

ขนาด:

70 มม. × 70 มม. × 53 มม.

รายละเอียดสินค้า

ระดับการควบคุม TDFG70T ไจโรสโกปไฟเบอร์ออปติก

เครื่องจีโรสโกปไฟเบอร์ออปติก TDFG70T เป็นเซ็นเซอร์ความเร็วมุมที่พัฒนาขึ้นที่ใช้ประสิทธิภาพออปติกของ Sagnac ด้วยสถาปัตยกรรมวงจรปิดดิจิตอลทั้งหมดจิโรสโกปประสิทธิภาพสูงนี้นํามาวัดความเร็วมุมในเวลาจริง ในอัตราการเก็บตัวอย่างที่เกิน 4 kHz ผ่านการสื่อสารลําดับ.

การตั้งค่าสินค้า

มีให้บริการในระบบแกนเดียว, แกนสอง, และสามแกน. หน่วยหลายแกนมีแหล่งแสงร่วมกันและวงจรการประมวลสัญญาณสําหรับการวัดพร้อมกันข้ามแกนตรงรับรองการติดตามการเคลื่อนไหวที่ร่วมกัน สําหรับการใช้งานแบบไดนามิกสูง.

การใช้งาน

อุดมสมบูรณ์สําหรับระบบสถาปนาการและควบคุมในอาวุธที่นําทาง, พลาตฟอร์มควบคุมอารมณ์, ทอร์เปโด, ปืนกระสุนยุทธศาสตร์, และอุปกรณ์อุตสาหกรรมระดับกลางถึงระดับสูงที่ต้องการการตรวจจับการเคลื่อนไหวอย่างแม่นยํา.

ลักษณะสําคัญ

เสียงเสียงต่ํา การบริโภคพลังงานต่ํา และการใช้งานที่ประหยัด
ความสามารถในการเปิดทันทีด้วยผลิตดิจิตอลสําหรับการบูรณาการคอมพิวเตอร์
การออกแบบแบบที่แข็งแรงโดยสิ้นเชิง โดยไม่มีส่วนเคลื่อนไหวเพื่อเพิ่มความน่าเชื่อถือ
ขนาดคอมแพคต์ การสร้างเบา และการออกแบบแบบยืดหยุ่น
ความน่าเชื่อถือสูงและอายุการใช้งานยาวนาน

รายละเอียดเทคนิค

ปริมาตรการทํางาน	รายละเอียด
ระยะทางไดนามิก	≥±400°/s
ความคัดค้านในระยะเวลา	< 1°/h
ความแม่น (10 วินาที)	0.5°/h ~ 0.2°/h
การเดินแบบสุ่มแบบมุม (ARW)	< 0.02°/√hr, 1σ
การตรวจจับการสั่นสะเทือน	20~2000Hz, 6.06 กรัม
ความกว้างแบนด์วิธ	> 200Hz
เปิดเวลา	10s
รูปแบบสัญญาณออก	RS-422
อัตราการอัพเดทสัญญาณออก	500Hz ~ 2000Hz
อัตราการออกสัญญาณ Baud	230400bps ~ 921600bps
อุณหภูมิการทํางาน	-40°C ~ +70°C
อุณหภูมิในการเก็บ	-55°C ~ +85°C
พลังงาน	5V
เครื่องเชื่อม	J30J-9ZKP
การบริโภคพลังงาน	≤5W
MTBF (ต่อ MIL-HDBK-217-F)	> 100,000 ชั่วโมง
น้ําหนัก	≤ 500 กรัม
ขนาด	70 มม * 70 มม * 53 มม
