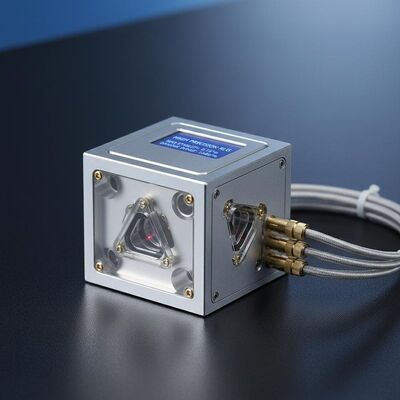

คุณภาพ จีโรสโกปเลเซอร์วงแหวนความแม่นยําสูง RLG ด้วยความมั่นคง 0.015°/h Bias และ ≥±400°/s Dynamic Range โรงงาน

จีโรสโกปเลเซอร์วงแหวนความแม่นยําสูง RLG ด้วยความมั่นคง 0.015°/h Bias และ ≥±400°/s Dynamic Range

Name: จีโรสโกปเลเซอร์วงแหวนความแม่นยําสูง RLG ด้วยความมั่นคง 0.015°/h Bias และ ≥±400°/s Dynamic Range
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDLG70S
Price: 10,250.00 USD
Availability: InStock

คุณสมบัติที่สำคัญ

ชื่อแบรนด์: NAVI OPTICS

หมายเลขรุ่น: TDLG70S

สถานที่กำเนิด: จีน

การรับรอง: CCS

ปริมาณการสั่งซื้อขั้นต่ำ: 1 ชุด

ความสามารถในการจัดหา: 30 ชุดต่อเดือน

เวลาการส่งมอบ: 15 วัน

บรรจุภัณฑ์มาตรฐาน: กล่องกล่อง

TDLG70S Ring Laser Gyroscope.pdf

PDF

สรุปผลิตภัณฑ์

ไจโรสโคปแบบวงแหวนเลเซอร์ TDLG70S มอบความแม่นยำเป็นพิเศษด้วยความเสถียรไบแอสถึง 0.006°/ชม. และ ARW ถึง 0.0015°/√ชม. นำเสนอช่วงไดนามิกที่กว้าง ±400°/s, แบนด์วิดท์ >200Hz, โครงสร้างที่ทนทาน และการออกแบบที่กะทัดรัดสำหรับการใช้งานด้านการบินและอวกาศและการนำทางที่มีความต้องการสูง

คุณสมบัติที่กําหนดเองของสินค้า

เน้น

จิโรสโกปเลเซอร์วงแหวน

,

จีโรสโคปเลเซอร์วงแหวนความแม่นยําสูง

ความมั่นคงของ Bias (1σ):

0.015 °/h ~ 0.006 °/h

ความสามารถในการทำซ้ำแบบอคติเป็นศูนย์ (1σ):

0.005 °/h ~ 0.003 °/h

arw （การเดินแบบสุ่มเชิงมุม:

0.003 °/√hr ~ 0.0015 °/√hr

ข้อผิดพลาดของสเกลปัจจัย (1σ):

≤5ppm

ช่วงไดนามิก:

≥±400°/วินาที

แบนด์วิธ:

＞ 200Hz

รายละเอียดสินค้า

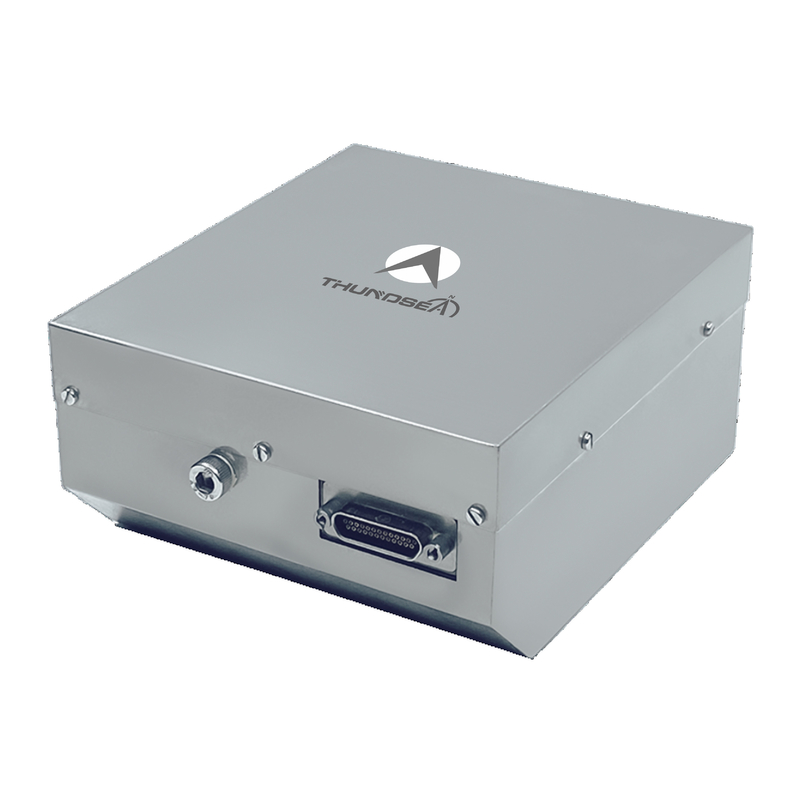

ไจโรสโกปเลเซอร์วงแหวนความแม่นยําสูง TDLG70S

เครื่องยิโรสโกปเลเซอร์วงแหวน TDLG70S ทํางานตามหลักการผล Sagnacการใช้ความแตกต่างระยะการแทรกแซงระหว่างรังเลเซอร์ในทิศทางนาฬิกาและตรงข้ามทิศทางนาฬิกา ภายในช่องระบายเสียงปิดเพื่อวัดการเพิ่มมุมอย่างแม่นยําจิโรสโกปที่ทันสมัยนี้มีคุณสมบัติการบูรณาการสูง ความน่าเชื่อถืออย่างพิเศษ ความสามารถในการปรับตัวต่อสภาพแวดล้อมที่แข็งแกร่ง และการทํางานที่มั่นคงใช้เป็นเซ็นเซอร์แกนในระบบการนําทางอินเนอร์เชียลความแม่นยําสูง.

การใช้งาน

เหมาะสําหรับเครื่องนําทางแบบอินเนอร์เซียลและอุปกรณ์อ้างอิงอารมณ์ในแอปพลิเคชั่นระดับสูงรวมถึงยานอวกาศ เครื่องบิน ดาวเทียมเทียม รถยาน เรือ และเรือดําน้ํา

ลักษณะสําคัญ

ความกว้างของแบนด์บริดซ์การตอบสนองแบบไดนามิคที่กว้างด้วยการออกสัญญาณดิจิตอล
ขนาดคอมแพคต์ การออกแบบเบาๆ การบูรณาการง่าย และการบริโภคพลังงานที่ควบคุมได้
ความน่าเชื่อถือสูง กับความทนทานต่อการกระแทกและการสั่นสะเทือนที่ดี
ความสามารถในการปรับปรุงสภาพแวดล้อมที่แข็งแกร่ง
การออกแบบเส้นทางแสงและวงจรที่บูรณาการที่มีโครงสร้างง่ายเพื่อการติดตั้งง่าย

รายละเอียดเทคนิค

ปริมาตรการทํางาน	รายละเอียด
ความมั่นคงของ Bias (1σ)	00.015°/h ~ 0.006°/h
ความซ้ําซ้ําความคัดค้าน 0 (1σ)	00.005°/h ~ 0.003°/h
การเดินแบบสุ่มแบบมุม (ARW)	00.003°/√hr ~ 0.0015°/√hr
ความผิดพลาดของตัวประกอบขนาด (1σ)	≤ 5ppm
ระยะทางไดนามิก	≥±400°/s
ความกว้างแบนด์วิธ	> 200Hz
เปิดเวลา	< 5s
รูปแบบสัญญาณออก	TTL
การทดสอบด้วยตนเอง	ใช่
อัตราการอัพเดทสัญญาณออก	1Hz
อัตราการออกสัญญาณ Baud	115200
การสั่นสะเทือน	75 กรัม, ครึ่งไซน์, 6ms
อุณหภูมิการทํางาน	-40°C ~ +70°C
อุณหภูมิในการเก็บ	-55°C ~ +85°C
พลังงาน	±15V, ±5V
เครื่องเชื่อม	J30JM-25ZKP (25 ปิน)
การบริโภคพลังงาน	≤3W
MTBF (ต่อ MIL-HDBK-217-F)	>10000 ชั่วโมง
น้ําหนัก	10.3 กิโลกรัม
ขนาด	φ114mm * 53mm

TDLG70S เป็นเทคโนโลยีจิโรสโกปเลเซอร์วงล้อ ที่มีความทันสมัย ส่งผลให้มีความแม่นยําและความน่าเชื่อถืออย่างพิเศษ สําหรับการใช้งานทางเดินทางอินเนอร์เชียลที่ต้องการมากที่สุดและแพลตฟอร์มบนแผ่นดิน.
