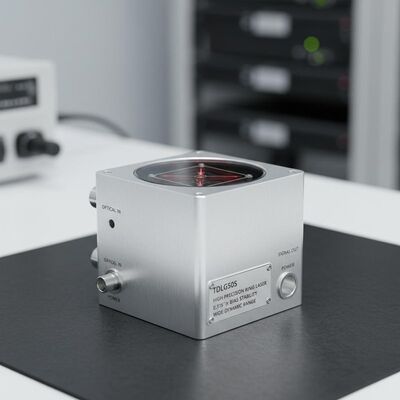

คุณภาพ จีโรสโกปเลเซอร์วงแหวนความแม่นยําสูง TDLG50S ด้วยความมั่นคง 0.015 ° / h Bias และระยะความเคลื่อนไหวที่กว้างขวางสําหรับการนําทางแบบ inertial โรงงาน

จีโรสโกปเลเซอร์วงแหวนความแม่นยําสูง TDLG50S ด้วยความมั่นคง 0.015 ° / h Bias และระยะความเคลื่อนไหวที่กว้างขวางสําหรับการนําทางแบบ inertial

Name: จีโรสโกปเลเซอร์วงแหวนความแม่นยําสูง TDLG50S ด้วยความมั่นคง 0.015 ° / h Bias และระยะความเคลื่อนไหวที่กว้างขวางสําหรับการนําทางแบบ inertial
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDLG50S
Price: 10,250.00 USD
Availability: InStock

คุณสมบัติที่สำคัญ

ชื่อแบรนด์: NAVI OPTICS

หมายเลขรุ่น: TDLG50S

สถานที่กำเนิด: จีน

การรับรอง: CCS

ปริมาณการสั่งซื้อขั้นต่ำ: 1 ชุด

ความสามารถในการจัดหา: 30 ชุดต่อเดือน

เวลาการส่งมอบ: 15 วัน

บรรจุภัณฑ์มาตรฐาน: กล่องกล่อง

TDLG50S Ring Laser Gyroscope.pdf

PDF

สรุปผลิตภัณฑ์

ไจโรสโคปแบบเลเซอร์วงแหวน TDLG50S ความแม่นยำสูง พร้อมความเสถียรไบแอส 0.015°/ชม. ช่วง ±400°/s และ MIL-HDBK-217-F MTBF >10,000 ชม. การออกแบบที่กะทัดรัดและกันกระแทกสำหรับระบบนำทางการบินและอวกาศ ทางทะเล และยานพาหนะ

คุณสมบัติที่กําหนดเองของสินค้า

เน้น

จีโรสโคปเลเซอร์วงแหวนความแม่นยําสูง

,

จิโรสโกปเลเซอร์วงแหวน

รายละเอียดสินค้า

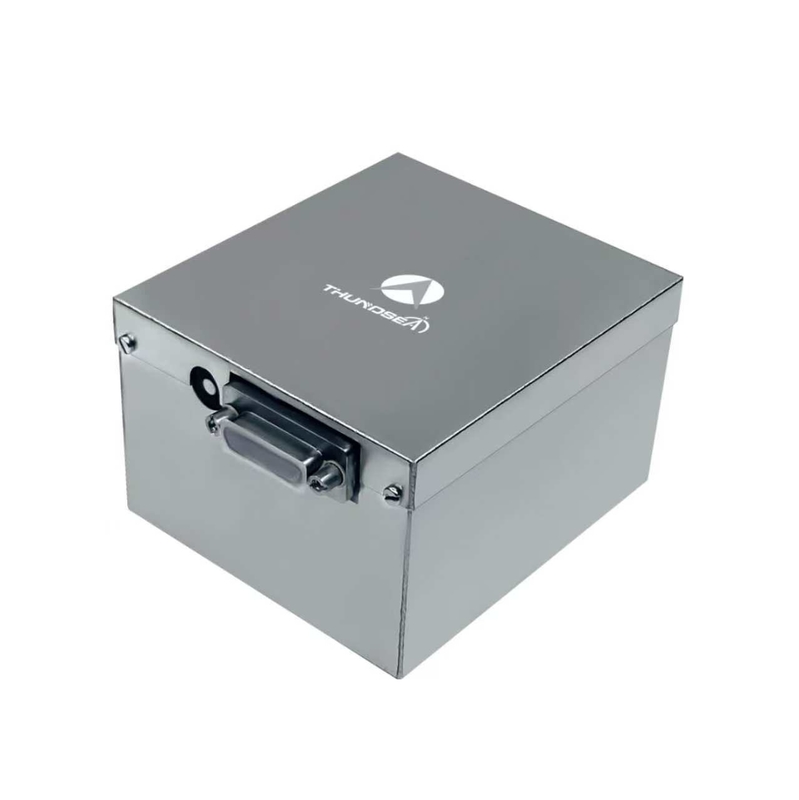

ไจโรสโคปเลเซอร์วงแหวน TDLG50S ความแม่นยําสูง

เครื่องจิโรสโกปเลเซอร์วงแหวน TDLG50S ใช้หลักการผล Sagnac โดยวัดการเพิ่มมุมตัวนําโดยการตรวจพบความแตกต่างของระยะการขัดแย้งเลเซอร์ภายในช่องแก้ววงแหวนจิโรสโกปที่บูรณาการนี้ ให้ความน่าเชื่อถืออย่างยอดเยี่ยมความสามารถในการปรับตัวต่อสภาพแวดล้อม และผลงานที่มั่นคง ทําให้มันเป็นเครื่องตรวจจับการนําทางแบบอินเนอร์เซียลความละเอียดสูงที่ใช้กันมากที่สุดในโลก

การใช้งาน

เหมาะสําหรับระบบการนําทางแบบอินเนอร์เซียล และอุปกรณ์อ้างอิงอารมณ์ในแอพลิเคชั่นระดับสูงรวมถึงยานอวกาศ เครื่องบิน ดาวเทียมเทียม รถยาน เรือ และเรือดําน้ํา

ลักษณะสําคัญ

การออกแบบเส้นทางและวงจรไฟฟ้าบูรณาการที่มีโครงสร้างเรียบง่ายเพื่อการติดตั้งง่าย
ขนาดคอมแพคต์ การสร้างเบาและการบริโภคพลังงานที่ถูกควบคุม
ความน่าเชื่อถือสูง กับความทนทานต่อการกระแทกและการสั่นสะเทือนที่ดี
ความสามารถในการปรับปรุงสภาพแวดล้อมที่แข็งแกร่ง และความกว้างของแบนด์วิดด์การตอบสนองแบบไดนามิก
การออกสัญญาณดิจิตอลสําหรับการวัดแม่นยํา

รายละเอียดเทคนิค

คุณลักษณะการทํางาน
ความมั่นคงของ Bias (1σ)	00.015°/h ~ 0.006°/h
ความซ้ําซ้ําความคัดค้าน 0 (1σ)	00.005°/h ~ 0.003°/h
การเดินแบบสุ่มแบบมุม (ARW)	00.003°/√hr ~ 0.0015°/√hr
ความผิดพลาดของตัวประกอบขนาด (1σ)	≤ 5ppm
ระยะทางไดนามิก	≥±400°/s
ความกว้างแบนด์วิธ	> 200Hz
อินเตอร์เฟซไฟฟ้า
เปิดเวลา	< 5s
รูปแบบสัญญาณออก	TTL
การทดสอบด้วยตนเอง	ใช่
อัตราการอัพเดทสัญญาณออก	1Hz
อัตราการออกสัญญาณ Baud	115200
รายละเอียดสิ่งแวดล้อม
การสั่นสะเทือน	75 กรัม, ครึ่งไซน์, 6ms
อุณหภูมิการทํางาน	-40°C ~ +70°C
อุณหภูมิในการเก็บ	-55°C ~ +85°C
รายละเอียดทางกายภาพ
พลังงาน	±15V, ±5V
เครื่องเชื่อม	J30JM-25ZKP (25 ปิน)
การบริโภคพลังงาน	≤3W
MTBF (ต่อ MIL-HDBK-217-F)	> 10,000 ชั่วโมง
น้ําหนัก	00.64 กิโลกรัม
ขนาด	90mm * 73mm * 51mm
