คุณภาพ เกรดการนําทาง TDFG40T ไจโรสโกปไฟเบอร์ออปติค ที่มีความรู้สึกสูงและความยืดหยุ่น โรงงาน

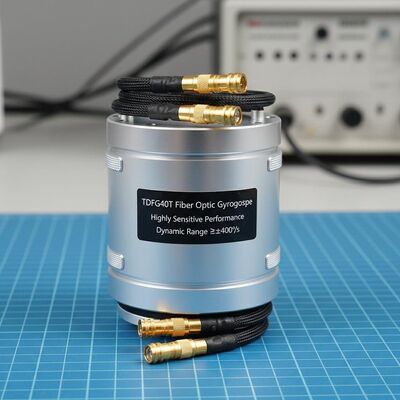

เกรดการนําทาง TDFG40T ไจโรสโกปไฟเบอร์ออปติค ที่มีความรู้สึกสูงและความยืดหยุ่น

Name: เกรดการนําทาง TDFG40T ไจโรสโกปไฟเบอร์ออปติค ที่มีความรู้สึกสูงและความยืดหยุ่น
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: tdfg40t
Price: 10,250.00 USD
Availability: InStock

คุณสมบัติที่สำคัญ

ชื่อแบรนด์: NAVI OPTICS

หมายเลขรุ่น: tdfg40t

สถานที่กำเนิด: จีน

การรับรอง: CCS

ปริมาณการสั่งซื้อขั้นต่ำ: 1 ชุด

ความสามารถในการจัดหา: 30 ชุดต่อเดือน

เวลาการส่งมอบ: 15 วัน

บรรจุภัณฑ์มาตรฐาน: กล่องกล่อง

TDFG40T Navigation Grade Fiber Optic Gyroscope.pdf

PDF

สรุปผลิตภัณฑ์

TDFG40T FOG ระดับการนำทางมีความแม่นยำสูง (ความแม่นยำ 0.04°/ชม.) ต้านทานแรงสั่นสะเทือนที่แข็งแกร่ง (6.06 ก.) และดีไซน์กะทัดรัด (60×60×28 มม.) นำเสนอความน่าเชื่อถือแบบโซลิดสเตตทั้งหมด เริ่มต้นอย่างรวดเร็ว และเอาต์พุตดิจิทัลสำหรับการใช้งานด้านการบินและอวกาศ ทางทะเล และอุตสาหกรรม

คุณสมบัติที่กําหนดเองของสินค้า

เน้น

จีโรสโกปไฟเบอร์ออปติก ระดับการนําทาง

,

จีโรสโกปไฟเบอร์ออปติก ที่มีความรู้สึกสูง

ช่วงไดนามิก:

≥±400°/วินาที

อคติในการวิ่ง:

＜1 °/h

ความแม่นยำ (100 วินาที):

0.1 °/h ~ 0.04 °/H

arw （การเดินแบบสุ่มเชิงมุม:

＜0.03 °/√hr, 1σ

การคัดกรองการสั่นสะเทือน:

20~2000Hz,6.06ก

แบนด์วิธ:

＞ 200Hz

น้ำหนัก:

≤350g

ขนาด:

60 มม.×60 มม.×28 มม

รายละเอียดสินค้า

ระดับการนําทาง TDFG40T ไจโรสโกปไฟเบอร์ออปติก

The TDFG40T is a high-sensitivity navigation grade fiber optic gyroscope that utilizes advanced all-digital closed-loop detection technology to provide real-time angular velocity data through serial communication.

ภาพรวมเทคโนโลยี

ไจโรสโกป์ไฟเบอร์ออปติกทํางานตามหลักการผล Sagnac ทางออปติก โดยทํางานเป็นเซ็นเซอร์ความเร็วมุมTDFG40T ใช้การตรวจจับวงจรปิดดิจิตอลที่มีประสิทธิภาพสูง เพื่อส่งข้อมูลความเร็วมุมตัวนําในเวลาจริงผ่านอินเตอร์เฟซซีเรียลจิโรสโกปเหล่านี้สามารถตั้งค่าเป็นหน่วยแกนเดียวหรือระบบบูรณาการสามแกนรับใช้เป็นเซ็นเซอร์หลักสําหรับการแก้ไขการนําทางแบบอินเนอร์เชียล โดยตรวจจับความเร็วมุมใน 3 ทิศทางตรงกับพื้นที่อินเนอร์เชียล.

การใช้งาน

จีโรสโกป์ไฟเบอร์ออปติกนี้ถูกนําไปใช้ในหลายๆ ด้าน รวมถึง ระบบอาวุธที่นําทางและระบบตรวจจับวงโคจรมันเป็นองค์ประกอบสําคัญในระบบการนําทางแบบอเนอร์เชียล (INS) และระบบอ้างอิงอารมณ์ (ARS)ขณะที่สนับสนุนการใช้งานอุตสาหกรรมระดับกลางถึงระดับสูงที่ต้องการการตรวจจับการเคลื่อนไหวอย่างแม่นยํา.

ลักษณะสําคัญ

เสียงเสียงต่ํา การบริโภคพลังงานต่ํา และการใช้งานที่ประหยัด
ระยะเวลาเริ่มต้นขั้นต่ํากับผลิตดิจิตอลสําหรับการบูรณาการวงจรดิจิตอลแบบไร้ขอบเขต
ความแม่นยําสูง ด้วยความมั่นคงสูงและตัวเลือกการออกแบบที่ยืดหยุ่น
สร้างจากวัสดุแข็งโดยสิ้นเชิง ไม่มีส่วนเคลื่อนที่
ความน่าเชื่อถืออย่างพิเศษและอายุการใช้งานที่ยาวนาน

รายละเอียดเทคนิค

ปริมาตร	รายละเอียด
ระยะทางไดนามิก	≥±400°/s
ความคัดค้านในระยะเวลา	< 1°/h
ความแม่นยํา (100s)	0.1°/h~0.04°/h
การเดินแบบสุ่มแบบมุม (ARW)	< 0.03°/√hr, 1σ
การตรวจจับการสั่นสะเทือน	20~2000Hz, 6.06 กรัม
ความกว้างแบนด์วิธ	> 200Hz
เปิดเวลา	10s
รูปแบบสัญญาณออก	RS-422
อัตราการอัพเดทสัญญาณออก	500Hz ~ 2000Hz
อัตราการออกสัญญาณ Baud	230400bps ~ 921600bps
อุณหภูมิการทํางาน	-40°C ~ +70°C
อุณหภูมิในการเก็บ	-55°C ~ +85°C
พลังงาน	5V
เครื่องเชื่อม (9 ปิน)	J30JZ/XN9TJCAL01
การบริโภคพลังงาน	≤4.5W
MTBF (ต่อ MIL-HDBK-217-F)	> 100,000 ชั่วโมง
น้ําหนัก	≤ 350 กรัม
ขนาด	42mm42mm14mm 60mm60mm28mm

แท็ก

ไจโรสโคปแบบอินเนอร์เชียล 3 แกน

ไจโรสโคปแบบดิจิทัลแกนเดียว

จิโรสโกปออปติก
