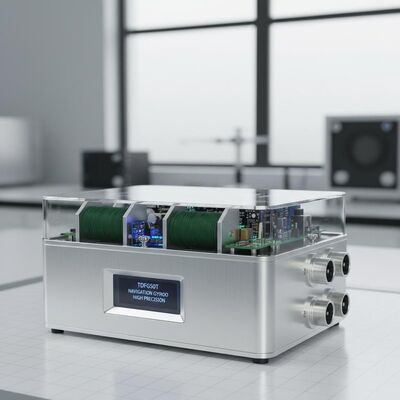

คุณภาพ Navigation Grade TDFG50T Fiber Optic Gyroscope with High Precision and All-Solid-State Design สําหรับการนําทางที่แม่นยํา โรงงาน

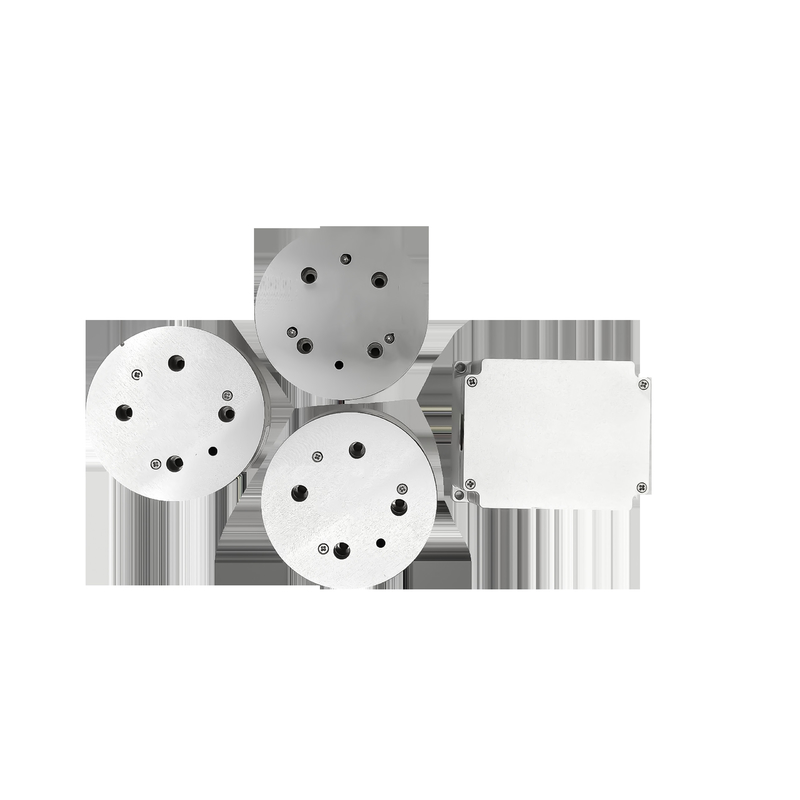

Navigation Grade TDFG50T Fiber Optic Gyroscope with High Precision and All-Solid-State Design สําหรับการนําทางที่แม่นยํา

Name: Navigation Grade TDFG50T Fiber Optic Gyroscope with High Precision and All-Solid-State Design สําหรับการนําทางที่แม่นยํา
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: tdfg50t
Price: 10,250.00 USD
Availability: InStock

คุณสมบัติที่สำคัญ

ชื่อแบรนด์: NAVI OPTICS

หมายเลขรุ่น: tdfg50t

สถานที่กำเนิด: จีน

การรับรอง: CCS

ปริมาณการสั่งซื้อขั้นต่ำ: 1 ชุด

ความสามารถในการจัดหา: 30 ชุดต่อเดือน

เวลาการส่งมอบ: 15 วัน

บรรจุภัณฑ์มาตรฐาน: กล่องกล่อง

TDFG50T Navigation Grade Fiber Optic Gyroscope.pdf

PDF

สรุปผลิตภัณฑ์

TDFG50T FOG ระดับการนำทางให้ช่วง ±400°/s, ความเสถียรอคติ <1°/h และ ARW 0.007°/√ชม. การออกแบบโซลิดสเตตทั้งหมดรับประกันความน่าเชื่อถือด้วยแบนด์วิดท์ 500Hz น้ำหนัก ≤500 กรัม และการทำงาน -40°C ถึง +70°C สำหรับการใช้งานด้านการบินและอวกาศ ทางทะเล และอุตสาหกรรม

คุณสมบัติที่กําหนดเองของสินค้า

เน้น

จีโรสโกปไฟเบอร์ออปติก ระดับการนําทาง

,

จิโรสโกปไฟเบอร์ออปติกสําหรับการนําทางแม่นยํา

ช่วงไดนามิก:

≥±400°/วินาที

อคติในการวิ่ง:

＜1 °/h

ความแม่นยำ (100 วินาที):

0.04 °/h ~ 0.02 °/H

arw （การเดินแบบสุ่มเชิงมุม:

＜0.007 °/√hr, 1σ

การคัดกรองการสั่นสะเทือน:

20~2000Hz,6.06ก

แบนด์วิธ:

＞ 200Hz

น้ำหนัก:

≤500g

ขนาด:

60 มม.×60 มม.×28 มม

รายละเอียดสินค้า

เกรดการนําทาง TDFG50T ไจโรสโกปไฟเบอร์ออปติก

ภาพรวมสินค้า

เครื่องจีโรสโกปไฟเบอร์ออปติก TDFG50T เป็นเซ็นเซอร์อัตรามุมความแม่นยําสูง โดยใช้อัตราการจีโรสโกปไฟเบอร์ออปติก Sagnacมันส่งข้อมูลความเร็วมุมในเวลาจริง ผ่านอินเตอร์เฟซการสื่อสารลําดับอุปกรณ์นี้ทํางานเป็นส่วนประกอบหลักในระบบการนําทางอินเนอร์เซียลมีให้เลือกทั้งในรูปแบบสามแกนเดียวที่อิสระหรือการออกแบบสามแกนที่บูรณาการสําหรับการวัดความเร็วมุมอย่างแม่นยําตามสามแกนตรง.

การใช้งาน

จีโรสโคปไฟเบอร์ออปติกนี้ถูกออกแบบให้ใช้งานในหลายประเภท เช่น ระบบอาวุธที่นําทาง, พลาตฟอร์มอากาศ, ยานที่ดิน, เรือทะเล, เรือดําน้ํา, และระบบตรวจจับวงโคจรมันเป็นองค์ประกอบสําคัญในระบบการนําทางแบบอเนอร์เซียล (INS) และระบบอ้างอิงแนวทาง (ARS), ขณะที่สนับสนุนการใช้งานอุตสาหกรรมระดับกลางถึงระดับสูงที่ต้องการการตรวจจับการเคลื่อนไหวอย่างแม่นยํา

ลักษณะสําคัญ

ความแม่นยําสูง ด้วยความมั่นคงสูงและตัวเลือกการออกแบบที่ยืดหยุ่น
สร้างจากวัสดุแข็งโดยสิ้นเชิง ไม่มีส่วนเคลื่อนที่
เวลาเริ่มต้นที่รวดเร็วและผลิตดิจิทัลเพื่อการบูรณาการที่เรียบร้อย
การทํางานด้วยเสียงต่ําและการใช้พลังงานอย่างน้อย
การแก้ไขที่ประหยัด มีความน่าเชื่อถือสูงและอายุการใช้งานยาวนาน

รายละเอียดเทคนิค

ระยะทางไดนามิก	≥±400°/s
ความคัดค้านในระยะเวลา	< 1°/h
ความแม่นยํา (100s)	00.04°/h ~ 0.02°/h
การเดินแบบสุ่มแบบมุม (ARW)	< 0.007°/√hr, 1σ
การตรวจจับการสั่นสะเทือน	20~2000Hz, 6.06 กรัม
ความกว้างแบนด์วิธ	> 200Hz
เปิดเวลา	10s
รูปแบบสัญญาณออก	RS-422
อัตราการอัพเดทสัญญาณออก	500Hz ~ 2000Hz
อัตราการออกสัญญาณ Baud	230400bps ~ 921600bps
อุณหภูมิการทํางาน	-40°C ~ +70°C
อุณหภูมิในการเก็บ	-55°C ~ +85°C
พลังงาน	5V
เครื่องเชื่อม (9 ปิน)	J30JZ/XN9TJCAL01
การบริโภคพลังงาน	≤4.5W
MTBF (ต่อ MIL-HDBK-217-F)	> 100,000 ชั่วโมง
น้ําหนัก	≤ 500 กรัม
ขนาด	Φ50mm19mm / 60mm60mm*28mm

แท็ก

ไจโรสโคปแบบอินเนอร์เชียล 3 แกน

ไจโรสโคปแบบดิจิทัลแกนเดียว

จิโรสโกปออปติก
