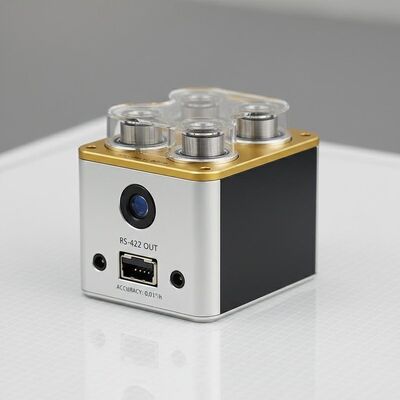

คุณภาพ จิโรสโกปไฟเบอร์ออปติกเกรดการนําทางสามแกน ความแม่นยํา 0.01°/h และออกเสียง RS-422 โรงงาน

จิโรสโกปไฟเบอร์ออปติกเกรดการนําทางสามแกน ความแม่นยํา 0.01°/h และออกเสียง RS-422

Name: จิโรสโกปไฟเบอร์ออปติกเกรดการนําทางสามแกน ความแม่นยํา 0.01°/h และออกเสียง RS-422
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: tdfg60t
Price: 10,250.00 USD
Availability: InStock

คุณสมบัติที่สำคัญ

ชื่อแบรนด์: NAVI OPTICS

หมายเลขรุ่น: tdfg60t

สถานที่กำเนิด: จีน

การรับรอง: CCS

ปริมาณการสั่งซื้อขั้นต่ำ: 1 ชุด

ความสามารถในการจัดหา: 30 ชุดต่อเดือน

เวลาการส่งมอบ: 15 วัน

บรรจุภัณฑ์มาตรฐาน: กล่องกล่อง

TDFG60T Navigation Grade Fiber Optic Gyroscope.pdf

PDF

สรุปผลิตภัณฑ์

TDFG60T: FOG ระดับการนำทางที่มีความแม่นยำ 0.01°/h, ช่วง ±400°/s, เริ่มต้น 10 วินาที การออกแบบโซลิดสเตตทั้งหมด, เอาต์พุต RS-422, ความน่าเชื่อถือ MIL-HDBK-217F (>100,000 ชม.) เหมาะสำหรับ INS ในอุตสาหกรรมการบินและอวกาศ ทางทะเล และอุตสาหกรรม

คุณสมบัติที่กําหนดเองของสินค้า

เน้น

จีโรสโกปไฟเบอร์ออปติก ระดับการนําทาง

,

จีโรสโคปไฟเบอร์ออปติกสามแกน

อคติช่วงไดนามิกในการวิ่ง:

≥±400°/วินาที

เปิดเวลา:

10 วินาที

ความแม่นยำ (100 วินาที):

0.02 °/h ~ 0.01 °/h

รูปแบบสัญญาณเอาต์พุต:

RS-422

น้ำหนัก:

≤550ก

ขนาด:

60 มม.×60 มม.×28 มม

รายละเอียดสินค้า

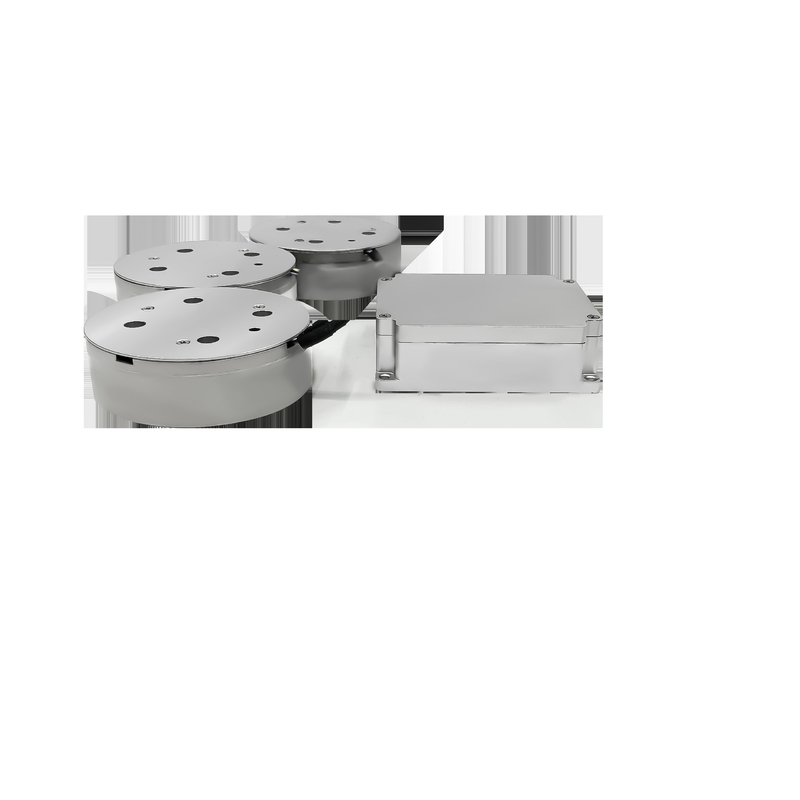

Three Axis Navigation Grade Fiber Optic Gyroscope ทีดีเอฟจี 60 ที

The TDFG60T Navigation Grade Fiber Optic Gyroscope is an advanced angular velocity sensor based on the optical Sagnac effect. โดยใช้เทคโนโลยีการตรวจจับวงจรปิดดิจิตอลที่มีประสิทธิภาพสูงit outputs real-time carrier angular velocity information ผ่านการสื่อสารลําดับมีให้เลือกเป็นหน่วยระดับความแม่นยําขนาดเดียว หรือการปรับแต่งแบบบูรณาการขนาดสามแกน จิโรสโกปนี้เป็นเซ็นเซอร์หลักสําหรับการแก้ไขทางเดินทางmeasuring angular velocity in three orthogonal directions relative to inertial space การวัดความเร็วมุมใน 3 ทิศทางตรงไปตรงมา.

การใช้งาน

This navigation-grade fiber optic gyroscope is designed for inertial navigation systems and attitude reference systems across multiple domains including guided munitions, aerospace platforms, เครื่องบินที่นําร่อง, เครื่องบินที่นําร่องรถทางบกเรือทะเล รถดําน้ํา ระบบตรวจจับออร์บิตัล และอุตสาหกรรมระดับกลางถึงสูง

ลักษณะสําคัญ

เสียงเสียงต่ํา การบริโภคพลังงานต่ํา และการออกแบบที่คุ้มค่า
ความแม่นยําสูง ด้วยความมั่นคงที่เหนือกว่า และตัวเลือกการตั้งค่าแบบยืดหยุ่น
สร้างจากวัสดุแข็งโดยสิ้นเชิง ไม่มีส่วนเคลื่อนที่
ความสามารถในการเริ่มต้นอย่างรวดเร็ว และผลิตแบบดิจิตอล เพื่อการบูรณาการอย่างต่อเนื่อง
ความน่าเชื่อถืออย่างพิเศษและอายุการใช้งานที่ยาวนาน

รายละเอียดเทคนิค

ปริมาตร	รายละเอียด
ระยะทางไดนามิก	≥±400°/s
ความคัดค้านในระยะเวลา	< 1°/h
ความแม่นยํา (100s)	00.02°/h~0.01°/h
การเดินแบบสุ่มแบบมุม (ARW)	< 0.005°/√hr, 1σ
การตรวจจับการสั่นสะเทือน	20~2000Hz, 6.06 กรัม
ความกว้างแบนด์วิธ	> 200Hz
เปิดเวลา	10s
รูปแบบสัญญาณออก	RS-422
การทดสอบด้วยตนเอง	--
อัตราการอัพเดทสัญญาณออก	500Hz ~ 2000Hz
อัตราการออกสัญญาณ Baud	230400bps ~ 921600bps
อุณหภูมิการทํางาน	-40°C ~ +70°C
อุณหภูมิในการเก็บ	-55°C ~ +85°C
พลังงาน	5V
เครื่องเชื่อม (9 ปิน)	J30JZ/XN9TJCAL01
การบริโภคพลังงาน	≤4.5W
MTBF (ต่อ MIL-HDBK-217-F)	> 100,000 ชั่วโมง
น้ําหนัก	≤ 550 กรัม
ขนาด	Φ59mm20mm / 60mm60mm*28mm
