คุณภาพ คอมแพคท์ไนวิเกชั่นเกรด ความละเอียดสูง ไกโรสโกปไฟเบอร์ออปติก TDFG70T โรงงาน

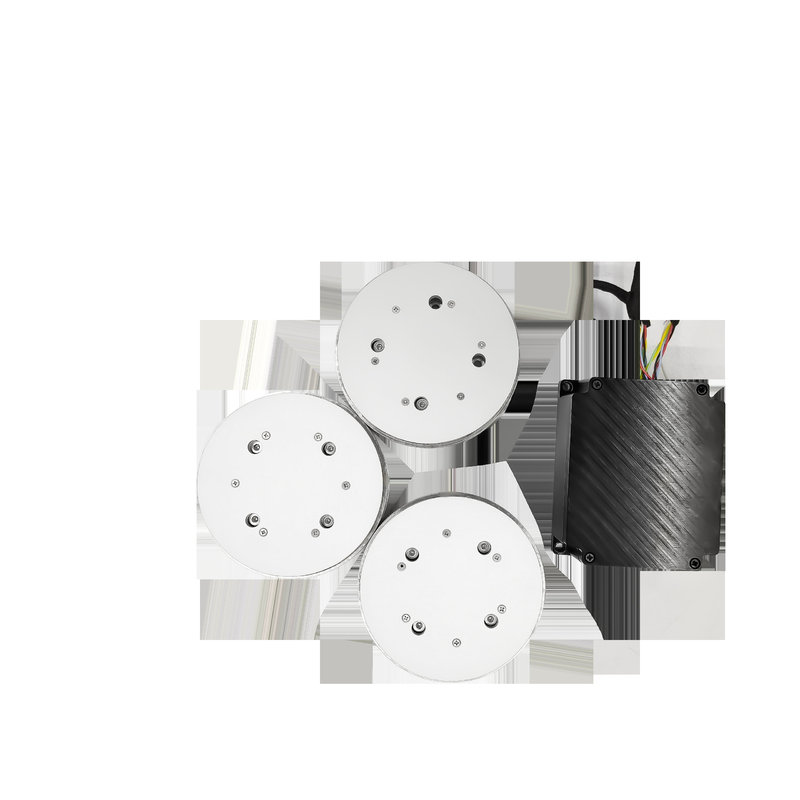

คอมแพคท์ไนวิเกชั่นเกรด ความละเอียดสูง ไกโรสโกปไฟเบอร์ออปติก TDFG70T

Name: คอมแพคท์ไนวิเกชั่นเกรด ความละเอียดสูง ไกโรสโกปไฟเบอร์ออปติก TDFG70T
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: tdfg70t
Price: 10,250.00 USD
Availability: InStock

คุณสมบัติที่สำคัญ

ชื่อแบรนด์: NAVI OPTICS

หมายเลขรุ่น: tdfg70t

สถานที่กำเนิด: จีน

การรับรอง: CCS

ปริมาณการสั่งซื้อขั้นต่ำ: 1 ชุด

ความสามารถในการจัดหา: 30 ชุดต่อเดือน

เวลาการส่งมอบ: 15 วัน

บรรจุภัณฑ์มาตรฐาน: กล่องกล่อง

TDFG70T Navigation Grade Fiber Optic Gyroscope.pdf

PDF

สรุปผลิตภัณฑ์

FOG เกรดการนำทาง TDFG70T ให้ความแม่นยำสูง (0.01°/ชม.) ขนาดกะทัดรัด (60×60×28 มม.) และประสิทธิภาพที่แข็งแกร่งพร้อมความน่าเชื่อถือ MIL-HDBK-217-F (>100,000 ชม. MTBF) เหมาะอย่างยิ่งสำหรับอาวุธนำวิถี เครื่องบิน และการใช้งานในอุตสาหกรรมที่ต้องการการตรวจจับความเร็วเชิงมุมที่เสถียร

คุณสมบัติที่กําหนดเองของสินค้า

เน้น

จิโรสโกปออปติกส์เกรดการนําทาง

,

จีโรสโกปออปติกคอมแพคต์

ช่วงไดนามิก:

≥±400°/วินาที

อคติในการวิ่ง:

＜1 °/h

arw （การเดินแบบสุ่มเชิงมุม:

＜0.003 °/√hr, 1σ

การคัดกรองการสั่นสะเทือน:

20~2000Hz,6.06ก

ความแม่นยำ (100 วินาที):

0.01 °/h ~ 0.005 °/h

แบนด์วิธ:

＞ 200Hz

น้ำหนัก:

≤720g

ขนาด:

60 มม.×60 มม.×28 มม

รายละเอียดสินค้า

จีโรสโกปออปติกส์เกรดการนําทางคอมแพคต์ TDFG70T

ระดับการนําทาง TDFG70T ไจโรสโกปไฟเบอร์ออปติก

ไจโรสโกปไฟเบอร์ออปติก (FOG) เป็นเซ็นเซอร์ความเร็วมุมที่ทํางานโดยใช้อิทธิพล Sagnac ออปติกอุปกรณ์ประสิทธิภาพสูงนี้ส่งข้อมูลความเร็วมุมของตัวนําที่เคลื่อนไหวในเวลาจริง ผ่านอินเตอร์เฟซการสื่อสารลําดับของมันมีให้บริการในรูปแบบของหน่วย FOG ความละเอียดสูงสามแกนอิสระเดียว หรือการจัดตั้งแบบบูรณาการสามแกนที่คอมพัคต์ทําให้สามารถวัดข้อมูลความเร็วมุมได้อย่างแม่นยํา ตลอดสามแกนตรงกับพื้นที่ความอ่อนแอ.

การใช้งาน

เหมาะสําหรับอุปกรณ์การนําทางแบบอินเนอร์เซียลและระบบอ้างอิงอารมณ์ในอาวุธที่นําทาง เครื่องบิน ยานพาหนะ เรือ เรือดําน้ํา การตรวจจับวงโคจร และการใช้งานอุตสาหกรรมระดับกลางถึงสูง

ลักษณะสําคัญ

เสียงเสียงต่ํา การบริโภคพลังงานต่ํา และต้นทุนต่ํา
เวลาเริ่มต้นที่สั้นมาก กับผลิตแบบดิจิทัล เพื่อการบูรณาการง่าย
ความแม่นยําสูง ด้วยความมั่นคงที่เหนือกว่าและการออกแบบที่ยืดหยุ่น
การออกแบบแบบแข็งโดยสิ้นเชิง ไม่มีส่วนเคลื่อนไหว
ความน่าเชื่อถือสูงและอายุการใช้งานยาว

รายละเอียดเทคนิค

ระยะทางไดนามิก	≥±400°/s
ความคัดค้านในระยะเวลา	< 1°/h
ความแม่นยํา (100s)	00.01°/h ~ 0.005°/h
การเดินแบบสุ่มแบบมุม (ARW)	< 0.003°/√hr, 1σ
การตรวจจับการสั่นสะเทือน	20~2000Hz, 6.06 กรัม
ความกว้างแบนด์วิธ	> 200Hz
เปิดเวลา	10s
รูปแบบสัญญาณออก	RS-422
การทดสอบด้วยตนเอง	--
อัตราการอัพเดทสัญญาณออก	500Hz ~ 2000Hz
อัตราการออกสัญญาณ Baud	230400bps ~ 921600bps
อุณหภูมิการทํางาน	-40°C ~ +70°C
อุณหภูมิในการเก็บ	-55°C ~ +85°C
พลังงาน	5V
เครื่องเชื่อม (9 ปิน)	J30JZ/XN9TJCAL01
การบริโภคพลังงาน	≤4.5W
MTBF (ต่อ MIL-HDBK-217-F)	> 100,000 ชั่วโมง
น้ําหนัก	≤720 กรัม
ขนาด	Φ69mm23mm 60mm60mm*28mm
