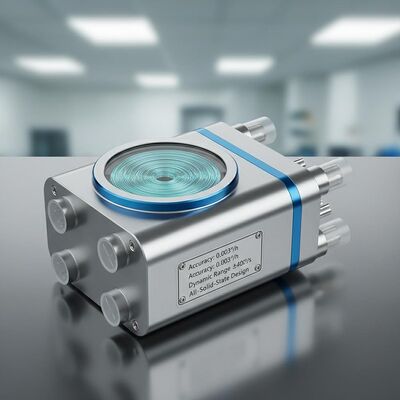

คุณภาพ จีโรสโกปไฟเบอร์ออปติกเกรดการนําทางความแม่นยํา ความแม่นยํา 0.003°/h ระยะทางไดนามิก ±400°/s และการออกแบบในสภาพแข็ง โรงงาน

จีโรสโกปไฟเบอร์ออปติกเกรดการนําทางความแม่นยํา ความแม่นยํา 0.003°/h ระยะทางไดนามิก ±400°/s และการออกแบบในสภาพแข็ง

Name: จีโรสโกปไฟเบอร์ออปติกเกรดการนําทางความแม่นยํา ความแม่นยํา 0.003°/h ระยะทางไดนามิก ±400°/s และการออกแบบในสภาพแข็ง
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: tdfg98t
Price: 10,250.00 USD
Availability: InStock

คุณสมบัติที่สำคัญ

ชื่อแบรนด์: NAVI OPTICS

หมายเลขรุ่น: tdfg98t

สถานที่กำเนิด: จีน

การรับรอง: CCS

ปริมาณการสั่งซื้อขั้นต่ำ: 1 ชุด

ความสามารถในการจัดหา: 30 ชุดต่อเดือน

เวลาการส่งมอบ: 15 วัน

บรรจุภัณฑ์มาตรฐาน: กล่องกล่อง

TDFG98T Navigation Grade Fiber Optic Gyroscope.pdf

PDF

สรุปผลิตภัณฑ์

FOG ระดับการนำทาง TDFG98T มีความแม่นยำสูง (ความแม่นยำ 0.003°/ชม.) ช่วง ±400°/วินาที และการออกแบบที่ทนทานสำหรับการใช้งานด้านการบินและอวกาศ/การป้องกัน นำเสนอเอาต์พุตดิจิตอลทั้งหมด เริ่มต้นอย่างรวดเร็ว และความน่าเชื่อถือ MIL-HDBK-217F (MTBF >100,000 ชั่วโมง)

คุณสมบัติที่กําหนดเองของสินค้า

เน้น

จีโรสโกปไฟเบอร์ออปติก ระดับการนําทาง

,

ไจโรสโกปไฟเบอร์เกรดการนําทางแม่นยํา

ช่วงไดนามิก:

≥±400°/วินาที

อคติในการวิ่ง:

＜1 °/h

ความแม่นยำ (100 วินาที):

0.005 °/h ~ 0.003 °/h

arw （การเดินแบบสุ่มเชิงมุม:

＜0.0008 °/√hr, 1σ

การคัดกรองการสั่นสะเทือน:

20~2000Hz,6.06ก

แบนด์วิธ:

＞ 200Hz

น้ำหนัก:

≤1200กรัม

ขนาด:

60 มม.×60 มม.×28 มม

รายละเอียดสินค้า

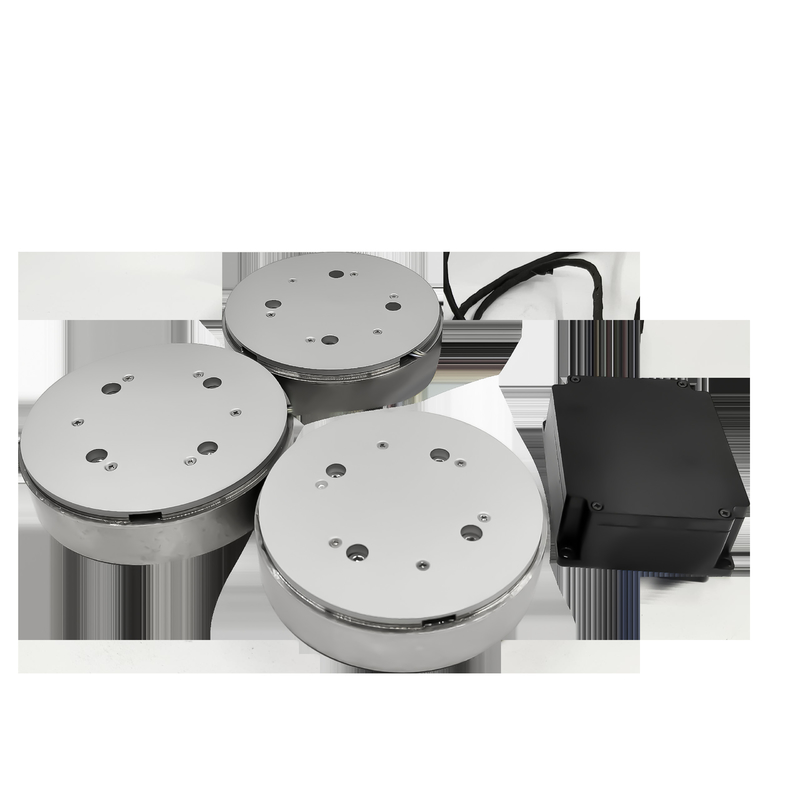

เกรดการนําทาง TDFG98T ไจรัสโคปไฟเบอร์ออปติก

เครื่องจีโรสโกปไฟเบอร์ออปติก TDFG98T มีหน้าที่เป็นเซ็นเซอร์ความเร็วมุม โดยใช้อิฟเฟ็ค Sagnac ออปติกสถาปัตยกรรมการควบคุมวงจรปิดดิจิตอลที่ทันสมัยสามารถส่งข้อมูลความเร็วมุมตัวพกพาได้ในเวลาจริง ผ่านอินเตอร์เฟซการสื่อสารลําดับในระบบการนําทางแบบอเนอร์เชียล มี FOG หน่วยเดียว 3 ตัวตรงแน่นความละเอียดสูง หรือ FOG หน่วยสามแกนเดียวที่บูรณาการ ใช้เป็นส่วนประกอบการตรวจจับหลักการตรวจหาปารามิเตอร์ความเร็วมุมของแพลตฟอร์มที่เคลื่อนไหวตามแกนสามแกนที่ตั้งตรงกันและกัน เทียบกับสเปซอินเนอร์เซียล.

การใช้งาน

เหมาะสําหรับอุปกรณ์การนําทางแบบอินเนอร์เซียลและอุปกรณ์อ้างอิงอารมณ์ในอาวุธที่นํา, เครื่องบิน, ยานพาหนะ, เรือ, เรือดําน้ํา, การตรวจหาวงโคจร, และการใช้งานอุตสาหกรรมระดับกลางถึงสูง.

ลักษณะสําคัญ

ความน่าเชื่อถือสูงและอายุการใช้งานยาว
เสียงเสียงต่ํา การบริโภคพลังงานต่ํา และประหยัด
เวลาเริ่มต้นที่สั้นมาก กับผลิตแบบดิจิทัล เพื่อการบูรณาการง่าย
การออกแบบแบบแข็งโดยสิ้นเชิง ไม่มีส่วนเคลื่อนไหว
ความแม่นยําสูง ด้วยความมั่นคงที่ดีและตัวเลือกการออกแบบที่ยืดหยุ่น

รายละเอียดเทคนิค

ปริมาตร	รายละเอียด
ระยะทางไดนามิก	≥±400°/s
ความคัดค้านในระยะเวลา	< 1°/h
ความแม่นยํา (100s)	00.005°/h ~ 0.003°/h
การเดินแบบสุ่มแบบมุม (1σ)	< 0.0008°/√hr
การตรวจจับการสั่นสะเทือน	20~2000Hz, 6.06 กรัม
ความกว้างแบนด์วิธ	> 200Hz
เปิดเวลา	10s
รูปแบบสัญญาณออก	RS-422
อัตราการอัพเดทสัญญาณออก	500Hz ~ 4000Hz
อัตราการออกสัญญาณ Baud	230400bps ~ 921600bps
อุณหภูมิการทํางาน	-40°C ~ +70°C
อุณหภูมิในการเก็บ	-55°C ~ +85°C
พลังงาน	5V
เครื่องเชื่อม (9 ปิน)	J30JZ/XN9TJCAL01
การบริโภคพลังงาน	≤4.5W
MTBF (ต่อ MIL-HDBK-217-F)	> 100,000 ชั่วโมง
น้ําหนัก	≤ 1200 กรัม
ขนาด	Φ98mm26mm 60mm60mm*28mm

แท็ก

ไจโรสโคปแบบอินเนอร์เชียล 3 แกน

ไจโรสโคปแบบดิจิทัลแกนเดียว

จิโรสโกปออปติก
