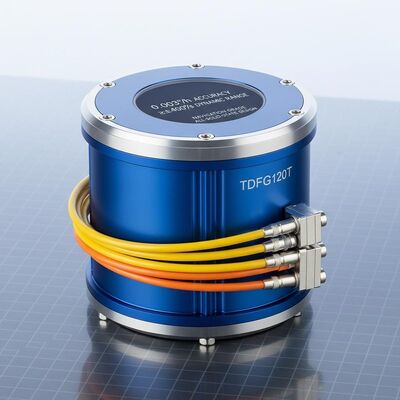

คุณภาพ เกรดการนําทาง TDFG120T ไกโรสโกปไฟเบอร์ออปติก ความแม่นยํา 0.003 ° / h และ ≥ ± 400 ° / s ระยะไดนามิกในการออกแบบแบบแข็งทั้งหมด โรงงาน

เกรดการนําทาง TDFG120T ไกโรสโกปไฟเบอร์ออปติก ความแม่นยํา 0.003 ° / h และ ≥ ± 400 ° / s ระยะไดนามิกในการออกแบบแบบแข็งทั้งหมด

Name: เกรดการนําทาง TDFG120T ไกโรสโกปไฟเบอร์ออปติก ความแม่นยํา 0.003 ° / h และ ≥ ± 400 ° / s ระยะไดนามิกในการออกแบบแบบแข็งทั้งหมด
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG120T
Price: 10,250.00 USD
Availability: InStock

คุณสมบัติที่สำคัญ

ชื่อแบรนด์: NAVI OPTICS

หมายเลขรุ่น: TDFG120T

สถานที่กำเนิด: จีน

การรับรอง: CCS

ปริมาณการสั่งซื้อขั้นต่ำ: 1 ชุด

ความสามารถในการจัดหา: 30 ชุดต่อเดือน

เวลาการส่งมอบ: 15 วัน

บรรจุภัณฑ์มาตรฐาน: กล่องกล่อง

TDFG120T Navigation Grade Fiber Optic Gyroscope.pdf

PDF

สรุปผลิตภัณฑ์

TDFG120T FOG ระดับการนำทางที่มีความแม่นยำ 0.003°/h, ช่วง ±400°/s และความน่าเชื่อถือ MIL-HDBK-217-F การออกแบบโซลิดสเตตทั้งหมดช่วยให้มั่นใจในการเริ่มทำงานได้ทันที ใช้พลังงานต่ำ และประสิทธิภาพที่แข็งแกร่งในสภาพแวดล้อมที่รุนแรง (-40°C ถึง +70°C)

คุณสมบัติที่กําหนดเองของสินค้า

เน้น

จิโรสโกปไฟเบอร์ออปติกแบบหมอกระจายแสงที่ทันสมัย

,

จีโรสโกป์ไฟเบอร์ออปติกสําหรับการนําทางที่ทันสมัย

,

จีโรสโกปไฟเบอร์ออปติก ความแม่นยําสูง

ช่วงไดนามิก:

≥±400°/วินาที

อคติในการวิ่ง:

＜1 °/h

ความแม่นยำ (100 วินาที):

0.003 °/h ~ 0.001 °/h

arw （การเดินแบบสุ่มเชิงมุม:

＜0.0006 °/√hr, 1σ

การคัดกรองการสั่นสะเทือน:

20~500Hz,3.2ก

แบนด์วิธ:

＞ 200Hz

น้ำหนัก:

≤1500ก

ขนาด:

60 มม.×60 มม.×28 มม

รายละเอียดสินค้า

จีโรสโกปไฟเบอร์ออปติก ระดับการนําทางที่ก้าวหน้า TDFG120T

จิโรสโกปไฟเบอร์ออปติกความแม่นยําสูง ความแม่นยํา 0.003°/h สําหรับการนําทางที่ต้องการ

ภาพรวมสินค้า

เครื่องจีโรสโกปไฟเบอร์ออปติก TDFG120T ใช้อิฟเฟ็คต์ Sagnac และมีเทคโนโลยีการตรวจจับวงจรปิดดิจิตอลที่มีประสิทธิภาพสูง It outputs real-time angular velocity data through serial communication and serves as the core sensing unit for inertial navigation systems in either three orthogonal single-axis configurations or integrated three-axis arrangements.

การใช้งาน

เหมาะสําหรับระบบอเนอร์เซียลนาวิเกชั่นและอัตราการอ้างอิงในหลายสาขา รวมถึงกระสุนที่นํา, เครื่องบิน, ยานที่ใช้บนแผ่นดิน, เรือ/เรือดําน้ํา, แพลตฟอร์มการตรวจหาโคจรและการใช้งานอุตสาหกรรมระดับกลางถึงระดับสูง.

ลักษณะสําคัญ

การออกแบบแบบแข็งโดยสิ้นเชิง ไม่มีส่วนเคลื่อนไหว
เวลาเริ่มต้นที่สั้นมาก กับผลิตแบบดิจิทัล
ความแม่นยําสูง ด้วยความมั่นคงที่เหนือกว่าและการออกแบบที่ยืดหยุ่น
ความน่าเชื่อถือสูงและอายุการใช้งานยาว
เสียงเสียงต่ํา การบริโภคพลังงานต่ํา และการใช้งานที่ประหยัด

รายละเอียดเทคนิค

ระยะทางไดนามิก	≥±400°/s
ความคัดค้านในระยะเวลา	< 1°/h
ความแม่นยํา (100s)	00.003°/h ~ 0.001°/h
การเดินแบบสุ่มแบบมุม (ARW)	< 0.0006°/√hr, 1σ
การตรวจจับการสั่นสะเทือน	20 ~ 500Hz 3.2 กรัม
ความกว้างแบนด์วิธ	> 200Hz
เปิดเวลา	ปี 30
รูปแบบสัญญาณออก	RS-422
อัตราการอัพเดทสัญญาณออก	500Hz ~ 4000Hz
อัตราการออกสัญญาณ Baud	115200bps ~ 921600bps
อุณหภูมิการทํางาน	-40°C ~ +70°C
อุณหภูมิในการเก็บ	-55°C ~ +85°C
พลังงาน	5V
เครื่องเชื่อม (9 ปิน)	J30JZ/XN9TJCAL01
การบริโภคพลังงาน	≤4.5W
MTBF (ต่อ MIL-HDBK-217-F)	> 100,000 ชั่วโมง
น้ําหนัก	≤ 1500 กรัม
ขนาด	Φ117mm24mm 60mm60mm*28mm

จีโรสโกปไฟเบอร์ออปติกเกรดสําหรับการนําทางนี้ให้ความแม่นยําและความน่าเชื่อถืออย่างพิเศษ สําหรับการใช้งานในการวัดความอ่อนแอที่ต้องการมากที่สุดในภาคอากาศ การป้องกันและอุตสาหกรรม
