รายละเอียดสินค้า:
|
| ช่วงไดนามิก: | ≥± 400 °/s | อคติในการวิ่ง: | ＜1 °/h |
|---|---|---|---|
| ความแม่นยำ (100 วินาที): | 0.03 °/h ~ 0.01 °/h | arw （การเดินแบบสุ่มเชิงมุม: | ＜0.005 °/√hr, 1σ |
| การคัดกรองการสั่นสะเทือน: | 20 ~ 2000Hz， 6.06g | แบนด์วิธ: | ＞ 200Hz |
| น้ําหนัก: | ≤300g | ขนาด: | 70 มม. × 70 มม. × 32 มม. |
| เน้น: | ไจโรสโกปไฟเบอร์ออปติก,จิโรสโกปไฟเบอร์ออปติก ระดับหมอก |
||

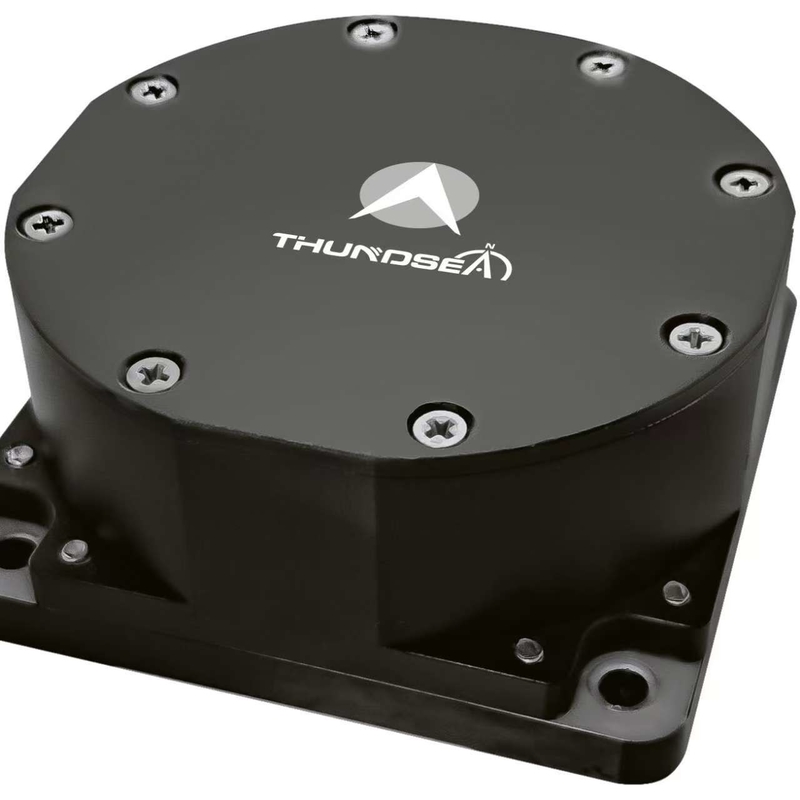

ระดับการนําทาง TDFG70S ไจโรสโกปไฟเบอร์ออปติก
1 คําแนะนํา
ไจโรสโกปไฟเบอร์ออปติก เป็นเซ็นเซอร์ความเร็วมุมที่ใช้อิฟเฟ็คต์ซากนาคข้อมูลความเร็วมุมตัวพกพาในเวลาจริงสามารถออกผ่านพอร์ตลําดับสามารถใช้กล้องจีโรสโกปไฟเบอร์ออปติกส์ระดับความแม่นยําสูงสามแกนเดียว หรือกล้องจีโรสโกปไฟเบอร์ออปติกส์ระดับสามแกนบูรณาการเป็นเซ็นเซอร์หลักของคําตอบการนําทางแบบอินเนอร์เซียลได้ตัวพกพาที่มีความรู้สึกในส่วนของพื้นที่ inertial ในสามทิศทางตรงของข้อมูลความเร็วมุม.
2การใช้งาน
เทคโนโลยีที่ทันสมัยนี้เหมาะสําหรับการบูรณาการในระบบการนําทางแบบอเนอร์เชียล และแพลตฟอร์มอ้างอิงอารมณ์ในหลายๆสาขาระบบการขนส่งทางบก, เรือเรือ, รถดําน้ํา, อุปกรณ์ตรวจจับโคจร, และการแก้ไขอัตโนมัติอุตสาหกรรมระดับกลางถึงสูง
3ลักษณะ
การออกแบบแบบที่แข็งแรงโดยสิ้นเชิง โดยไม่มีส่วนเคลื่อนย้าย
ความแม่นยําสูง ความมั่นคงที่ดีกว่า การออกแบบที่ยืดหยุ่น
เวลาเริ่มต้นที่สั้นมาก และผลิตแบบดิจิทัล เพื่อการบูรณาการเข้ากับวงจรดิจิทัลได้ง่าย
ความน่าเชื่อถือสูงและใช้งานยาวนาน
เสียงเสียงต่ํา การบริโภคพลังงานต่ํา ค่าใช้จ่ายต่ํา
4 ปริมาตรหลัก
|
ระยะทางไดนามิก |
≥± 400°/วินาที |
|
ความคัดค้านในการทํางาน |
< 1°/h |
|
ความถูกต้อง(100sec) |
00.03°/h ~ 0.01°/h |
|
ARW(การเดินแบบสุ่มแบบมุม |
<00.005°/√hr,1σ |
|
การตรวจสกรีนการสั่น |
20 ~ 2000Hz60.06 กรัม |
|
ความกว้างแบนด์วิธ |
>200Hz |
|
เปิดเวลา |
ปี 30 |
|
รูปแบบสัญญาณออก |
RS-422 |
|
สร้างขึ้นเพื่อทดสอบตัวเอง |
-- |
|
อัตราการอัพเดทสัญญาณออก |
500Hz ~ 4000Hz |
|
อัตราการส่งสัญญาณออก |
115200bps~921600bps |
|
อุณหภูมิการทํางาน |
- 40°C ~ + 70°C |
|
อุณหภูมิการเก็บรักษา |
- 55°C ~ + 85°C |
|
พลังงานไฟฟ้า |
5V |
|
เครื่องเชื่อม (9 ปิน) |
J30JZ/XN9TJCAL01 |
|
การบริโภคพลังงาน |
≤3w |
|
MTBF (ต่อ MIL-HDBK-217-F) |
> 150000 ชั่วโมง |
|
น้ําหนัก |
≤ 300 กรัม |
|
ขนาด |
70mm × 70mm × 32mm |
