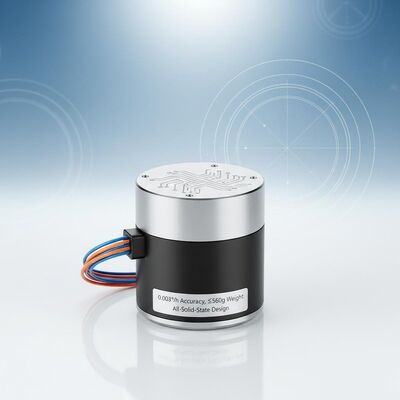

คุณภาพ จีโรสโกปไฟเบอร์ออปติกเกรดการนําทาง ความแม่นยํา 0.003°/h น้ําหนัก ≤560g และการออกแบบในสภาพแข็ง โรงงาน

จีโรสโกปไฟเบอร์ออปติกเกรดการนําทาง ความแม่นยํา 0.003°/h น้ําหนัก ≤560g และการออกแบบในสภาพแข็ง

Name: จีโรสโกปไฟเบอร์ออปติกเกรดการนําทาง ความแม่นยํา 0.003°/h น้ําหนัก ≤560g และการออกแบบในสภาพแข็ง
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG98S
Price: 10,250.00 USD
Availability: InStock

คุณสมบัติที่สำคัญ

ชื่อแบรนด์: NAVI OPTICS

หมายเลขรุ่น: TDFG98S

สถานที่กำเนิด: จีน

การรับรอง: CCS

ปริมาณการสั่งซื้อขั้นต่ำ: 1 ชุด

ความสามารถในการจัดหา: 30 ชุดต่อเดือน

เวลาการส่งมอบ: 15 วัน

บรรจุภัณฑ์มาตรฐาน: กล่องกล่อง

TDFG98S Navigation Grade Fiber Optic Gyroscope.pdf

PDF

สรุปผลิตภัณฑ์

TDFG98S FOG ระดับการนำทางมอบความแม่นยำเป็นพิเศษ (0.003°/ชม.) พร้อมความน่าเชื่อถือสูง โดดเด่นด้วยการออกแบบโซลิดสเตตทั้งหมด เริ่มต้นอย่างรวดเร็วใน 30 วินาที และประสิทธิภาพที่แข็งแกร่งในสภาพแวดล้อมที่รุนแรง (-40°C ถึง +70°C) เหมาะสำหรับการนำทางที่แม่นยำในการใช้งานด้านการบินและอวกาศ การป้องกันประเทศ และอุตสาหกรรม

คุณสมบัติที่กําหนดเองของสินค้า

เน้น

ไจโรไฟเบอร์ออปติก ที่มีความแม่นยําสูง

,

จีโรสโกปไฟเบอร์ออปติก ระดับการนําทาง

,

จิโรสโกปไฟเบอร์ออปติก ที่แม่นยําสูง

ช่วงไดนามิก:

≥±400°/วินาที

อคติในการวิ่ง:

＜1 °/h

ความแม่นยำ (100 วินาที):

0.01 °/h ~ 0.003 °/h

arw （การเดินแบบสุ่มเชิงมุม:

＜0.0015 °/√hr, 1σ

การคัดกรองการสั่นสะเทือน:

20~500Hz,5.3ก

แบนด์วิธ:

＞ 200Hz

น้ำหนัก:

≤560g

ขนาด:

98 มม. × 98 มม. × 35 มม.

รายละเอียดสินค้า

ระดับการนําทาง TDFG98S ไจรัสโคปไฟเบอร์ออปติก

เครื่องจีโรสโกปไฟเบอร์ออปติก TDFG98S เป็นเซ็นเซอร์ความเร็วมุมความแม่นยําสูง ที่ทํางานบนอิทธิพล Sagnac ออปติกมันส่งข้อมูลความเร็วมุมในเวลาจริง ผ่านการสื่อสารลําดับFOG ระดับการนําทางนี้เป็นหน่วยตรวจจับหลักในระบบการนําทางแบบอัตโนมัติ ทําให้สามารถวัดความเร็วมุมได้อย่างแม่นยําใน 3 ทิศทางตรงกับพื้นที่อัตโนมัติ

การใช้งาน

เหมาะสําหรับเครื่องนําทางแบบอเนอร์เซียลและอุปกรณ์อ้างอิงแนวโน้ม ผ่านหลายๆ แพลตฟอร์ม รวมถึงอาวุธที่นําทาง เครื่องบิน ยานพาหนะ เรือ เรือดําน้ํา ระบบตรวจจับโคจรและการใช้งานอุตสาหกรรมระดับกลางถึงระดับสูง.

ลักษณะสําคัญ

ความแม่นยําสูง ด้วยความมั่นคงสูงและตัวเลือกการออกแบบที่ยืดหยุ่น
สร้างจากวัสดุแข็งโดยสิ้นเชิง ไม่มีส่วนเคลื่อนที่
ความสามารถในการเริ่มต้นอย่างรวดเร็ว ด้วยผลิตแบบดิจิตอล เพื่อการบูรณาการอย่างต่อเนื่อง
การทํางานด้วยเสียงต่ําและการใช้พลังงานอย่างน้อย
การแก้ไขที่ประหยัด มีความน่าเชื่อถือสูงและอายุการใช้งานยาวนาน

รายละเอียดเทคนิค

ปริมาตร	รายละเอียด
ระยะทางไดนามิก	≥±400°/s
ความคัดค้านในระยะเวลา	< 1°/h
ความแม่นยํา (100s)	00.01°/h ~ 0.003°/h
การเดินแบบสุ่มแบบมุม (ARW)	< 0.0015°/√hr, 1σ
การตรวจจับการสั่นสะเทือน	20 ~ 500Hz, 5.3 กรัม
ความกว้างแบนด์วิธ	> 200Hz
เปิดเวลา	ปี 30
รูปแบบสัญญาณออก	RS-422
อัตราการอัพเดทสัญญาณออก	500Hz ~ 4000Hz
อัตราการออกสัญญาณ Baud	115200bps ~ 921600bps
อุณหภูมิการทํางาน	-40°C ~ +70°C
อุณหภูมิในการเก็บ	-55°C ~ +85°C
พลังงาน	5V
เครื่องเชื่อม (9 ปิน)	J30JZ/XN9TJCAL01
การบริโภคพลังงาน	≤3W
MTBF (ต่อ MIL-HDBK-217-F)	> 150,000 ชั่วโมง
น้ําหนัก	≤ 560 กรัม
ขนาด	98 มม * 98 มม * 35 มม

การทดสอบตนเองที่ติดตั้ง:ความสามารถในการวินิจฉัยตนเองที่ครบวงจร ให้ความน่าเชื่อถือในการปฏิบัติงานและความสมบูรณ์แบบของระบบ
