การสกรีนการสั่นสะเทือน ความกว้างแบนด์สูง การควบคุมการออกแบบที่คอมแพคต์ เกรดไฟเบอร์ออปติก ไจรัสโคป TDFG60D

Name: การสกรีนการสั่นสะเทือน ความกว้างแบนด์สูง การควบคุมการออกแบบที่คอมแพคต์ เกรดไฟเบอร์ออปติก ไจรัสโคป TDFG60D
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG60D
Price: 10,250.00 USD
Availability: InStock

คุณสมบัติที่สำคัญ

ชื่อแบรนด์: NAVI OPTICS

หมายเลขรุ่น: TDFG60D

สถานที่กำเนิด: จีน

การรับรอง: CCS

ปริมาณการสั่งซื้อขั้นต่ำ: 1 ชุด

ความสามารถในการจัดหา: 30 ชุดต่อเดือน

เวลาการส่งมอบ: 15 วัน

บรรจุภัณฑ์มาตรฐาน: กล่องกล่อง

TDFG60D Control Grade Fiber Optic Gyroscope.pdf

PDF

สรุปผลิตภัณฑ์

เครื่องตรวจจับการสั่นสะเทือน ระดับการควบคุม ไจรัสโคปไฟเบอร์ออปติก TDFG60D ระดับการควบคุม TDFG60D ไจโรสโกปไฟเบอร์ออปติก คําแนะนํา จิโรสโกปไฟเบอร์ออปติก เป็นเซ็นเซอร์ความเร็วมุมที่ใช้อิทธิพล Sagnac ออปติก โดยใช้เทคโนโลยีการตรวจจับวงจรปิดดิจิตอลที่มีประสิทธิภาพสูงมันออกข้อมูลความเร็วมุมตัวพกพา มากกว่า ...

คุณสมบัติที่กําหนดเองของสินค้า

เน้น

จีโรสโกปไฟเบอร์ออปติก ระดับควบคุม

,

เครื่องสกรีนการสั่น สายไฟเบอร์ออปติก ไจโรสโคป

ช่วงไดนามิก:

≥±400°/วินาที

อคติในการวิ่ง:

＜2 °/H

ความแม่นยำ (10 วินาที):

1 °/h ~ 0.5 °/h

arw （การเดินแบบสุ่มเชิงมุม:

＜0.04 °/√hr, 1σ

การคัดกรองการสั่นสะเทือน:

20~2000Hz,6.06ก

แบนด์วิธ:

＞ 200Hz

น้ำหนัก:

≤260ก

ขนาด:

60 มม. × 68 มม. × 47 มม.

รายละเอียดสินค้า

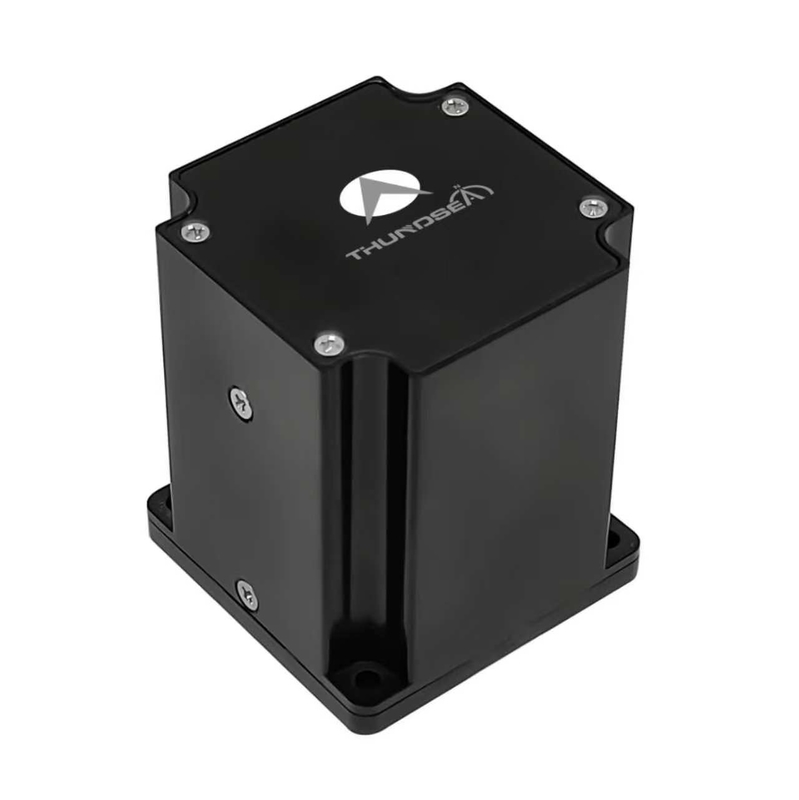

เครื่องตรวจจับการสั่นสะเทือน ระดับการควบคุม ไจรัสโคปไฟเบอร์ออปติก TDFG60D

ระดับการควบคุม TDFG60D ไจโรสโกปไฟเบอร์ออปติก

คําแนะนํา

จิโรสโกปไฟเบอร์ออปติก เป็นเซ็นเซอร์ความเร็วมุมที่ใช้อิทธิพล Sagnac ออปติก โดยใช้เทคโนโลยีการตรวจจับวงจรปิดดิจิตอลที่มีประสิทธิภาพสูงมันออกข้อมูลความเร็วมุมตัวพกพา มากกว่า 4KHz ในเวลาจริง ผ่านพอร์ตลําดับ.ชุดผลิตภัณฑ์นี้ประกอบด้วยการปรับแต่งแกนเดียว, แกนสองและแกนสามด้วยแบบแบบสองแกนและสามแกนที่สามารถตรวจจับข้อมูลความเร็วมุมในระยะเดียวกันผ่านแกนตรงข้ามหลายแกนผ่านเทคโนโลยีแหล่งแสงและวงจรการแก้ไขที่แบ่งปัน.

การใช้งาน

เทคโนโลยีการตรวจจับที่ทันสมัยนี้ ถูกออกแบบมาเพื่อระบบการปรับปรุงความแม่นยํา ในกระสุนที่นําทางและกลไกควบคุมอารมณ์ในอากาศมันยังให้บริการความต้องการในการวัดการเคลื่อนไหวความแม่นยําสูงในระบบอัตโนมัติอุตสาหกรรมและหุ่นยนต์

ลักษณะสําคัญ

การออกแบบแบบแข็งโดยสิ้นเชิง ไม่มีส่วนเคลื่อนไหว
ความสามารถในการเปิดทันทีด้วยผลิตดิจิตอลเพื่อการบูรณาการคอมพิวเตอร์ได้ง่าย
เสียงเสียงต่ํา การบริโภคพลังงานต่ํา และการใช้งานที่ประหยัด
ขนาดคอมแพคต์ การสร้างเบา และการออกแบบแบบยืดหยุ่น
ความน่าเชื่อถือสูงและอายุการใช้งานยาวนาน

รายละเอียดเทคนิค

ปริมาตรการทํางาน	รายละเอียด
ระยะทางไดนามิก	≥±400°/s
ความคัดค้านในระยะเวลา	< 2°/h
ความแม่น (10 วินาที)	1°/h~0.5°/h
การเดินแบบสุ่มแบบมุม (ARW)	< 0.04°/√hr, 1σ
การตรวจจับการสั่นสะเทือน	20~2000Hz, 6.06 กรัม
ความกว้างแบนด์วิธ	> 200Hz
เปิดเวลา	10s
รูปแบบสัญญาณออก	RS-422
อัตราการอัพเดทสัญญาณออก	500Hz ~ 4000Hz
อัตราการออกสัญญาณ Baud	230400bps ~ 921600bps
อุณหภูมิการทํางาน	-40°C ~ +70°C
อุณหภูมิในการเก็บ	-55°C ~ +85°C
พลังงาน	5V
เครื่องเชื่อม	J30J-9ZKP
การบริโภคพลังงาน	≤5W
MTBF (ต่อ MIL-HDBK-217-F)	> 120000 ชั่วโมง
น้ําหนัก	≤ 260 กรัม
ขนาด	60mm68mm47mm
