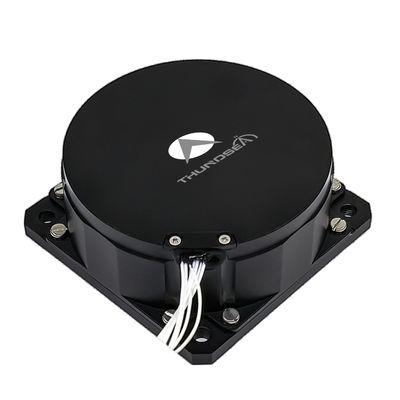

ระดับการควบคุม TDFG70S จีโรสโกปไฟเบอร์ออปติก (FOG) ความละเอียดสูง

Name: ระดับการควบคุม TDFG70S จีโรสโกปไฟเบอร์ออปติก (FOG) ความละเอียดสูง
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG70S
Price: 10,250.00 USD
Availability: InStock

คุณสมบัติที่สำคัญ

ชื่อแบรนด์: NAVI OPTICS

หมายเลขรุ่น: TDFG70S

สถานที่กำเนิด: จีน

การรับรอง: CCS

ปริมาณการสั่งซื้อขั้นต่ำ: 1 ชุด

ความสามารถในการจัดหา: 30 ชุดต่อเดือน

เวลาการส่งมอบ: 15 วัน

บรรจุภัณฑ์มาตรฐาน: กล่องกล่อง

TDFG70S Control Grade Fiber Optic Gyroscope.pdf

PDF

สรุปผลิตภัณฑ์

ระดับการควบคุม TDFG70S สายไฟเบอร์ออปติก ไจโรสโกป ภาพรวมสินค้า เครื่องจีโรสโกปไฟเบอร์ออปติก TDFG70S เป็นเครื่องตรวจจับความเร็วมุมที่พัฒนาขึ้น ซึ่งทํางานตามอาการ Sagnac ในระบบออปติก โดยมีระบบควบคุมวงจรปิดดิจิตอลที่ซับซ้อน,มันให้การวัดความเร็วมุมในเวลาจริงของแพลตฟอร์มที่เคลื่อนไหวผ่านอินเตอร์เฟซลําดับค...

คุณสมบัติที่กําหนดเองของสินค้า

เน้น

จิโรสโกปไฟเบอร์ออปติกคอมแพคต์

,

จีโรสโกปไฟเบอร์ออปติก ระดับควบคุม

ช่วงไดนามิก:

≥±400°/วินาที

อคติในการวิ่ง:

＜1 °/h

ความแม่นยำ (10 วินาที):

0.05 °/h ~ 0.03 °/h

arw （การเดินแบบสุ่มเชิงมุม:

＜0.005 °/√hr, 1σ

การคัดกรองการสั่นสะเทือน:

20~2000Hz,6.06ก

แบนด์วิธ:

＞ 200Hz

น้ำหนัก:

≤300g

ขนาด:

70 มม. × 70 มม. × 30 มม.

รายละเอียดสินค้า

ระดับการควบคุม TDFG70S สายไฟเบอร์ออปติก ไจโรสโกป

ภาพรวมสินค้า

เครื่องจีโรสโกปไฟเบอร์ออปติก TDFG70S เป็นเครื่องตรวจจับความเร็วมุมที่พัฒนาขึ้น ซึ่งทํางานตามอาการ Sagnac ในระบบออปติก โดยมีระบบควบคุมวงจรปิดดิจิตอลที่ซับซ้อน,มันให้การวัดความเร็วมุมในเวลาจริงของแพลตฟอร์มที่เคลื่อนไหวผ่านอินเตอร์เฟซลําดับความเร็วสูงที่มีอัตราการเก็บตัวอย่างเกิน 4 kHz

การตั้งค่าและความสามารถ

มีให้บริการในรูปแบบแกนเดียว, แกนสองและแกนสาม สายสินค้านี้สามารถให้การร่วมกันหลายแกนสําหรับการวิเคราะห์การเคลื่อนไหวแบบไดนามิกที่ครบวงจรรูปแบบสองและสามแกนสามารถตรวจจับแกนตรงข้ามกันได้พร้อมกัน ผ่านการออกแบบที่บูรณาการที่มีส่วนประกอบทางออทติกและหน่วยประมวลผลอิเล็กทรอนิกส์ร่วมกัน, รับประกันความสอดคล้องในการวัดที่แม่นยําในทุกแกน

การใช้งาน

อุดมสมบูรณ์สําหรับอุปกรณ์รักษาความมั่นคงและควบคุม สําหรับอาวุธที่นําทาง, ธนูกระสุนยุทธศาสตร์, ทอร์เปโด, ระบบควบคุมอารมณ์, และอุปกรณ์อุตสาหกรรมระดับกลางถึงสูงที่ต้องการการตรวจจับการเคลื่อนไหวที่แม่นยํา

ลักษณะสําคัญ

การออกแบบแบบแข็งโดยสิ้นเชิง ไม่มีส่วนเคลื่อนไหว
ความสามารถในการเปิดทันทีด้วยผลิตดิจิตอลเพื่อการบูรณาการคอมพิวเตอร์ได้ง่าย
ขนาดคอมแพคต์ การสร้างเบา และการออกแบบแบบยืดหยุ่น
เสียงเสียงต่ํา การบริโภคพลังงานต่ํา และการใช้งานที่ประหยัด
ความน่าเชื่อถือสูงและอายุการใช้งานยาวนาน

รายละเอียดเทคนิค

ปริมาตรการทํางาน	รายละเอียด
ระยะทางไดนามิก	≥±400°/s
ความคัดค้านในระยะเวลา	< 1°/h
ความแม่น (10 วินาที)	00.05°/h ~ 0.03°/h
การเดินแบบสุ่มแบบมุม (1σ)	< 0.005°/√hr
การตรวจจับการสั่นสะเทือน	20~2000Hz, 6.06 กรัม
ความกว้างแบนด์วิธ	> 200Hz
เปิดเวลา	10s
รูปแบบสัญญาณออก	RS-422
อัตราการอัพเดทสัญญาณออก	500Hz ~ 4000Hz
อัตราการออกสัญญาณ Baud	115200bps ~ 921600bps
อุณหภูมิการทํางาน	-40°C ~ +70°C
อุณหภูมิในการเก็บ	-55°C ~ +85°C
พลังงาน	5V
เครื่องเชื่อม	J30J-15TJL
การบริโภคพลังงาน	≤3W
MTBF (ต่อ MIL-HDBK-217-F)	> 150,000 ชั่วโมง
น้ําหนัก	≤ 300 กรัม
ขนาด	70mm * 70mm * 30mm
