คุณภาพ ระดับการควบคุม TDFG60S ไจโรสโกปไฟเบอร์ออปติก ด้วยความกว้างขวางแบนด์สูงและการออกแบบที่คอมแพคต์ โรงงาน

ระดับการควบคุม TDFG60S ไจโรสโกปไฟเบอร์ออปติก ด้วยความกว้างขวางแบนด์สูงและการออกแบบที่คอมแพคต์

Name: ระดับการควบคุม TDFG60S ไจโรสโกปไฟเบอร์ออปติก ด้วยความกว้างขวางแบนด์สูงและการออกแบบที่คอมแพคต์
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG60S
Price: 10,250.00 USD
Availability: InStock

คุณสมบัติที่สำคัญ

ชื่อแบรนด์: NAVI OPTICS

หมายเลขรุ่น: TDFG60S

สถานที่กำเนิด: จีน

การรับรอง: CCS

ปริมาณการสั่งซื้อขั้นต่ำ: 1 ชุด

ความสามารถในการจัดหา: 30 ชุดต่อเดือน

เวลาการส่งมอบ: 15 วัน

บรรจุภัณฑ์มาตรฐาน: กล่องกล่อง

TDFG60S Control Grade Fiber Optic Gyroscope.pdf

PDF

สรุปผลิตภัณฑ์

FOG เกรดควบคุมที่มีแบนด์วิดธ์ >200Hz, ช่วง ±400°/s, ความเสถียรอคติ <1°/h การออกแบบโซลิดสเตตทั้งหมดขนาดกะทัดรัด น้ำหนักเบา สำหรับอาวุธนำทาง ระบบป้องกันภาพสั่นไหว และการควบคุมทางอุตสาหกรรม

คุณสมบัติที่กําหนดเองของสินค้า

เน้น

จิโรสโกปไฟเบอร์ออปติกความกว้างแบนด์สูง

,

จีโรสโกปไฟเบอร์ออปติก ระดับควบคุม

ช่วงไดนามิก:

≥±400°/วินาที

อคติในการวิ่ง:

＜1 °/h

ความแม่นยำ (10 วินาที):

0.2 °/h ~ 0.05 °/H

arw （การเดินแบบสุ่มเชิงมุม:

＜0.01 °/√hr, 1σ

การคัดกรองการสั่นสะเทือน:

20~2000Hz,6.06ก

แบนด์วิธ:

＞ 200Hz

น้ำหนัก:

≤200g

ขนาด:

60 มม. × 60 มม. × 28.5 มม.

รายละเอียดสินค้า

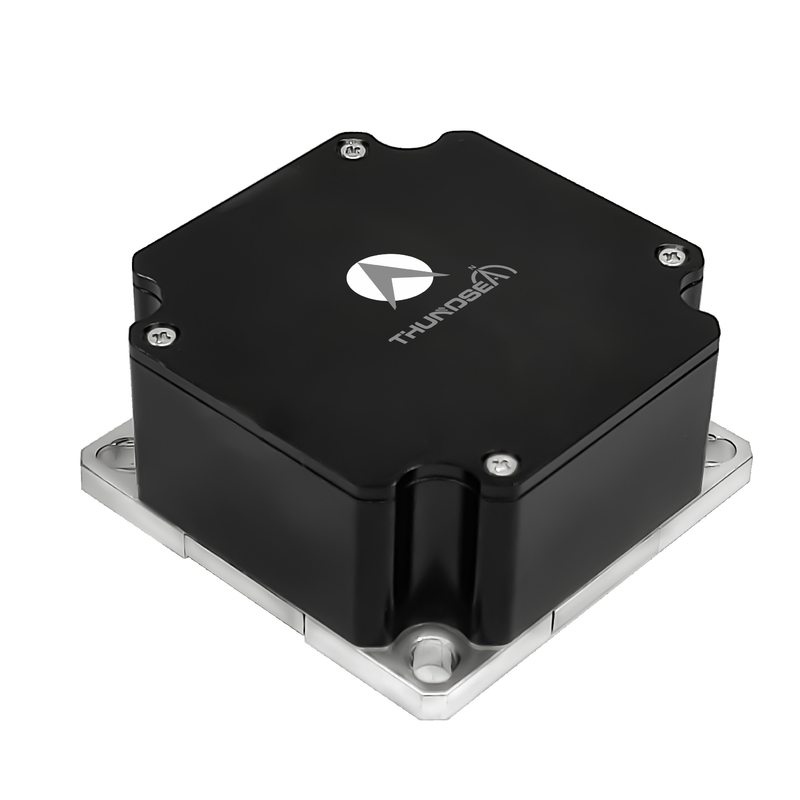

ระดับการควบคุม TDFG60S ไจรัสโคปไฟเบอร์ออปติก ความกว้างแบนด์สูง

ภาพรวมสินค้า

เครื่องจีโรสโกปไฟเบอร์ออปติก TDFG60S เป็นเซ็นเซอร์ความเร็วมุมที่พัฒนาขึ้นที่ใช้อิทธิพล Sagnac ออปติก ด้วยเทคโนโลยีวงจรปิดดิจิตอลที่มีประสิทธิภาพสูงมันให้ข้อมูลความเร็วมุมในเวลาจริง ผ่านการสื่อสารแบบเรียงลําดับ ในความถี่ที่เกิน 4kHz. มีให้เลือกในรูปแบบแกนเดียว, แกนสอง, และสามแกนมีรุ่นหลายแกนที่มีแหล่งแสงและวงจรประมวลผลสัญญาณร่วมกันเพื่อการวัดพร้อมกันข้ามแกนตรง.

การใช้งาน

อุดมสมบูรณ์สําหรับอุปกรณ์รักษาความมั่นคงและควบคุมในอาวุธที่นํา, ระบบควบคุมอารมณ์, กระสุนยุทธศาสตร์, ทอร์เปโด, และอุปกรณ์อุตสาหกรรมระดับกลางถึงสูงที่ต้องการการตรวจจับการเคลื่อนไหวที่แม่นยํา

ลักษณะสําคัญ

การออกแบบที่คอมแพคต์ มีขนาดเล็กและน้ําหนักเบา
ความสามารถในการเปิดทันทีด้วยผลิตดิจิตอลสําหรับการบูรณาการคอมพิวเตอร์
เสียงเสียงต่ํา การบริโภคพลังงานต่ํา และการใช้งานที่ประหยัด
การออกแบบแบบแข็งโดยสิ้นเชิง ไม่มีส่วนเคลื่อนไหว
ความน่าเชื่อถือสูงและอายุการใช้งานยาวนาน

รายละเอียดเทคนิค

ปริมาตรการทํางาน	รายละเอียด
ระยะทางไดนามิก	≥±400°/s
ความคัดค้านในระยะเวลา	< 1°/h
ความแม่น (10 วินาที)	0.2°/h ~ 0.05°/h
การเดินแบบสุ่มแบบมุม (ARW)	< 0.01°/√hr, 1σ
การตรวจจับการสั่นสะเทือน	20~2000Hz, 6.06 กรัม
ความกว้างแบนด์วิธ	> 200Hz
เปิดเวลา	10s
รูปแบบสัญญาณออก	RS-422
อัตราการอัพเดทสัญญาณออก	500Hz ~ 4000Hz
อัตราการออกสัญญาณ Baud	115200bps ~ 921600bps
อุณหภูมิการทํางาน	-40°C ~ +70°C
อุณหภูมิในการเก็บ	-55°C ~ +85°C
พลังงาน	5V
เครื่องเชื่อม	J30J-15TJL
การบริโภคพลังงาน	≤3W
MTBF (MIL-HDBK-217-F)	> 150,000 ชั่วโมง
น้ําหนัก	≤ 200 กรัม
ขนาด	60 มิลลิเมตร * 60 มิลลิเมตร * 28.5 มิลลิเมตร
