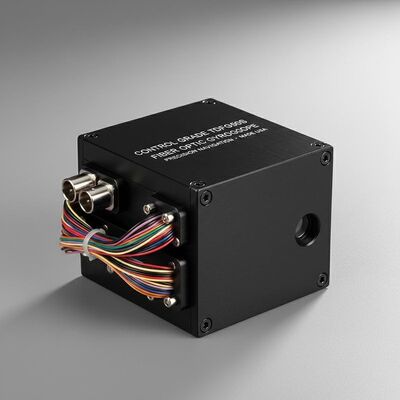

คุณภาพ ระดับการควบคุม TDFG50S จิโรสโกปไฟเบอร์ออปติกขนาดเล็กประสิทธิภาพสูง สําหรับการนําทางแม่นยํา โรงงาน

ระดับการควบคุม TDFG50S จิโรสโกปไฟเบอร์ออปติกขนาดเล็กประสิทธิภาพสูง สําหรับการนําทางแม่นยํา

Name: ระดับการควบคุม TDFG50S จิโรสโกปไฟเบอร์ออปติกขนาดเล็กประสิทธิภาพสูง สําหรับการนําทางแม่นยํา
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG50S
Price: 10,250.00 USD
Availability: InStock

คุณสมบัติที่สำคัญ

ชื่อแบรนด์: NAVI OPTICS

หมายเลขรุ่น: TDFG50S

สถานที่กำเนิด: จีน

การรับรอง: CCS

ปริมาณการสั่งซื้อขั้นต่ำ: 1 ชุด

ความสามารถในการจัดหา: 30 ชุดต่อเดือน

เวลาการส่งมอบ: 15 วัน

บรรจุภัณฑ์มาตรฐาน: กล่องกล่อง

TDFG50S Control Grade Fiber Optic Gyroscope.pdf

PDF

สรุปผลิตภัณฑ์

เกรดการควบคุม TDFG50S FOG: ไจโรสโคปไฟเบอร์ออปติกประสิทธิภาพสูงที่มีช่วง ±400°/s, ความเสถียรของอคติ <2°/h และ ARW 0.03°/√ชม. การออกแบบกะทัดรัด 50 มม. โครงสร้างโซลิดสเตตทั้งหมด และความน่าเชื่อถือ MIL-HDBK-217F (>150k ชม. MTBF) เหมาะอย่างยิ่งสำหรับระบบนำทางขีปนาวุธ การทรงตัว และระบบควบคุมทางอุตสาหกรรม

คุณสมบัติที่กําหนดเองของสินค้า

เน้น

จีโรสโกปไฟเบอร์ออปติก ระดับควบคุม

,

จิโรสโกปไฟเบอร์ออปติกความสามารถสูง

ช่วงไดนามิก:

≥±400°/วินาที

อคติในการวิ่ง:

＜2 °/H

ความแม่นยำ (10 วินาที):

0.5 °/h ~ 0.2 °/h

arw （การเดินแบบสุ่มเชิงมุม:

＜0.03 °/√hr, 1σ

การคัดกรองการสั่นสะเทือน:

20~2000Hz,6.06ก

แบนด์วิธ:

＞ 200Hz

น้ำหนัก:

≤160g

ขนาด:

50 มม. × 50 มม. × 30 มม.

รายละเอียดสินค้า

ระดับการควบคุม TDFG50S ไจโรสโกปไฟเบอร์ออปติก

เครื่องจีโรสโกปไฟเบอร์ออปติก TDFG50S เป็นเซ็นเซอร์ความเร็วมุมที่มีประสิทธิภาพสูง โดยใช้เทคโนโลยีการตรวจจับวงจรปิดแบบดิจิตอลทั้งหมดอุปกรณ์ระดับการควบคุมนี้ให้ข้อมูลความเร็วมุมในเวลาจริง ในอัตราที่เกิน 4kHz ผ่านอินเตอร์เฟซลําดับ.

ภาพรวมสินค้า

โดยใช้อิฟเฟ็ค Sagnac ทางออทคติก ซีรีย์ไจโรสโกปไฟเบอร์ออทคติกนี้ประกอบด้วยการปรับแต่งแกนเดียว, แกนสอง และแกนสามรูปแบบหลายแกนใช้เทคโนโลยีแหล่งแสงและวงจรแก้ไขที่แบ่งปันเพื่อตรวจจับความเร็วมุมพร้อมกันข้ามหลายแกนตรง.

การใช้งาน

อุดมสมบูรณ์สําหรับระบบสถาปนาการและควบคุมในอาวุธที่นําทาง, พลาตฟอร์มควบคุมอารมณ์, ทอร์เปโด, ปืนกระสุนยุทธศาสตร์, และอุปกรณ์อุตสาหกรรมระดับกลางถึงระดับสูงที่ต้องการการตรวจจับการเคลื่อนไหวอย่างแม่นยํา.

ลักษณะสําคัญ

การออกแบบที่คอมแพคต์ มีสัดส่วนเล็ก และการสร้างที่เบา
สถาปัตยกรรมที่แข็งแรงโดยสิ้นเชิง โดยไม่มีส่วนเคลื่อนไหวเพื่อความน่าเชื่อถือเพิ่มขึ้น
ความสามารถในการเปิดทันทีด้วยผลิตดิจิตอลเพื่อการบูรณาการคอมพิวเตอร์
การทํางานด้วยเสียงต่ําและการใช้พลังงานอย่างน้อย
การแก้ไขที่มีประสิทธิภาพในเรื่องค่าใช้จ่าย กับอายุการใช้งานที่ยาวนาน

รายละเอียดเทคนิค

ปริมาตรการทํางาน	รายละเอียด
ระยะทางไดนามิก	≥±400°/s
ความคัดค้านในระยะเวลา	< 2°/h
ความแม่น (10 วินาที)	0.5°/h ~ 0.2°/h
การเดินแบบสุ่มแบบมุม (ARW)	< 0.03°/√hr, 1σ
การตรวจจับการสั่นสะเทือน	20~2000Hz, 6.06 กรัม
ความกว้างแบนด์วิธ	> 200Hz
เปิดเวลา	10s
รูปแบบสัญญาณออก	RS-422
อัตราการอัพเดทสัญญาณออก	500Hz ~ 4000Hz
อัตราการออกสัญญาณ Baud	115200bps ~ 921600bps
อุณหภูมิการทํางาน	-40°C ~ +70°C
อุณหภูมิในการเก็บ	-55°C ~ +85°C
พลังงาน	5V
เครื่องเชื่อม	J30J-15TJL
การบริโภคพลังงาน	≤3W
MTBF (MIL-HDBK-217-F)	> 150,000 ชั่วโมง
น้ําหนัก	≤ 160 กรัม
ขนาด	50 มิลลิเมตร * 50 มิลลิเมตร * 30 มิลลิเมตร

แท็ก

ไจโรสโคปแบบอินเนอร์เชียล 3 แกน

ไจโรสโคปแบบดิจิทัลแกนเดียว

จิโรสโกปออปติก
