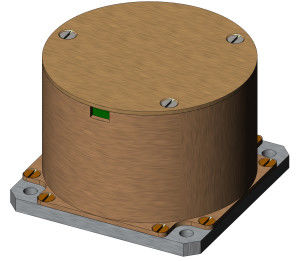

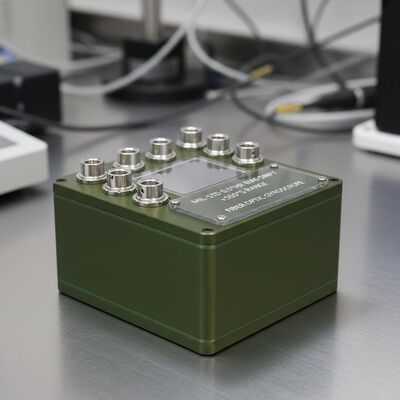

คุณภาพ ระดับทหาร 0.5 °/hr Bias Drift Gyro แบบแกนเดียวที่มีระยะ ±500°/s ไฟเบอร์ออปติก ไจโรสโกป โรงงาน

ระดับทหาร 0.5 °/hr Bias Drift Gyro แบบแกนเดียวที่มีระยะ ±500°/s ไฟเบอร์ออปติก ไจโรสโกป

Name: ระดับทหาร 0.5 °/hr Bias Drift Gyro แบบแกนเดียวที่มีระยะ ±500°/s ไฟเบอร์ออปติก ไจโรสโกป
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: XB120 / F50
Price: 10,250.00 USD
Availability: InStock

คุณสมบัติที่สำคัญ

ชื่อแบรนด์: Navioptics

หมายเลขรุ่น: XB120 / F50

สถานที่กำเนิด: ประเทศจีน

การรับรอง: CCS

ปริมาณการสั่งซื้อขั้นต่ำ: หนึ่งชุด

ความสามารถในการจัดหา: 30 ชุดต่อเดือน

เวลาการส่งมอบ: 15 วัน

บรรจุภัณฑ์มาตรฐาน: กล่องกระดาษ

สรุปผลิตภัณฑ์

ไจโรสโคปไฟเบอร์ออปติกเกรด F50 ระดับทหารที่มีการเบี่ยงเบนไบแอส 0.5°/ชม. ช่วง ±500°/s และแบนด์วิดท์ 200Hz การออกแบบขนาดกะทัดรัด 50×50×35 มม. ทำงานได้ตั้งแต่ -40°C ถึง 60°C ประสิทธิภาพที่ผ่านการรับรองโดยใช้พลังงานต่ำต่ำกว่า 5W

คุณสมบัติที่กําหนดเองของสินค้า

เน้น

0.5 ° / Hr โซลิดสเตตไจโรสโคป

,

แกนเดี่ยว Gyroscope เรือ

,

ไฟเบอร์ออปติก mems Gyroscope

แสดง:

320 x 240 พิกเซล, 8 "TFT 800*600 PIX, 3.5 TFT LCD, จอแสดงผล TFT ขนาด 3.5 นิ้ว, 3.5" TFT-LC

รายละเอียดสินค้า

0.5 °/Hr Bias Drift จีโร่แกนเดียว

รุ่น XB120/F50 เครื่องจิโรสโกปไฟเบอร์ออปติกแบบแกนเดียว ความแม่นยําสูง

ไจโรสโกปไฟเบอร์ออปติกประเภท F50 เป็นไจโรสโกปไฟเบอร์ออปติกประเภททหารบกที่มีความแม่นยําต่ํามหาวิทยาลัยอากาศศาสตร์และอวกาศศาสตร์ปักกิ่ง, พร้อมประสิทธิภาพการเคลื่อนไหว 0.5°/hr

ตัวชี้วัดผลงานหลัก

ปริมาตร	รายละเอียด	สภาพการทดสอบ
Bias Drift ในช่วงอุณหภูมิเต็ม (-40 °C ถึง 60 °C)	<0.5°/hr (1σ)	การทดสอบต่อเนื่อง 2 ชั่วโมง ผลดี 10 วินาที
ความซ้ําซ้ําของ Bias Drift ในช่วงอุณหภูมิเต็ม (-40 °C ถึง 60 °C)	<0.5°/hr (1σ)	ผลการคํานวณของข้อมูลการทดสอบ 6 ครั้ง
เดินแบบสุ่ม	< 0.05°/√hr
ปัจจัยปริมาณ ความไม่เส้นตรงในช่วงอุณหภูมิเต็ม (-40 °C ถึง 60 °C)	< 200ppm (1σ)
ปัจจัยปริมาณ การซ้ําในช่วงอุณหภูมิเต็ม (-40 °C ถึง 60 °C)	< 200ppm (1σ)	ผลการคํานวณของข้อมูลการทดสอบ 3 ครั้ง
ระยะของอัตรามุมที่วัด	± 500°/วินาที	สามารถปรับได้ตามความต้องการ
ความกว้างแบนด์วิธ	≥ 200Hz	ความกว้างแบนด์เวทภายในวงจรปิดใหญ่กว่า 2K และอัตราการอัพเดทของข้อมูลผลิตกําหนดความกว้างแบนด์เวทของ gyroscope
อุณหภูมิการทํางาน	-40°C ถึง 60°C
อุณหภูมิการเก็บรักษา	-50°C ถึง 70°C
การสั่นสะเทือน	4.2g, 20Hz-1000Hz	สั่นสะเทือนความถี่โดยไม่มีเสียงสะท้อน

การนิยามอินเตอร์เฟซกล

ขนาด และ น้ําหนัก

ปริมาตร	รายละเอียด
ขนาดรูป	50 มิลลิเมตร * 50 มิลลิเมตร * 35 มิลลิเมตร
น้ําหนัก	≤ 120 กรัม
ระยะหุ้นการติดตั้ง	41 มิลลิเมตร * 41 มิลลิเมตร
สกรูติดตั้ง	φ34
ความแม่นยําของพื้นที่ติดตั้ง	ความเรียบ 0.01mm

ระดับทหาร 0.5 °/hr Bias Drift Gyro แบบแกนเดียวที่มีระยะ ±500°/s ไฟเบอร์ออปติก ไจโรสโกป 0

ความต้องการพลังงาน

XB120/F50 ไจโรสโกปไฟเบอร์ออปติก ใช้พลังงานจากไฟฟ้า +5V DC

ปริมาตร	รายละเอียด	หมายเหตุ
พลังงานพลังงาน +5V	5W	ปัจจุบันแรงกระตุ้นสูงสุดใกล้ 2A
-5V พลังงาน	3W
ความแม่นยําของพลังงาน	± 5%
ความแรงคลื่น	20mV Vpp
การบริโภคพลังงานของเครื่อง gyroscope ในอุณหภูมิห้อง	< 2W
อุณหภูมิเต็ม การบริโภคพลังงานของจิโรสโกป	< 5W	-40°C ถึง 60°C

การนิยามอินเตอร์เฟซและโปรโตคอลสื่อสาร

อินเตอร์เฟซภายนอกของจิโรสโกปรับใช้โหมด lead-out การนิยามของสาย lead-out AF-250A-7*012, จุดเดียวและเส้นเดียว, ความยาวไม่น้อยกว่า 150 มิลลิเมตร, การกําหนดนําจะแตกต่างกันด้วยสี

โต๊ะไฟฟ้า

คุณสมบัติไฟฟ้า	สีหมึก	รายละเอียดของดิน
T+	สีเขียว	AF-250A-7*012
T-	สีม่วง	AF-250A-7*012
-5V	สีเหลือง	AF-250A-7*012
GND	สีดํา	AF-250A-7*012
+5V	สีแดง	AF-250A-7*012

ระดับทหาร 0.5 °/hr Bias Drift Gyro แบบแกนเดียวที่มีระยะ ±500°/s ไฟเบอร์ออปติก ไจโรสโกป 1

ระดับทหาร 0.5 °/hr Bias Drift Gyro แบบแกนเดียวที่มีระยะ ±500°/s ไฟเบอร์ออปติก ไจโรสโกป 2

ระดับทหาร 0.5 °/hr Bias Drift Gyro แบบแกนเดียวที่มีระยะ ±500°/s ไฟเบอร์ออปติก ไจโรสโกป 3
