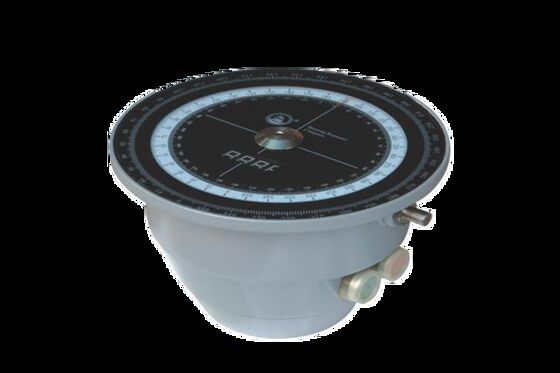

TDF-18 เข็มทิศรีพีทเตอร์แบริ่ง

Name: TDF-18 เข็มทิศรีพีทเตอร์แบริ่ง
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: ทีดีเอฟ-18
Price: 10,250.00 USD
Availability: InStock

คุณสมบัติที่สำคัญ

ชื่อแบรนด์: Navioptics

หมายเลขรุ่น: ทีดีเอฟ-18

สถานที่กำเนิด: จีน

การรับรอง: CCS

ปริมาณการสั่งซื้อขั้นต่ำ: 1

ความสามารถในการจัดหา: 30 ชุดต่อเดือน

เวลาการส่งมอบ: 2 เดือน

เงื่อนไขการชำระเงิน: ที/ที

บรรจุภัณฑ์มาตรฐาน: กล่องกระดาษ

สรุปผลิตภัณฑ์

ตดีเอฟ-18 เข็มทิศทวนแบริ่ง Ⅰภาพรวม ที่ TDF-18ขต่างหูรอีพีเตอร์ส เข็มทิศเป็นเข็มทิศย่อยรูปแบบใหม่ซึ่งมีขนาดกะทัดรัดและสามารถติดตั้งแบบฝัง ติดผนัง หรือแบบตั้งโต๊ะได้ สามารถส่งทิศทางของเรือที่ระบุโดยเข็มทิศไฟฟ้าไปยังสถานที่ใดๆ บนเรือที่ต้องการทิศทางของเรือ และใช้เทคโนโลยีอิเล็กทรอนิกส์ภายในและเทคโนโลยี...

คุณสมบัติที่กําหนดเองของสินค้า

รายละเอียดสินค้า

ตดีเอฟ-18 เข็มทิศทวนแบริ่ง

Ⅰภาพรวม

ที่ TDF-18ขต่างหูรอีพีเตอร์ส เข็มทิศเป็นเข็มทิศย่อยรูปแบบใหม่ซึ่งมีขนาดกะทัดรัดและสามารถติดตั้งแบบฝัง ติดผนัง หรือแบบตั้งโต๊ะได้ สามารถส่งทิศทางของเรือที่ระบุโดยเข็มทิศไฟฟ้าไปยังสถานที่ใดๆ บนเรือที่ต้องการทิศทางของเรือ และใช้เทคโนโลยีอิเล็กทรอนิกส์ภายในและเทคโนโลยีคอมพิวเตอร์ หากสัญญาณเข็มทิศไฟฟ้าเป็นแบบอะนาล็อก คุณสามารถใช้ตัวแปลงอนาล็อกเป็นดิจิทัลของเราเพื่อแปลงสัญญาณอะนาล็อกเป็นสัญญาณดิจิทัลก่อนที่จะเชื่อมต่อกับเครื่องนี้

Ⅱข้อมูลจำเพาะทางเทคนิค

ขนาดและน้ำหนัก	ขนาด	ดูแผนภาพขนาดเค้าร่าง
ขนาดและน้ำหนัก	น้ำหนัก	ประมาณ 11 กก
พารามิเตอร์ทางกล	ปณิธาน	0.1°
	การอ่านความแม่นยำ	< 0.5°
	การป้องกันระดับ	IP56
พารามิเตอร์ทางไฟฟ้า	แรงดันไฟฟ้า	24VDC
	การใช้พลังงาน	ประมาณ 6 วัตต์
	ส่วนหัวของอินเทอร์เฟซแบบอนุกรม	RS485 หรือ RS422
พารามิเตอร์อื่นๆ	อุณหภูมิในการทำงาน	-25°ซ ถึง +70°ซ
อินเทอร์เฟซ NEMA	อัตรารับส่งข้อมูล4800 / 1 บิตเริ่มต้น / 1 บิตหยุด / ไม่มีความเท่าเทียมกัน; ข้อมูลคำชี้แจงที่รองรับต้องเป็นไปตามมาตรฐานโปรโตคอล NMEA-0183 เวอร์ชัน 2.00 รูปแบบคำสั่งส่วนหัวที่รองรับมีดังนี้: $xxHDT,xxx.x,Tซีซี<CR><CF> $xxHDM,xxx.x,Tซีซี<CR><CF> $xxHDG,xxx.x,,,,ซีซี<CR><CF> ที่ไหน: xxx.x มุมมุ่งหน้าของเข็มทิศไฟฟ้า ซีซี เช็คซัม <ซีอาร์> การคืนรถ < CF> ไลน์ฟีด (LF)

Ⅲ การวาดมิติ

TDF-18 เข็มทิศรีพีทเตอร์แบริ่ง 0
