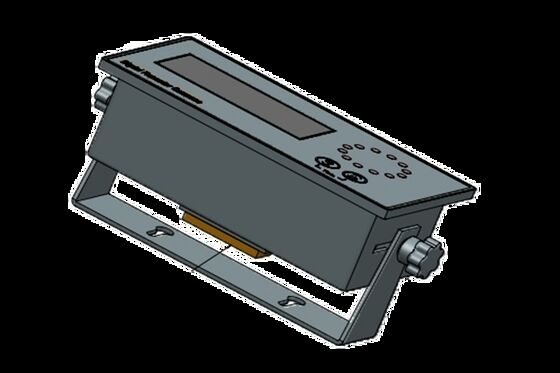

กัมพัส TDD-5 ตัวซ้ําดิจิตอล ที่มีความแม่นยํา 0.1 องศา พลังงาน 24 วอลต์ DC และอินเตอร์เฟซ RS422/RS232 สําหรับการนําทางเรือ

Name: กัมพัส TDD-5 ตัวซ้ําดิจิตอล ที่มีความแม่นยํา 0.1 องศา พลังงาน 24 วอลต์ DC และอินเตอร์เฟซ RS422/RS232 สําหรับการนําทางเรือ
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: ทีดีดี-5
Price: 10,250.00 USD
Availability: InStock

คุณสมบัติที่สำคัญ

ชื่อแบรนด์: Navioptics

หมายเลขรุ่น: ทีดีดี-5

สถานที่กำเนิด: จีน

การรับรอง: CCS

ปริมาณการสั่งซื้อขั้นต่ำ: 1

เงื่อนไขการชำระเงิน: ที/ที

สรุปผลิตภัณฑ์

เข็มทิศทวนสัญญาณดิจิตอล TDD-5: เข็มทิศทางทะเลขนาดกะทัดรัดที่มีความแม่นยำ 0.1°, การป้องกัน IP22 และอินเทอร์เฟซ RS422/RS232 มีจอแสดงผลแบบอะนาล็อก/ดิจิตอลพร้อมความสว่างที่ปรับได้เพื่อการส่งผ่านทิศทางที่เชื่อถือได้

คุณสมบัติที่กําหนดเองของสินค้า

ขนาด:

แสดงไว้ในแบบร่างมิติ

น้ำหนัก:

ประมาณ 1 กก

ความแม่นยำในการอ่าน:

0.1°

อุณหภูมิในการทำงาน:

-15°C ~ + 60°C

แรงดันไฟฟ้า:

24V DC

การใช้พลังงาน:

ประมาณ 6 วัตต์

รายละเอียดสินค้า

คอมพัส TDD-5 ตัวซ้ําดิจิตอล

ภาพรวมสินค้า

TDD-5 Digital Repeater Compass เป็นคอมพัสรีพีเตอร์ที่ทันสมัยที่มีการออกแบบที่คอมแพคต์และตัวเลือกการติดตั้งที่ยืดหยุ่นรวมถึงการติดตั้ง, ติดผนัง, หรือการปรับปรุง desktop.อุปกรณ์ที่ทันสมัยนี้ส่งข้อมูลทิศทางของเรือ จากจิโรคัมพัส ไปยังจุดใดก็ได้บนเรือ.

โดยใช้เทคโนโลยีอิเล็กทรอนิกส์และคอมพิวเตอร์ล่าสุด คอมพัสซับซ้อนจะกําหนดเส้นหน้าและท้ายของเรือเป็นอิสระจากสถานที่ติดตั้งจิโรคัมพัส.

กัมพัสมีโหมดการแสดงแบบสองแบบ: อานาล็อกและดิจิตอล โดยสามารถปรับความสว่างได้ โดยใช้ปุ่มด้านหน้า

รายละเอียดเทคนิค

รายละเอียด	รายละเอียด
ขนาด	ตามที่แสดงในภาพลวดลายขนาด
น้ําหนัก	ประมาณ 1 kg
การ อ่าน ที่ ถูก ต้อง	0.1°
ระดับการป้องกัน	IP22
อุณหภูมิการทํางาน	-15°C ถึง +60°C
โวลเตชั่น	24V DC
การบริโภคพลังงาน	ประมาณ 6W
อินเตอร์เฟซลําดับหัวข้อ	RS422 หรือ RS232 (NMEA)
Port RS422	4800 บาวด์, 1 บิตเริ่มต้น, 1 บิตหยุด, ไม่มี parity
ระยะเวลาวงจร	120 ms

ความสอดคล้องกับอินเตอร์เฟซ NMEAการส่งข้อมูลเป็นไปตาม NMEA0183 เวอร์ชั่น 2.00 (IEC 61162-1) คําสั่งที่รองรับประกอบด้วย:

$xxHDTxxx.x,T*cc
$xxHDM,xxx.x,T*cc
$xxHDGxxx.x,*cc

โดยที่: xxx.x เป็นค่าทิศทางคอมพาสซ้ํา *CC เป็นบิตการตรวจสอบ hexadecimal (00-FF)คือ Enter และคือการอพยพ

การวาดมิติ

กัมพัส TDD-5 ตัวซ้ําดิจิตอล ที่มีความแม่นยํา 0.1 องศา พลังงาน 24 วอลต์ DC และอินเตอร์เฟซ RS422/RS232 สําหรับการนําทางเรือ 0
