รายละเอียดสินค้า:
|
| ความเสถียรของอคติเป็นศูนย์ (100s): | 0.05 °/H | ความเสถียรของอคติเป็นศูนย์ (10s): | 0.1 °/h |
|---|---|---|---|
| ความเสถียรอุณหภูมิอุณหภูมิตัวแปรศูนย์อคติ: | 0.1 °/h | ปัจจัยระดับอุณหภูมิเต็ม: | ≤200ppm |
| ค่าสัมประสิทธิ์การเดินแบบสุ่ม: | 0.008 °/√h | ช่วงอินพุต: | 400 °/s |

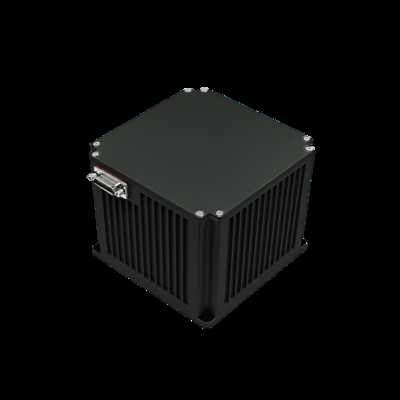

หน่วยวัดความเฉื่อยไฟเบอร์ออปติก TDF51IMU0 ขนาดเล็ก ความแม่นยำสูง ฟังก์ชันการวัดแบบไดนามิก
* ภาพรวม
หน่วยวัดความเฉื่อยไฟเบอร์ออปติกมีข้อดีคือขนาดเล็ก น้ำหนักเบา ใช้พลังงานต่ำ และมีความแม่นยำสูง สามารถใช้ในการออกแบบหน่วยวัดความเฉื่อยแบบ strapdown บริสุทธิ์, แกนเดียว และแบบปรับเปลี่ยนสองแกน ซึ่งตอบสนองความต้องการของแพลตฟอร์มไร้คนขับใหม่ อาวุธใต้น้ำ/ตอร์ปิโด รวมถึงแพลตฟอร์มอาวุธบนบกและทางอากาศสำหรับอุปกรณ์หน่วยวัดความเฉื่อยขนาดเล็กและมีความแม่นยำสูง พวกเขามีฟังก์ชันการวัดแบบไดนามิกสำหรับข้อมูลการเคลื่อนที่เชิงมุมและเชิงเส้นของตัวพา
* ประสิทธิภาพ
| โครงการ | เนื้อหา | ดัชนี | หมายเหตุ |
| ตัวบ่งชี้ประสิทธิภาพของไจโรสโคป | |||
| ตัวบ่งชี้ความเอนเอียงเป็นศูนย์ | ความเสถียรของความเอนเอียงเป็นศูนย์ (100 วินาที) | 0.05°/ชม. | |
| ความเสถียรของความเอนเอียงเป็นศูนย์ (10 วินาที) | 0.1°/ชม. | ||
| ความเสถียรของความเอนเอียงเป็นศูนย์ตามอุณหภูมิแปรผัน | 0.1°/ชม. | ||
| ปัจจัยมาตราส่วน | ปัจจัยมาตราส่วนอุณหภูมิเต็ม | ≤200ppm | |
| ตัวบ่งชี้อื่นๆ | สัมประสิทธิ์การเดินแบบสุ่ม | 0.008°/√ชม. | |
| ช่วงอินพุต | 400°/วินาที | ||
| ตัวบ่งชี้ประสิทธิภาพของมาตรวัดความเร่ง | |||
| ดัชนีความเบี่ยงเบน | ข้อผิดพลาดโดยรวมรายเดือนของความเบี่ยงเบน | 50μg | |
| ตัวบ่งชี้ความเอนเอียงเป็นศูนย์ | ความไวต่ออุณหภูมิของความเอนเอียงเป็นศูนย์ | 50μg/℃ | |
| ปัจจัยมาตราส่วน | ข้อผิดพลาดโดยรวมรายเดือนของปัจจัยมาตราส่วน | 50ppm | |
| ความไวต่ออุณหภูมิของปัจจัยมาตราส่วน | 50ppm/℃ | ||
| ตัวบ่งชี้ช่วง | ช่วงอินพุต | ±20g | |
| ลักษณะเฉพาะของเครื่องทั้งหมด | |||
| ตัวบ่งชี้ประสิทธิภาพด้านสิ่งแวดล้อม | อุณหภูมิการทำงาน | -40℃~60℃ | |
| อุณหภูมิการจัดเก็บ | -45℃~70℃ | ||
| ข้อกำหนดทั่วไป | แหล่งจ่ายไฟ | 18~36V(DC) | |
| การใช้พลังงานคงที่ | ≤12W | การใช้พลังงานเริ่มต้น ≤ 25W | |
* อินเทอร์เฟซไฟฟ้า
| พิน | การเชื่อมต่อ | ชื่อสัญญาณ | ลักษณะสัญญาณ |
| 1,14 | แหล่งจ่ายไฟภายนอก | PCS ขั้วบวกของแหล่งจ่ายไฟ | 24V |
| 2,15 | PCS กราวด์ของแหล่งจ่ายไฟ | กราวด์ไฟ | |
| 10 | เอาต์พุตสัญญาณ 200Hz | IMU_TX1+ | เอาต์พุตข้อมูล IMU ขั้วบวก |
| 9 | IMU_TX1- | เอาต์พุตข้อมูล IMU ขั้วลบ | |
| 7 | สัญญาณซิงโครไนซ์ | IMU_SYN+ | สัญญาณซิงโครไนซ์ IMU ขั้วบวก |
| 6 | IMU_SYN- | สัญญาณซิงโครไนซ์ IMU ขั้วลบ |
* ลักษณะโครงสร้างและขนาด
![]()
