คุณภาพ ระบบการนําทางอเนอร์เซียล GLR-90M ที่มีประสิทธิภาพสูง ด้วยเทคโนโลยีวงแหวนเลเซอร์ไจโร พิสูจน์การต่อสู้ และการปรับความรุนแรง โรงงาน

ระบบการนําทางอเนอร์เซียล GLR-90M ที่มีประสิทธิภาพสูง ด้วยเทคโนโลยีวงแหวนเลเซอร์ไจโร พิสูจน์การต่อสู้ และการปรับความรุนแรง

Name: ระบบการนําทางอเนอร์เซียล GLR-90M ที่มีประสิทธิภาพสูง ด้วยเทคโนโลยีวงแหวนเลเซอร์ไจโร พิสูจน์การต่อสู้ และการปรับความรุนแรง
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: GLR-90M
Price: 10,250.00 USD
Availability: InStock

คุณสมบัติที่สำคัญ

ชื่อแบรนด์: NAVI OPTICS

หมายเลขรุ่น: GLR-90M

สถานที่กำเนิด: จีน

การรับรอง: CCS

ปริมาณการสั่งซื้อขั้นต่ำ: 1 ชุด

เงื่อนไขการชำระเงิน: T/T

บรรจุภัณฑ์มาตรฐาน: กล่องกล่อง

GLR-90M.pdf

PDF

สรุปผลิตภัณฑ์

GLR-90M Gyro Compass & INS: เทคโนโลยีไจโรเลเซอร์วงแหวนที่ได้รับการพิสูจน์แล้วพร้อมระบบปรับแนวอัตโนมัติขณะเคลื่อนที่ ให้ความแม่นยำในการมุ่งหน้าไปที่ 0.01° ทำงานที่อุณหภูมิ -40°C ถึง 70°C และยอมรับอินพุต GPS/GNSS เหมาะอย่างยิ่งสำหรับการใช้งานทางเรือ ขีปนาวุธ และการกำหนดเป้าหมายทางบก

คุณสมบัติที่กําหนดเองของสินค้า

เน้น

เข็มทิศไจโร GLR-90M

,

ระบบนำทางเฉื่อยพร้อมการรับประกัน

,

เข็มทิศไจโรสมรรถนะสูง

รายละเอียดสินค้า

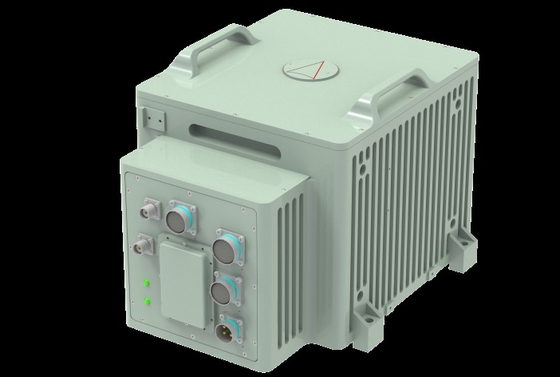

ระบบการนําทางแบบไจโรคัมปัสและระบบการนําทางแบบอินเนอร์เซียล GLR-90M ที่มีความสามารถสูง

ระบบการนําทางแบบไจโรคัมพัสและระบบการนําทางแบบอินเนอร์เซียลประเภท GLR-90M เป็นหน่วยการนําทางแบบอินเนอร์เซียลที่มีประสิทธิภาพสูง โดยใช้เทคโนโลยีวงแหวน-เลเซอร์-ไจโรดิจิตอลการใช้ไจโรสโกป์เลเซอร์วงแหวนแบบ 90 แบบแกนเดียว 3 วง และเครื่องวัดความเร็วแบบคลาร์ซยืดหยุ่น, ระบบนี้ส่งข้อมูลแม่นยํา แม้ในสถานการณ์การต่อสู้ที่ยากลําบาก

ลักษณะสําคัญ

เทคโนโลยีกลมเลเซอร์แหวนที่พัฒนา
ความน่าเชื่อถือที่ผ่านการพิสูจน์ในการต่อสู้
AHRS+INS รวมเข้ากับหน่วยเดียว
การปรับตัวต่อต้านการรบกวนในขณะเคลื่อนที่
ตัวเลือกการเชื่อมต่อหลายตัว: GPS/GNSS/Speed LOG DVL/USBL
รูปแบบการนําทางที่สามารถตั้งค่าได้: INS/Integrated Navigation
รองรับทุกประเภทของเครื่องพนัน

การใช้งาน

เรือและเรือของกองทัพเรือ
ระบบกระสุนและเครื่องบิน
กองทัพทหารพื้นที่ตั้งเป้าหมาย
การนําเรือดําน้ํา

รายละเอียดการทํางาน

ปริมาตร	รายละเอียด
การตั้งเวลา	10 นาที (ข้อมูลที่มี) 30 นาที (การแสดงความตั้งใจเต็ม)
ตําแหน่งโดยไม่มีการช่วยเหลือ	1nm/4h, CFP 50
ความเร็วโดยไม่ต้องช่วย	00.8m/s, 1σ
โรล & พีช โดยไม่ต้องช่วย	00.01 องศา 1σ
เส้นทางโดยไม่ช่วย	0.01*sec ((φ)deg, 1σ
โรล & พีช กับการช่วย GPS	00.005 องศา/ชั่วโมง 1σ
การตั้งทิศทางด้วย GPS	00.008 องศา 1 σ
ระยะความเร็วการหมุน	± 400deg/s
ระยะความเร่ง	± 15 กรัม

รายละเอียดสิ่งแวดล้อม

ปริมาตร	รายละเอียด
อุณหภูมิการทํางาน	-40°C ถึง 70°C
อุณหภูมิการเก็บรักษา	-55°C ถึง 85°C
การสั่นสะเทือน	0.04g2/hz @ 20-2000hz
การกระแทก (สภาพการทํางาน)	30g @ 6m/s
โชค (การรอดชีวิต)	50g @ 11m/s

รายละเอียดไฟฟ้าและฟิสิกส์

ปริมาตร	รายละเอียด
พลังงาน	28V DC
อินเตอร์เฟซ	สาย RS422/RS232/CAN/Ethernet
ขนาด (WDH)	328280225 มม.
น้ําหนัก	≤ 21kg
การบริโภคพลังงาน	≤ 35W
