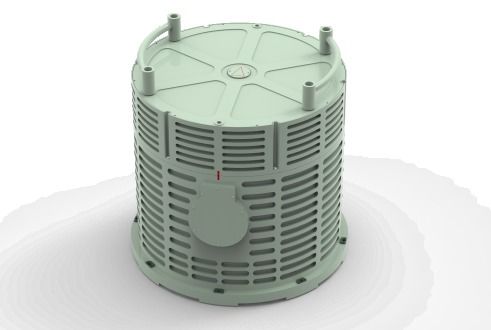

คุณภาพ รูปแบบ DINS-100 ระบบการนําทางอเนอร์เซียลแบบหมุนเลเซอร์ไจโรแบบสองแกนความแม่นยําสูง โรงงาน

รูปแบบ DINS-100 ระบบการนําทางอเนอร์เซียลแบบหมุนเลเซอร์ไจโรแบบสองแกนความแม่นยําสูง

Name: รูปแบบ DINS-100 ระบบการนําทางอเนอร์เซียลแบบหมุนเลเซอร์ไจโรแบบสองแกนความแม่นยําสูง
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: Dins-100
Price: 10,250.00 USD
Availability: InStock

คุณสมบัติที่สำคัญ

ชื่อแบรนด์: NAVI OPTICS

หมายเลขรุ่น: Dins-100

สถานที่กำเนิด: จีน

การรับรอง: CCS

ปริมาณการสั่งซื้อขั้นต่ำ: 1 ชุด

เงื่อนไขการชำระเงิน: T/T

บรรจุภัณฑ์มาตรฐาน: กล่องกล่อง

DINS-100.pdf

PDF

สรุปผลิตภัณฑ์

รุ่น DINS-100: INS ไจโรเลเซอร์โรตารีสองแกนความแม่นยำสูงพร้อมความแม่นยำของตำแหน่ง 2nm/10d ความแม่นยำทัศนคติ 0.005° และความทนทานระดับทหาร นำเสนอการสอบเทียบอัตโนมัติ การชดเชยอุณหภูมิเต็ม และความสามารถในการปรับตัวต่อสภาพแวดล้อมที่ดีเยี่ยมสำหรับการใช้งานทางทะเลและขีปนาวุธ

คุณสมบัติที่กําหนดเองของสินค้า

เน้น

ไจโรเลเซอร์แบบหมุนสองแกน

ระบบการนําทางอเนอร์เซียลความแม่นยําสูง

ระบบนำทางด้วยไจโรเลเซอร์พร้อมการรับประกัน

ตั้งเวลา:

6ชม

ตำแหน่ง:

2nm/10d, Peak

ความเร็ว:

0.5m/s， 1σ

ทัศนคติ:

0.005DEG, 1σ

หัวเรื่อง:

0.008 ×วินาที (LAT) DEG, 1σ

ยก:

5 ซม. หรือ 5%

อุณหภูมิในการทำงาน:

-40℃~+55℃

อุณหภูมิในการจัดเก็บ:

-55℃~+70℃

ขนาด (w x d x h):

φ550× 500 มม.

น้ำหนัก:

≤60กก

รายละเอียดสินค้า

รูปแบบ DINS-100 ระบบการนําทางอเนอร์เซียลแบบหมุนเลเซอร์ไจโร

DINS 100 dual-axis rotary laser gyro inertial navigation system is a high-performance inertial navigation and measurement equipment designed for demanding applications requiring exceptional precision and reliability.

ภาพรวมระบบ

ระบบนี้มีเครื่องยิโรสโกป์เลเซอร์สั่นแบบสองความถี่แบบ 90 และเทคโนโลยีเร่งความยืดของควอตซ์ การปรับความผิดพลาดความแม่นยําสูงและการปรับระดับออนไลน์แบบหมุนหมุนแบบสองแกน ด้วยเทคโนโลยีการชดเชยความผิดพลาดเอง.

ผ่านการออกแบบการป้องกันไฟฟ้าแม่เหล็กที่ครบวงจร การปรับปรุงความสมดุลทางความร้อน การวิเคราะห์การสั่นสะเทือนแบบการใช้งานระบบมีความสามารถในการปรับปรุงสิ่งแวดล้อมที่ดีเยี่ยมสําหรับการปฏิบัติงานที่สําคัญ.

ลักษณะสําคัญ

เครื่องยิโรสโกปเลเซอร์สั่นแบบ 2 ความถี่แบบ 90 ความแม่นยําสูง
การปรับตัวเองหมุนสองแกนและการชดเชยความผิดพลาด
ความสามารถในการปรับฐานสแตตติกและฐานเคลื่อนไหว
การปรับขนาดและการชดเชยปารามิเตอร์ความผิดพลาดที่ครบวงจรในช่วงอุณหภูมิเต็ม
ความสอดคล้องระหว่างอินเตอร์เฟซ GNSS/odometer/trip-meter ที่กําหนดล่วงหน้า
สามารถตั้งค่าได้สําหรับรูปแบบการนําทางที่แตกต่างกัน
ความสามารถในการปรับปรุงสภาพแวดล้อมที่ดี
ความสอดคล้องกับมาตรฐานทหาร

การใช้งาน

ระบบนําทางเรือ
การนําเรือดําน้ํา
การตั้งตําแหน่งและทิศทางของยานกระสุนออกรัง
การวัดอารมณ์ความละเอียดสูง

รายละเอียดการทํางาน

เวลาเริ่มต้น	6 ชั่วโมง
ตําแหน่งความอ่อนแอที่บริสุทธิ์	2nm/10d สูงสุด
ความเร็วเฉพาะของความอ่อนแอ	0.5m/s, 1σ
ทัศนคติที่ปราศจากความเข้มแข็ง	00.005 องศา 1 σ
สายโคจรเฉพาะอัตราเฉื่อย	0.008*sec ((Lat) deg, 1σ
สูง	5 ซม. หรือ 5%

ระยะวัด

ความเร็วมุม	± 400deg/s
การเร่ง	± 20 กรัม

สถานที่ทํางาน

อุณหภูมิการทํางาน	-40°C ถึง +55°C
อุณหภูมิในการเก็บ	-55°C ถึง +70°C
การสั่นสะเทือน	0.04g2/hz @ 20-2000hz
ความทนทานต่อการกระแทก	การทํางานปกติที่ 30g @ 6ms / ไม่มีความเสียหายที่ 50g @ 11ms

คุณสมบัติไฟฟ้า

โลเตจการทํางาน	28VDC
การบริโภคพลังงาน	≤ 200W
อินเตอร์เฟซการสื่อสาร	สาย RS422/RS232/CAN/Ethernet

ลักษณะทางกายภาพ

ขนาด (W * D * H)	φ550 * 500 มม.
น้ําหนัก	≤ 60kg
