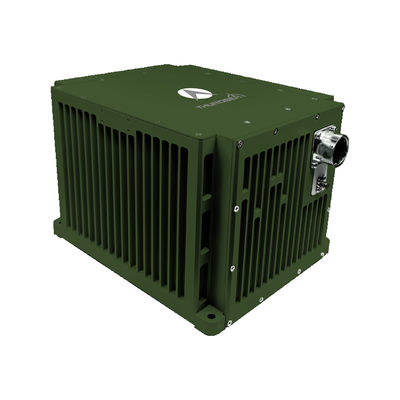

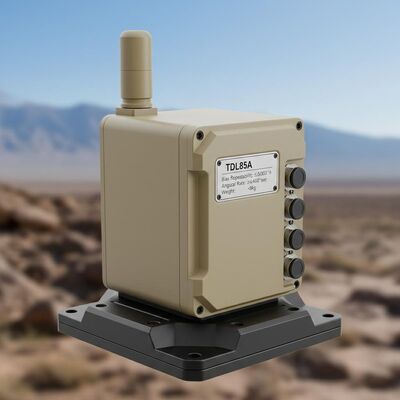

คุณภาพ อุปกรณ์ตั้งตําแหน่งการเคลื่อนไหวแบบ Gyro Optical TDL85A ที่ติดรถยนต์ที่มีความซ้ําของ Bias ≤0.003°/h, อัตรามุม ≥±400°/sec และน้ําหนัก <8kg โรงงาน

อุปกรณ์ตั้งตําแหน่งการเคลื่อนไหวแบบ Gyro Optical TDL85A ที่ติดรถยนต์ที่มีความซ้ําของ Bias ≤0.003°/h, อัตรามุม ≥±400°/sec และน้ําหนัก <8kg

Name: อุปกรณ์ตั้งตําแหน่งการเคลื่อนไหวแบบ Gyro Optical TDL85A ที่ติดรถยนต์ที่มีความซ้ําของ Bias ≤0.003°/h, อัตรามุม ≥±400°/sec และน้ําหนัก <8kg
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: tdl85a
Price: 10,250.00 USD
Availability: InStock

คุณสมบัติที่สำคัญ

ชื่อแบรนด์: NAVI OPTICS

หมายเลขรุ่น: tdl85a

สถานที่กำเนิด: จีน

การรับรอง: CCS

ปริมาณการสั่งซื้อขั้นต่ำ: 1 ชุด

ความสามารถในการจัดหา: 10 ชุดต่อเดือน

เวลาการส่งมอบ: 5-8 วันทําการ

บรรจุภัณฑ์มาตรฐาน: กล่องกล่อง

TDL85A.pdf

PDF

สรุปผลิตภัณฑ์

ไจโรแบบออปติคอลที่ติดตั้งในยานพาหนะ TDL85A ให้การนำทางที่แม่นยำด้วยค่าเบี่ยงเบน ≤0.003°/ชม. ความแม่นยำ ≤2ppm และอัตรา ±400°/วินาที ได้รับการรับรองสำหรับการทำงาน -40°C~60° โดยรองรับการรวม ZUPT, GNSS และมาตรวัดระยะทางสำหรับรถถัง ยานพาหนะสำรวจ และแพลตฟอร์มไร้คนขับ

คุณสมบัติที่กําหนดเองของสินค้า

เน้น

การนําทางทางแสง Gyro ที่ติดตั้งบนยาน

,

ระบบการนําทางแบบอเนอร์เซียลของกองทัพแผ่นดิน

,

ระบบนําทางออปติก ไจโร อินเนอร์เซียล

การทำซ้ำอคติ:

≤0.003°/ชม.

เดินสุ่ม:

≤0.0008°/√ชม

ความแม่นยำของสเกลปัจจัย:

≤2ppm

อัตราเชิงมุม:

≥±400°/วินาที

ขนาด:

232 × 186 × 160

น้ำหนัก:

<8กก

รายละเอียดสินค้า

อุปกรณ์กําหนดตําแหน่งทางออนไลน์ Optical Gyro จับติดรถ TDL85A

ระบบการตั้งตําแหน่งและทิศทางของเครื่องยนต์นี้ ใช้เลเซอร์หรือยิโรสโกปไฟเบอร์ออปติก ร่วมกับเครื่องวัดความเร็วควอตซ์เป็นเซ็นเซอร์หลักการใช้สถาปัตยกรรมระบบการนําทางแบบอ่อนแอ (SINS) ด้วยโปรแกรมการนําทางที่ทันสมัย, มันส่งข้อมูลการนําทางในเวลาจริงผ่านหลายรูปแบบการทํางาน

ความสามารถของระบบ

อุปกรณ์นี้ให้ปารามิเตอร์การนําทางรถยนต์ครบครัน รวมถึงตําแหน่ง ความเร็ว และท่าทาง เพื่อตอบสนองความต้องการที่หลากหลายของแพลตฟอร์มรถยนต์ต่าง ๆรูปแบบการทํางานประกอบด้วย Zero-Velocity Update (ZUPT) สําหรับการปรับระดับคงที่, การนําทางอินเทอร์เชียล / GNSS (GPS / BeiDou) และการบูรณาการอินเทอร์เชียล / โอโดเมตร

สนามการใช้งาน

รถสํารวจทางภูมิศาสตร์
รถถกระบะและปืนใหญ่ที่ขับเอง
รถรบลูกทหาร
รถยนต์ที่ไม่มีคนขับ
รถไฟความเร็วสูง
รถจักรกลการเกษตร

คุณลักษณะการทํางาน

มีความสามารถในการปรับตรงและเริ่มต้นในสภาวะสแตตติกหรือไดนามิค (ในการเคลื่อนไหว)
คุณสมบัติการนําทางอิสระ, การอัพเดทความเร็วศูนย์ (ZUPT) และการนําทางบูรณาการกับระบบวัดระยะทางและ/หรือระบบบนดาวเทียม
เหมาะสําหรับใช้ในภูมิอักษรสูง (± 65 °) ภูมิหนาวมาก และภูมิสูงสูง
การออกแบบความน่าเชื่อถือสูง

รายละเอียดเทคนิค

ประเภทปารามิเตอร์	รายละเอียด
อัตราการซ้ําเร่งวัดเดือน Bias	≤ 10μg
อัตราแม่นของตัวประกอบปริมาณเดือน	≤ 10ppm
ความซ้ําซ้ําของไจโรเบียส	≤ 0.003°/h
ความแม่นยําของตัวประกอบขนาดจิโร	≤ 2ppm
เดินแบบสุ่ม	≤0.0008°/√hr
อัตรามุม	≥±400°/วินาที
การเร่งมุม	100000°/sec2
การเร่ง	> 25 กรัม
ทัศนคติที่เหลี่ยม	แนวทางใด ๆ
เวลาการจัดอันดับ	≤8 นาที
การเข้า/การออก	3 RS422 full-duplex สายพานลําดับ 1 100M Ethernet
การค้นหาทิศเหนือ / ความแม่นยําของการตั้งทิศทาง	≤ 7m
การนําทางแบบอินเนอร์เซียล / การผสมผสานโอโดเมตร	≤0.1%D
การรักษาความแม่นยําของเบียร์/2h	≤0.5มิล
ความแม่นยําตําแหน่งการนําทางรวม	≤0.3มิล
ความแม่นยําของหัวข้อ AHRS	≤0.3มิล
AHRS Pitch & Roll ความแม่นยํา	≤0.2มิล
การบริโภคพลังงาน	< 30W
ขนาด	232186160
น้ําหนัก	< 8kg
อุณหภูมิการทํางาน	-40°C~60°C
ความทนทานต่อการกระแทก	15 กรัม คลื่นครึ่งไซน์ 11ms
ความดันทางเข้า	DC24V ((± 25%)
วิธีการเย็น	การดําเนินต่อแผ่นติดตั้ง
ความต้านทานการสั่น	20~2000Hz, 6.06 กรัม
MTBF	>20000 ชั่วโมง
