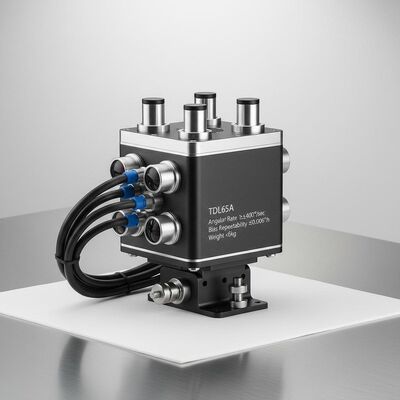

คุณภาพ TDL65A อุปกรณ์ตั้งตําแหน่งแบบ Gyro Optical ที่ติดรถยนต์ที่มีอัตรามุม ≥±400°/วินาที, ความซ้ําของ Bias ≤0.006°/h และน้ําหนัก < 6kg โรงงาน

TDL65A อุปกรณ์ตั้งตําแหน่งแบบ Gyro Optical ที่ติดรถยนต์ที่มีอัตรามุม ≥±400°/วินาที, ความซ้ําของ Bias ≤0.006°/h และน้ําหนัก < 6kg

Name: TDL65A อุปกรณ์ตั้งตําแหน่งแบบ Gyro Optical ที่ติดรถยนต์ที่มีอัตรามุม ≥±400°/วินาที, ความซ้ําของ Bias ≤0.006°/h และน้ําหนัก < 6kg
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: tdl65a
Price: 10,250.00 USD
Availability: InStock

คุณสมบัติที่สำคัญ

ชื่อแบรนด์: NAVI OPTICS

หมายเลขรุ่น: tdl65a

สถานที่กำเนิด: จีน

การรับรอง: CCS

ปริมาณการสั่งซื้อขั้นต่ำ: 1 ชุด

ความสามารถในการจัดหา: 10 ชุดต่อเดือน

เวลาการส่งมอบ: 5-8 วันทําการ

บรรจุภัณฑ์มาตรฐาน: กล่องกล่อง

TDL65A.pdf

PDF

สรุปผลิตภัณฑ์

ระบบไจโรแบบออปติคอลที่ติดตั้งในยานพาหนะ TDL65A ให้ความสามารถในการทำซ้ำไบแอส ≤0.006°/ชม. และอัตราเชิงมุม ≥±400°/วินาที รองรับการรวม ZUPT, GNSS และมาตรวัดระยะทางสำหรับรถถัง UAV และยานพาหนะสำรวจ ทำงานในสภาวะที่รุนแรง (-40°C~60°C) ด้วย MTBF 20,000+ ชั่วโมง

คุณสมบัติที่กําหนดเองของสินค้า

เน้น

ระบบนำทางเฉื่อยขั้นสูง

,

ระบบนำทางเฉื่อยติดตั้งบนยานพาหนะ

การทำซ้ำอคติ:

≤0.006°/ชม.

ความแม่นยำของสเกลปัจจัย:

≤3ppm

เดินสุ่ม:

≤0.0015°/√hr

อัตราเชิงมุม:

≥±400°/วินาที

ขนาด:

193 × 169 × 160

น้ำหนัก:

＜6kg

รายละเอียดสินค้า

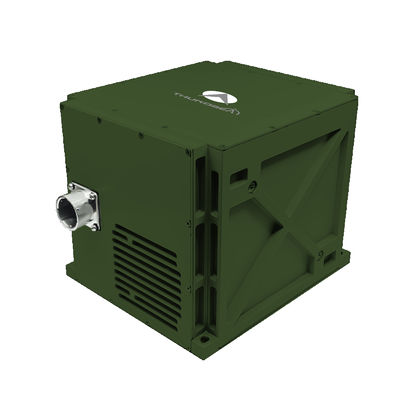

อุปกรณ์ตั้งตําแหน่งและทิศทางแบบ Optical Gyro ที่ติดรถยนต์ TDL65A

ระบบการตั้งตําแหน่งและทิศทางของเครื่องจักร TDL65A ใช้เครื่องจักรเลเซอร์ / ไฟเบอร์ออปติก ไฟเบอร์ออปติก และเครื่องวัดความเร่งควอตซ์เป็นเซ็นเซอร์หลักการใช้สถาปัตยกรรมการนําทางแบบอเนอร์เซียลที่ติดต่อกัน (strapdown inertial navigation architecture) ด้วยอัลการิทึมการนําทางที่ทันสมัย, ส่งข้อมูลตําแหน่งในเวลาจริง รุ่นสินค้านี้สนับสนุนหลายโหมดการทํางานรวมถึง Zero Velocity Update (ZUPT), GNSS-assisted inertial navigationและการนําทางแบบอินเนอร์เชียลที่ได้รับการช่วยเหลือจากเครื่องวัดทาง.

สนามการใช้งาน

รถสํารวจทางภูมิศาสตร์
รถถกระบะและปืนใหญ่ที่ขับเอง
รถรบลูกทหาร
รถยนต์ที่ไม่มีคนขับ
รถไฟความเร็วสูง
รถจักรกลการเกษตร

คุณลักษณะการทํางาน

ความสามารถในการนําทางโดยอิสระ
การอัพเดทความเร็วศูนย์ (ZUPT)
การนําทางแบบบูรณาการ ด้วยระบบวัดระยะทางและระบบดาวเทียม
การออกแบบความน่าเชื่อถือสูง
เหมาะสําหรับภูมิอักษรสูง (± 65 °) ภูมิหนาวมาก และภูมิอักษรสูง
มีความสามารถในการปรับตรงและเริ่มต้นในสภาวะสแตตติกหรือไดนามิค (ในการเคลื่อนไหว)

รายละเอียดเทคนิค

ประเภทปารามิเตอร์	รายละเอียด
รุ่น	TDL65A
ความซ้ําซ้ําของความคัดแย้งของเครื่องเร่ง	≤ 10μg
ความแม่นยําของปัจจัยปริมาณของเครื่องเร่ง	≤ 10ppm
ความซ้ําซ้ําของไจโรเบียส	≤ 0.006°/h
ความแม่นยําของตัวประกอบขนาดจิโร	≤3ppm
การเดินแบบสุ่มแบบไจโร	≤0.0015°/√hr
อัตรามุม	≥±400°/วินาที
การเร่งมุม	100000°/sec2
การเร่ง	> 25 กรัม
ทัศนคติที่เหลี่ยม	แนวทางใด ๆ
เวลาการจัดอันดับ	≤8 นาที
การเข้า/การออก	3 RS422 full-duplex สายพานลําดับ 1 100M Ethernet
การค้นหาทิศเหนือ / ความแม่นยําของการตั้งทิศทาง	≤ 7m
การนําทางแบบอินเนอร์เซียล / การผสมผสานโอโดเมตร	≤0.2%D
หมุนยาง รักษาความแม่นยํา (2 ชั่วโมง)	≤1.0มิล
ความแม่นยําตําแหน่งการนําทางรวม	≤0.5มิล
ความแม่นยําของหัวข้อ AHRS	≤0.5มิล
AHRS Pitch & Roll ความแม่นยํา	≤0.2มิล
การบริโภคพลังงาน	< 30W
ขนาด	193169160 มิลลิเมตร
น้ําหนัก	< 6kg
อุณหภูมิการทํางาน	-40°C ถึง 60°C
ความทนทานต่อการกระแทก	15 กรัม คลื่นครึ่งไซน์ 11ms
ความดันทางเข้า	DC24V ((± 25%)
วิธีการเย็น	การดําเนินต่อแผ่นติดตั้ง
ความต้านทานการสั่น	20~2000Hz, 6.06 กรัม
MTBF	>20000 ชั่วโมง
