คุณภาพ TDL46A อุปกรณ์ตั้งตําแหน่งทางแสง Gyro ที่ติดรถยนต์ที่มีความแม่นยําตําแหน่ง ≤0.3%D ≤8 นาที โรงงาน

TDL46A อุปกรณ์ตั้งตําแหน่งทางแสง Gyro ที่ติดรถยนต์ที่มีความแม่นยําตําแหน่ง ≤0.3%D ≤8 นาที

Name: TDL46A อุปกรณ์ตั้งตําแหน่งทางแสง Gyro ที่ติดรถยนต์ที่มีความแม่นยําตําแหน่ง ≤0.3%D ≤8 นาที
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: tdl46a
Price: 10,250.00 USD
Availability: InStock

คุณสมบัติที่สำคัญ

ชื่อแบรนด์: NAVI OPTICS

หมายเลขรุ่น: tdl46a

สถานที่กำเนิด: จีน

การรับรอง: CCS

ปริมาณการสั่งซื้อขั้นต่ำ: 1 ชุด

ความสามารถในการจัดหา: 10 ชุดต่อเดือน

เวลาการส่งมอบ: 5-8 วันทําการ

บรรจุภัณฑ์มาตรฐาน: กล่องกล่อง

TDL46A.pdf

PDF

สรุปผลิตภัณฑ์

อุปกรณ์ระบุตำแหน่งไจโรแบบออปติคอลที่ติดตั้งในยานพาหนะ TDL46A ให้การนำทางที่มีความแม่นยำสูงด้วยความแม่นยำ ≤10 ม. รองรับโหมดการรวมหลายโหมด (ZUPT/GNSS/มาตรวัดระยะทาง) และทำงานในสภาวะที่รุนแรง (-40 ℃~60 ℃) โดดเด่นด้วยการใช้พลังงานต่ำ (<20W) การออกแบบกะทัดรัด และ MTBF 20,000+ ชั่วโมงเพื่อประสิทธิภาพที่เชื่อถือได้ในยานพาหนะทางทหารและอุตสาหกรรม

คุณสมบัติที่กําหนดเองของสินค้า

เน้น

อุปกรณ์กำหนดตำแหน่งและทิศทางด้วยไจโรออปติคอล

,

อุปกรณ์จีโรออปติกส์ติดรถยนต์

,

อุปกรณ์วัดความอ่อนแอที่ติดตั้งบนยาน

รายละเอียดสินค้า

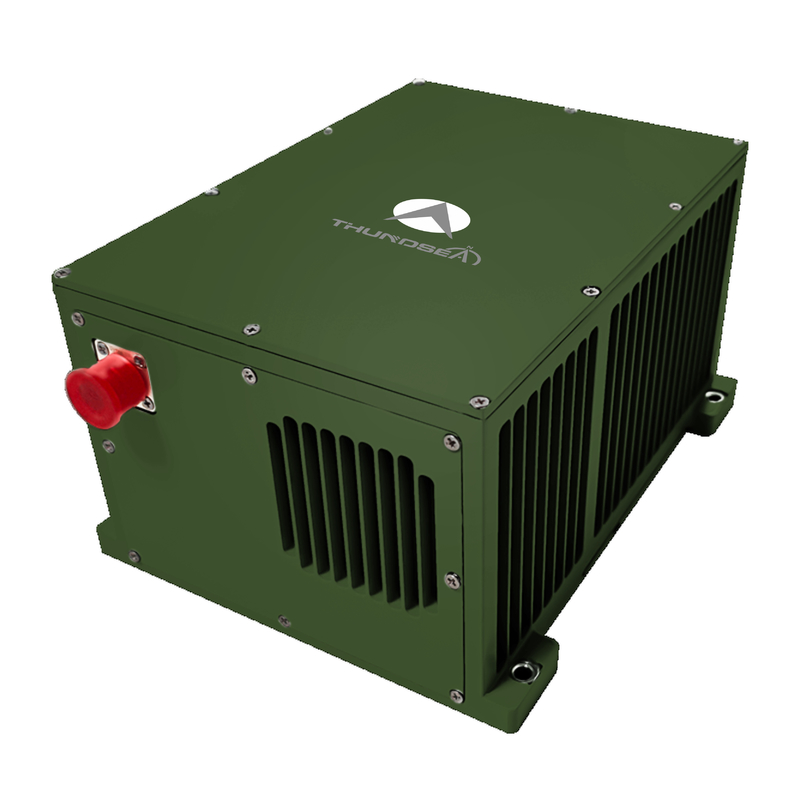

อุปกรณ์ตั้งตําแหน่งทางอวกาศ TDL46A

ระบบตั้งตําแหน่งและทิศทางของเครื่องจักร TDL46A ใช้เลเซอร์ที่พัฒนาขึ้น หรือ ไจโรสโกปไฟเบอร์ออปติก รวมไปกับเครื่องวัดความเร่งควอตซ์ เป็นเซ็นเซอร์อินเนอร์เซียลหลักการใช้สถาปัตยกรรมระบบการนําทางแบบอ่อนแอ (SINS) ด้วยอัลกอริทึมการนําทางที่ซับซ้อน, มันให้ข้อมูลตําแหน่ง, การตั้งทิศทาง และการนําทางในเวลาจริง สําหรับการใช้งานบนแพลตฟอร์มรถยนต์ที่หลากหลาย

ความสามารถในการปฏิบัติงาน

ระบบนี้รองรับหลายโหมดการทํางานรวมถึง Zero-Velocity Update (ZUPT), GNSS/INS integrated navigation และ odometer/INS integrated navigationการจัดหาปารามิเตอร์การนําทางรถยนต์ที่ครบวงจรในกรณีการดําเนินงานต่างๆ.

สนามการใช้งาน

รถสํารวจทางภูมิศาสตร์
รถถกระบะและรถเกราะ
ระบบปืนใหญ่ที่ขับเอง
รถรบลูกทหาร
ยานที่ใช้บนพื้นดินโดยไม่มีคนขับ
รถไฟความเร็วสูง
รถจักรกลการเกษตร

คุณลักษณะการทํางาน

ใช้งานในภูมิภาคความกว้างสูง (± 65°), อากาศหนาวมาก และบรรยากาศที่สูงสูง
ความสามารถในการนําทางอิสระที่มีการปรับปรุงความเร็ว 0 (ZUPT)
การนําทางแบบบูรณาการ ด้วยระบบวัดระยะทางและระบบดาวเทียม
ความน่าเชื่อถือสูงสําหรับการใช้งานที่ต้องการ
การสอดคล้องและการเริ่มต้นในทั้งภาวะสแตตติกและไดนามิก (ในความเคลื่อนไหว)

รายละเอียดเทคนิค

ประเภทปารามิเตอร์	รายละเอียด
รุ่น	TDL46A
แอคเซเลโรเมตร - เดือน Bias Repeatability	≤ 20μg
เครื่องวัดเร่ง - แม่นของปัจจัยขนาดเดือน	≤20ppm
ไจโร - ความคัดค้านในการซ้ํา	≤0.008°/h
ไจโร - ความแม่นยําของปัจจัยขนาด	≤ 5ppm
ไจโร - การเดินแบบสุ่ม	≤0.003°/√hr
อัตรามุม	≥±400°/วินาที
การเร่งมุม	100000°/sec2
การเร่ง	> 25 กรัม
ทัศนคติที่เหลี่ยม	แนวทางใด ๆ
เวลาการจัดอันดับ	≤8 นาที
การเข้า/การออก	3 RS422 full-duplex สายพานลําดับ 1 100M Ethernet
ความแม่นยําของตําแหน่ง - การค้นหาทิศเหนือ / การตั้งทิศทาง	≤ 10m
การนําทางแบบอินเนอร์เซียล / การผสมผสานโอโดเมตร	≤0.3%D
การค้นหาทิศเหนือ / ความแม่นยําของการตั้งทิศทาง	≤1.0มิล
การรักษาความแม่นยําของเบียร์/2h	≤ 1.5 มิล
ความแม่นยําตําแหน่งการนําทางรวม	≤0.75มิล
การใช้งาน AHRS - ความแม่นยําของหัวข้อ	≤0.75มิล
การใช้งานของ AHRS - Pitch & Roll Accuracy	≤0.35มิล
การบริโภคพลังงาน	< 20W
ขนาด	195160108 มิลลิเมตร
น้ําหนัก	<3.9kg
อุณหภูมิการทํางาน	-40°C ถึง +60°C
ความทนทานต่อการกระแทก	15 กรัม คลื่นครึ่งไซน์ 11ms
ความดันทางเข้า	DC24V (± 25%)
วิธีการเย็น	การดําเนินต่อแผ่นติดตั้ง
ความต้านทานการสั่น	20-2000Hz, 6.06 กรัม
MTBF	>20000 ชั่วโมง
