อุปกรณ์ตั้งตําแหน่งการเคลื่อนไหวทางอวกาศ TDF71A ที่ติดรถยนต์ที่มีความสามารถในการซ้ําความคัดค้าน ≤0.01°/h, >20000 ชั่วโมง MTBF และ ≤5 นาที

Name: อุปกรณ์ตั้งตําแหน่งการเคลื่อนไหวทางอวกาศ TDF71A ที่ติดรถยนต์ที่มีความสามารถในการซ้ําความคัดค้าน ≤0.01°/h, >20000 ชั่วโมง MTBF และ ≤5 นาที
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: tdf71a
Price: 10,250.00 USD
Availability: InStock

คุณสมบัติที่สำคัญ

ชื่อแบรนด์: NAVI OPTICS

หมายเลขรุ่น: tdf71a

สถานที่กำเนิด: จีน

การรับรอง: CCS

ปริมาณการสั่งซื้อขั้นต่ำ: 1 ชุด

ความสามารถในการจัดหา: 10 ชุดต่อเดือน

เวลาการส่งมอบ: 5-8 วันทําการ

บรรจุภัณฑ์มาตรฐาน: กล่องกล่อง

TDF71A.pdf

PDF

สรุปผลิตภัณฑ์

อุปกรณ์ตั้งตําแหน่งและทิศทางแบบจีโรออปติกส์ที่ติดตั้งบนยาน TDF71A ของกองทัพทหารแผ่นดิน ระบบนําทางยานยนต์ที่ทันสมัย ระบบตั้งตําแหน่งและทิศทางของเครื่องจักรกลออปติกส์ ใช้เลเซอร์หรือไฟเบอร์ออปติกส์ ไจโรสโกป์ รวมไปกับ เครื่องวัดความเร่งควอตซ์ เป็นส่วนประกอบการตรวจจับหลักการทํางานตามสถาปัตยกรรมระบบการนํา...

คุณสมบัติที่กําหนดเองของสินค้า

เน้น

อุปกรณ์ระบุตำแหน่งด้วยไจโรออปติคอล

,

กองทัพอากาศ

,

ความแม่นยําสูงในการนําทาง

การทำซ้ำอคติเดือน:

≤20ไมโครกรัม

ความแม่นยำของปัจจัยระดับเดือน:

≤20ppm

การทำซ้ำอคติ:

≤0.01°/ชม

ความแม่นยำของสเกลปัจจัย:

≤20ppm

เดินสุ่ม:

≤0.003°/√ชม

การสั่นสะเทือน:

20~2000เฮิร์ต,6.06ก

MTBF:

> 20,000 ชั่วโมง

รายละเอียดสินค้า

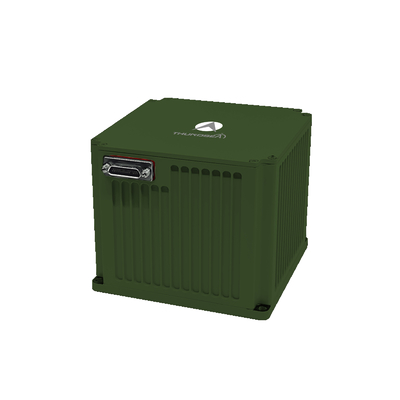

อุปกรณ์ตั้งตําแหน่งและทิศทางแบบจีโรออปติกส์ที่ติดตั้งบนยาน TDF71A ของกองทัพทหารแผ่นดิน

ระบบนําทางยานยนต์ที่ทันสมัย

ระบบตั้งตําแหน่งและทิศทางของเครื่องจักรกลออปติกส์ ใช้เลเซอร์หรือไฟเบอร์ออปติกส์ ไจโรสโกป์ รวมไปกับ เครื่องวัดความเร่งควอตซ์ เป็นส่วนประกอบการตรวจจับหลักการทํางานตามสถาปัตยกรรมระบบการนําทางแบบ inertial strapdown, มันใช้โปรแกรมอัลการิทึมที่ทันสมัยในการส่งข้อมูลการนําทางในเวลาจริง.อินเทอร์เชียล / ดาวเทียมการนําทาง, และการนําทางสับสนของ inertial/odometer ให้ปารามิเตอร์การเคลื่อนไหวของยานยนต์ที่ครบวงจร สําหรับความต้องการของแพลตฟอร์มเคลื่อนที่ที่หลากหลาย

สนามการใช้งาน

รถสํารวจทางภูมิศาสตร์
รถถกระบะและปืนใหญ่ที่ขับเอง
รถรบลูกทหาร
รถยนต์ที่ไม่มีคนขับ
รถไฟความเร็วสูง
รถจักรกลการเกษตร

คุณลักษณะการทํางาน

มีความสามารถในการปรับตรงและเริ่มต้นในสภาวะสแตตติกหรือไดนามิค (ในการเคลื่อนไหว)
คุณสมบัติการนําทางอิสระ, การอัพเดทความเร็วศูนย์ (ZUPT) และการนําทางบูรณาการกับระบบวัดระยะทางและ/หรือระบบบนดาวเทียม
เหมาะสําหรับใช้ในภูมิอักษรสูง (± 65 °) ภูมิหนาวมาก และภูมิสูงสูง
ความน่าเชื่อถือสูงและการทํางานที่แข็งแรง

รายละเอียดเทคนิค

ประเภท	TDF71A
เครื่องวัดเร่ง
เดือน Bias การซ้ํา	≤ 20μg
เดือน ความแม่นยําของปัจจัยขนาด	≤20ppm
ไจโร
ความคัดค้านในการซ้ํา	≤0.01°/h
ความแม่นยําของปัจจัยขนาด	≤20ppm
เดินตามที่สุ่ม	≤0.003°/√hr
ลักษณะ
อัตรามุม	≥±400°/วินาที
การเร่งมุม	100000°/sec2
การเร่ง	> 25 กรัม
ทัศนคติที่เหลี่ยม	แนวทางใด ๆ
เวลาการจัดอันดับ	≤5 นาที
การเข้า/การออก
อินเตอร์เฟซ	3 RS422 full-duplex สายพานลําดับ 1 100M Ethernet
ความแม่นยําของตําแหน่ง
ความแม่นยําในการหาทิศเหนือ/ทิศทาง	--
การนําทางแบบอเนอร์เซียล/วัดทาง	≤0.4%D
ความแม่นยําในการหาทิศเหนือ/ทิศทาง	≤3.0มิล
ความแม่นยําในการเก็บตัวของหัก 2 ชั่วโมง	≤4.0มิล
ความแม่นยําตําแหน่งการนําทางรวม	≤2.0มิล
ผลการใช้งานของ AHRS
ความแม่นยําของทิศทาง	≤2.0มิล
ความแม่นยําของ Pitch & Roll	≤0.5มิล
ลักษณะ
การบริโภคพลังงาน	< 15W
ขนาด	110110100
น้ําหนัก	< 2.2 กิโลกรัม
อุณหภูมิ	-40°C~60°C
โชค	15 กรัม คลื่นครึ่งไซน์ 11ms
ความดันทางเข้า	DC24V ((± 25%)
การเย็น	การดําเนินต่อแผ่นติดตั้ง
การสั่นสะเทือน	20~2000Hz, 6.06 กรัม
MTBF	>20000 ชั่วโมง
