รายละเอียดสินค้า:
|
| การทำซ้ำอคติเดือน: | ≤50μg | ความแม่นยำของปัจจัยระดับเดือน: | ≤50ppm |
|---|---|---|---|
| ความสามารถในการทำซ้ำแบบอคติ: | ≤0.03°/ชม. 1σ | ความแม่นยำของสเกลปัจจัย: | ≤50ppm |
| เดินสุ่ม: | ≤0.01°/√hr | การสั่นสะเทือน: | 20 ~ 2000Hz, 6.06g |
| เอ็มทีบีเอฟ: | ＞ 20000 ชั่วโมง | ||
| เน้น: | ระบบนำทางเฉื่อย INS,อุปกรณ์กำหนดตำแหน่งและทิศทางด้วยไจโรออปติคอล,อุปกรณ์กำหนดตำแหน่งด้วยไจโรออปติคอลติดตั้งบนยานยนต์ |
||

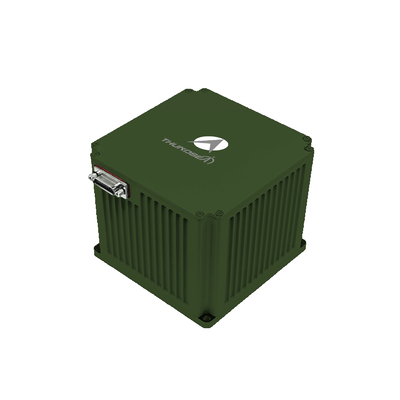

อุปกรณ์ตั้งตําแหน่งและทิศทางแบบ Gyro Optical ที่ติดตั้งบนยาน TDF61A ของกองทัพทหารแผ่นดิน
1 คําแนะนํา
ธeอุปกรณ์ตั้งตําแหน่งและทิศทางของเครื่องจักรกลออฟติก (optical gyro positioning and orientation device) ที่ติดตั้งบนรถยนต์ ใช้เลเซอร์หรือไฟเบอร์ออฟติก (fiber optic) ไจโร และแควาร์ตซ์ แอคเซเลโรเมตร เป็นเซ็นเซอร์หลักมันใช้สถาปัตยกรรมระบบการนําทางแบบอินเนอร์เซียล (strapdown inertial navigation system) และใช้โปรแกรมการนําทางที่ทันสมัย เพื่อให้ข้อมูลการนําทางในเวลาจริง.ชุดสินค้านี้มีหลายโหมดการทํางาน รวมถึงการอัพเดทความเร็วศูนย์ (ZUPT) การนําทางอินเทอร์เชียล/ดาวเทียมและการนําทางอินเทอร์เชียล/โอโดเมตรมันให้ผู้ใช้บริการกับปารามิเตอร์การนําทางที่สมบูรณ์แบบสําหรับรถยนต์, ตอบสนองความต้องการของแพลตฟอร์มที่ติดตั้งรถยนต์ต่าง ๆ
2สาขาใช้งาน
เหมาะสําหรับรถสืบสวนภูมิทัศน์ รถถถัง รถปืนใหญ่ขับเอง รถรบลูกทหาร รถโดยสารไร้คนขับ รถไฟฟ้าความเร็วสูง รถจักรกลการเกษตร เป็นต้น
3คุณลักษณะการทํางาน
มีความสามารถในการปรับตรงและเริ่มต้นในสภาวะสแตตติกหรือไดนามิก (ในการเคลื่อนไหว)
อุปกรณ์การนําทางอิสระ, การอัพเดทความเร็ว 0 (ZUPT) และการนําทางบูรณาการกับระบบวัดระยะทางและ/หรือระบบบนดาวเทียม
เหมาะสําหรับการใช้ในเขตอักษรสูง (± 65 °) หนาวมากและภูมิสูง
ความน่าเชื่อถือสูง
4 ปริมาตรหลัก
| รุ่น | TDF61A | |
| เครื่องวัดเร่ง | เดือน Bias การซ้ํา | ≤ 50μg |
| เดือน ความแม่นยําของปัจจัยขนาด | ≤ 50ppm | |
| ไจโร | ความคัดค้านในการซ้ํา | ≤0.03°/hr,1σ |
| ความแม่นยําของปัจจัยขนาด | ≤ 50ppm | |
| เดินตามที่สุ่ม | ≤0.01°/√hr | |
| ลักษณะ | อัตรามุม | ≥±400°/วินาที |
| การเร่งมุม | 100000°/sec2 | |
| การเร่ง | > 40 กรัม | |
| ทัศนคติที่เหลี่ยม | แนวทางใด ๆ | |
| เวลาการจัดอันดับ | ≤5 นาที | |
| การเข้า/การออก | 3 RS422 full-duplex สายพานลําดับ 1 100M Ethernet | |
| ความแม่นยําของตําแหน่ง | ความแม่นยําในการหาทิศเหนือ/ทิศทาง | -- |
| การนําทางแบบอเนอร์เซียล/วัดทาง | ≤ 1%D | |
| ความแม่นยําในการหาทิศเหนือ/ทิศทาง | ≤5.0มิล | |
| ความแม่นยําในการเก็บของหัก/2 ชั่วโมง | ≤6.0มิล | |
| ความแม่นยําตําแหน่งการนําทางรวม | ≤3.0มิล | |
| ผลการใช้งานของ AHRS | ความแม่นยําของทิศทาง | ≤3.0มิล |
| ความแม่นยําของ Pitch & Roll | ≤1.0มิล | |
| ลักษณะ | การบริโภคพลังงาน | < 15W |
| ขนาด | 110 × 110 × 100 | |
| น้ําหนัก | <1.7กิโลกรัม | |
| อุณหภูมิ | -40°C~60°C | |
| โชค | 15 กรัม คลื่นครึ่งไซน์ 11 มม | |
| ความดันทางเข้า | DC24V ((± 25%) | |
| การเย็น | การดําเนินต่อแผ่นติดตั้ง | |
| การสั่นสะเทือน | 20 ~ 2000Hz60.06 กรัม | |
| MTBF | >20000 ชั่วโมง | |
