คุณภาพ TDF645B ระบบการนําทางออฟติก์ จีโร อินเทอร์เชียลในอากาศที่มีความซ้ําซ้ําของ Bias ≤20μg, >15000 ชั่วโมง MTBF และ Multi-sensor Fusion โรงงาน

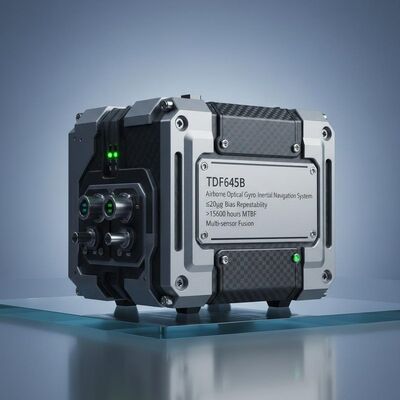

TDF645B ระบบการนําทางออฟติก์ จีโร อินเทอร์เชียลในอากาศที่มีความซ้ําซ้ําของ Bias ≤20μg, >15000 ชั่วโมง MTBF และ Multi-sensor Fusion

Name: TDF645B ระบบการนําทางออฟติก์ จีโร อินเทอร์เชียลในอากาศที่มีความซ้ําซ้ําของ Bias ≤20μg, >15000 ชั่วโมง MTBF และ Multi-sensor Fusion
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF645B
Price: 10,250.00 USD
Availability: InStock

คุณสมบัติที่สำคัญ

ชื่อแบรนด์: NAVI OPTICS

หมายเลขรุ่น: TDF645B

สถานที่กำเนิด: จีน

การรับรอง: CCS

ปริมาณการสั่งซื้อขั้นต่ำ: 1 ชุด

ความสามารถในการจัดหา: 10 ชุดต่อเดือน

เวลาการส่งมอบ: 5-8 วันทําการ

เงื่อนไขการชำระเงิน: แอล/C,ที/ที

บรรจุภัณฑ์มาตรฐาน: กล่องกล่อง

TDF645B Airborne Optical Gyro-Inertial Guidance.pdf

PDF

สรุปผลิตภัณฑ์

INS ไจโรออปติคอล TDF645B ในอากาศให้ความแม่นยำของตำแหน่ง ≤1nm/6h พร้อมการรวมหลายเซ็นเซอร์ นำเสนอ MTBF นานกว่า 15,000+ ชั่วโมง, -40°C ถึง 60°° และรองรับระบบนำทางด้วยดาวเทียม/ท้องฟ้า/ภาพ เพื่อประสิทธิภาพ UAV ที่เหนือกว่า

คุณสมบัติที่กําหนดเองของสินค้า

เน้น

การเคลื่อนไหวทางอากาศแบบ Optical Gyro Inertial

,

อุปกรณ์วัดอัตราเฉื่อยในอากาศ

,

หน่วยวัดอัตราเฉื่อย Optical Gyro imu

การทำซ้ำอคติเดือน:

≤20ไมโครกรัม

ความแม่นยำของปัจจัยระดับเดือน:

≤20ppm

การทำซ้ำอคติ:

≤0.008°/ชม.

ความแม่นยำของสเกลปัจจัย:

≤20ppm

เดินสุ่ม:

≤0.003°/√ชม

การสั่นสะเทือน:

20~2000เฮิร์ต,6.06ก

MTBF:

> 15,000 ชั่วโมง

รายละเอียดสินค้า

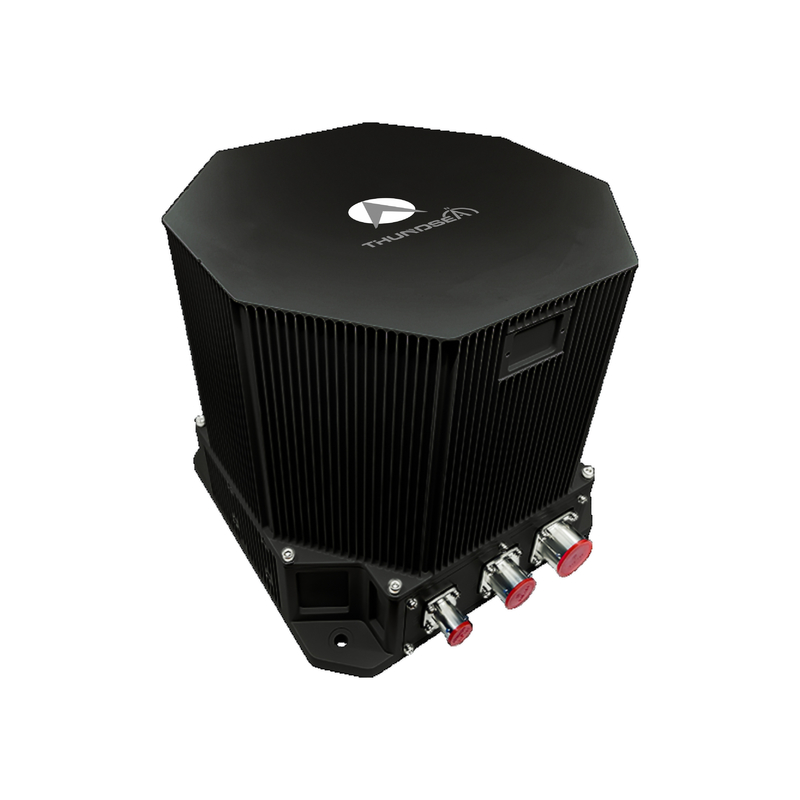

ท่าอากาศ TDF645B ท่าอากาศ Optical Gyro Inertial Navigation

ระบบการนําทางอากาศแบบ Optical Gyro Inertial Navigation System (INS) ใช้เครื่อง gyroscope และเครื่องวัดความเร่ง quartz เป็นส่วนประกอบหลักในการตรวจจับใช้สถาปัตยกรรมระบบ strapdown หรือ dithered (modulated)การทํางานด้วยซอฟต์แวร์การนําทางที่ทันสมัยในความเร็วในการประมวลผลสูง ระบบส่งข้อมูลการนําทางในเวลาจริงผ่านหลักการคํานวณที่ซับซ้อน

ซีรี่ย์สินค้านี้มีความสามารถในการบูรณาการหลายแหล่ง, รองรับการผสมผสานของดาวเทียมการนําทาง, การนําทางชั้นฟ้า, การนําทางวิทยุ, ข้อมูลเครื่องวัดความสูง,และระบบทางเดินสายตา ตามความต้องการของภารกิจการนําเสนอโหมดการทํางานที่ยืดหยุ่น ตั้งแต่การนําเสนอแบบเฉพาะตัวไปสู่การผสมผสานหลายเซนเซอร์ที่ปรับปรุงให้ดีที่สุด ให้ปารามิเตอร์การนําเสนอที่ครบถ้วนรวมถึงตําแหน่งที่แม่นยํา ความเร็วและข้อมูลสถานะสําหรับแพลตฟอร์มในอากาศ.

สนามการใช้งาน

เหมาะสําหรับ UAVs ปีกคง, UAVs ปีกหมุน, และยานบินพิเศษ.

คุณลักษณะการทํางาน

รองรับการผสมผสานหลายเซนเซอร์ รวมข้อมูลดาวเทียม, ท้องฟ้า, ระดับความสูง, วิทยุ และการนําทางทางภาพ
รองรับการเปลี่ยนระหว่างการปรับตัวเอง การปรับฐานเคลื่อนย้าย และการปรับโอนตามความต้องการของลูกค้า
มีความสามารถในการปรับตรงบนแพลตฟอร์มสั่นสะเทือนบนพื้นดินและการปรับตรงระหว่างการบิน
อุปกรณ์ที่มีระบบตรวจสอบความผิดพลาดและฟังก์ชันเตือน

รายละเอียดเทคนิค

ประเภทปารามิเตอร์	รายละเอียด	มูลค่า
เครื่องวัดเร่ง	เดือน Bias การซ้ํา	≤ 20μg
เครื่องวัดเร่ง	เดือน ความแม่นยําของปัจจัยขนาด	≤20ppm
ไจโร	ความคัดค้านในการซ้ํา	≤ 0.008°/hr
	ความแม่นยําของปัจจัยขนาด	≤20ppm
	เดินตามที่สุ่ม	≤0.003°/√hr
ลักษณะ	ความแม่นยําของตําแหน่ง (เฉพาะความอ่อนแอ)	≤1nm/6h
	ความแม่นยําของตําแหน่ง (การรวมดาวเทียมการนําทางโดยอินเนอร์เซียล)	ดีกว่าแม่นยําของดาวเทียม
	ความแม่นยําของความเร็ว (เฉพาะความอ่อนแอ)	≤1.0m/s
	ความแม่นยําของความเร็ว (รวมดาวเทียมการนําทางแบบอินเนอร์เซียล)	≤0.2m/s
อัตรามุม		≥±400°/วินาที
การเร่งมุม		100000°/sec2
การเร่ง		> 25 กรัม
ทัศนคติที่เหลี่ยม		แนวทางใด ๆ
เวลาการจัดอันดับ		≤8 นาที
การเข้า/การออก		3 RS422 full-duplex สายพานลําดับ 1 100M Ethernet
ผลการใช้งานของ AHRS	ความแม่นยําของทิศทาง (เฉพาะความอ่อนแอ)	≤0.1°sec ((L)
ผลการใช้งานของ AHRS	ความแม่นยําของเส้นทาง (การนําทางผ่านดาวเทียม)	≤0.05°sec ((L)
ความแม่นยําของ Pitch & Roll	อัตราเฉพาะ	≤0.05°
ความแม่นยําของ Pitch & Roll	การนําทางผ่านดาวเทียม	≤0.02°
การบริโภคพลังงาน		< 40W
ขนาด		193169160
น้ําหนัก		< 6.5 กิโลกรัม
อุณหภูมิ		-40°C~60°C
โชค		15 กรัม คลื่นครึ่งไซน์ 11ms
ความดันทางเข้า		DC24V ((± 25%)
การเย็น		การดําเนินต่อแผ่นติดตั้ง
การสั่นสะเทือน		20~2000Hz, 6.06 กรัม
MTBF		>15000 ชั่วโมง
