รายละเอียดสินค้า:
|
| การทำซ้ำอคติเดือน: | ≤20μg | ความแม่นยำของปัจจัยระดับเดือน: | ≤20ppm |
|---|---|---|---|
| ความสามารถในการทำซ้ำแบบอคติ: | ≤0.01°/ชม. | ความแม่นยำของสเกลปัจจัย: | ≤20ppm |
| เดินสุ่ม: | ≤0.005°/√hr | การสั่นสะเทือน: | 20 ~ 2000Hz, 6.06g |
| เอ็มทีบีเอฟ: | ＞ 20000 ชั่วโมง | ||
| เน้น: | ระบบนำทางเฉื่อย,ระบบนำทางเฉื่อยด้วยไจโรออปติคอลทางอากาศ |
||

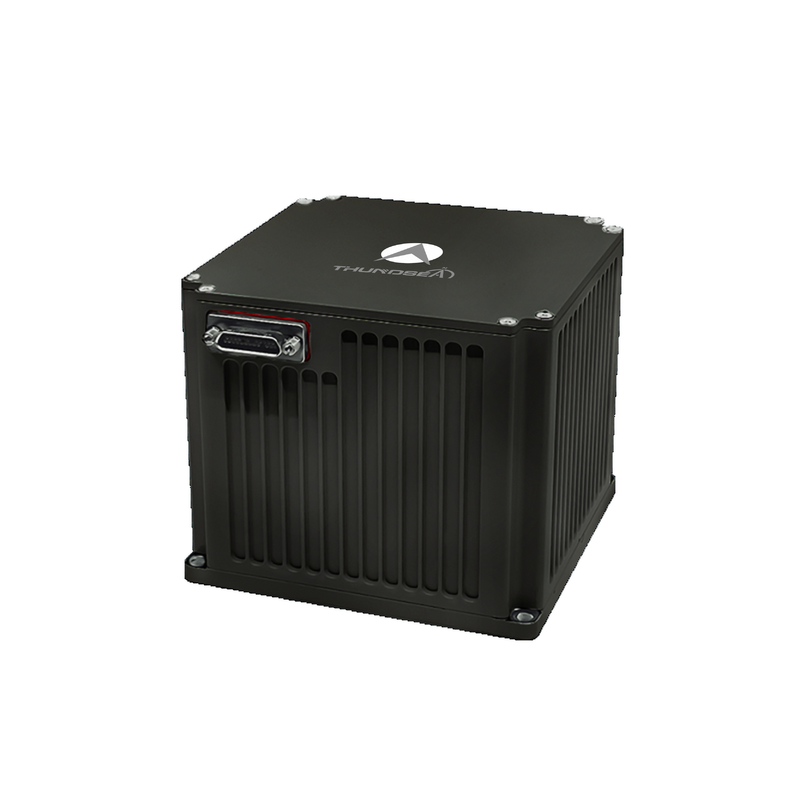

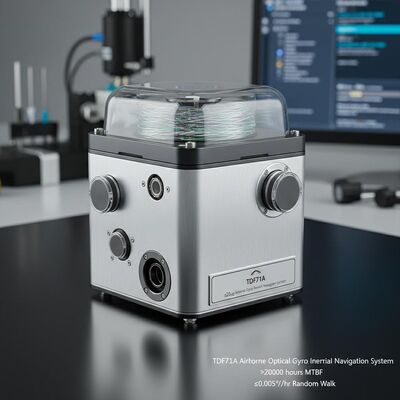

ท่าอากาศ TDF71A ท่าอากาศ Optical Gyro Inertial Navigation
1 คําแนะนํา
ระบบการนําทางอากาศแบบออทคอล์ค (INS) ใช้จิโรสโกปทางออทคอล์ค และเครื่องวัดความเร็วควาตซ์เป็นส่วนประกอบการตรวจจับหลักการใช้อาคาระบบที่ติดหรือจําลอง (dithered). ด้วยอัลการิทมิทราการ์ตูมการนําทางที่ติดตั้งความเร็วสูง, มันให้ข้อมูลตําแหน่งและทิศทางในเวลาจริงการนําทางด้วยวิทยุ, และข้อมูลการรับรู้ทางสายตา ผ่านสถาปัตยกรรมฟิวชั่นที่สามารถตั้งค่าได้ โดยปรับแต่งให้เหมาะสมกับความต้องการเฉพาะภารกิจการสนับสนุนรูปแบบการปฏิบัติงานที่หลากหลาย ตั้งแต่การนําทางแบบอินเนอร์เชียลที่อยู่ลําพังไปยังการแก้ไขแบบไฮบริด มัลติเซนเซอร์, มันให้ปารามิเตอร์การนําทางบนแพลตฟอร์มที่ครบถ้วนรวมถึงตําแหน่ง 3 มิติ, ความเร็ว, มุมมอง, และอัตรามุม
2สนามการใช้งาน
เหมาะสําหรับ UAVs ปีกคง, UAVs ปีกหมุน, และยานบินพิเศษ.
3ผลงานCลักษณะ
รองรับการเปลี่ยนระหว่างการปรับตัวเอง, การปรับฐานเคลื่อนที่, และการปรับการถ่ายทอดตามความต้องการของลูกค้า
รองรับการผสมผสานหลายเซนเซอร์ รวมข้อมูลดาวเทียม, ท้องฟ้า, ระดับความสูง, วิทยุ และข้อมูลการนําทางภาพ
มีความสามารถในการปรับตัวบนแพลตฟอร์มสั่นสะเทือนที่ตั้งอยู่บนพื้นดิน และ การสอดคล้องระหว่างบิน
อุปกรณ์ที่มีระบบตรวจสอบความผิดพลาดและฟังก์ชันเตือน
4 ปริมาตรหลัก
| ประเภท | TDF71A | ||
| เครื่องวัดเร่ง | เดือน Bias การซ้ํา | ≤ 20μg | |
| เดือน ความแม่นยําของปัจจัยขนาด | ≤20ppm | ||
| ไจโร | ความคัดค้านในการซ้ํา | ≤0.01°/hr | |
| ความแม่นยําของปัจจัยขนาด | ≤20ppm | ||
| เดินตามที่สุ่ม | ≤0.005°/√hr | ||
| ลักษณะ | ความแม่นยําของตําแหน่ง | อัตราเฉพาะ | ≤2nm/1h |
| รวมดาวเทียมการนําทางแบบอินเนอร์เซียล | ดีกว่าแม่นยําของดาวเทียม | ||
| ความแม่นยําของความเร็ว | อัตราเฉพาะ | ≤ 1.5m/s | |
| รวมดาวเทียมการนําทางแบบอินเนอร์เซียล | ≤0.2m/s | ||
| อัตรามุม | ≥±400°/วินาที | ||
| การเร่งมุม | 100000°/sec2 | ||
| การเร่ง | > 25 กรัม | ||
| ทัศนคติที่เหลี่ยม | แนวทางใด ๆ | ||
| เวลาการจัดอันดับ | ≤8 นาที | ||
| การเข้า/การออก | 3 RS422 full-duplex สายพานลําดับ 1 100M Ethernet | ||
| เวลาการจัดอันดับ | เวลา | <5 นาที | |
| ผลการใช้งานของ AHRS | ความแม่นยําของทิศทาง | อัตราเฉพาะ | ≤0.2°sec ((L) |
| การนําทางผ่านดาวเทียม | ≤0.1°sec ((L) | ||
| ความแม่นยําของ Pitch & Roll | อัตราเฉพาะ | ≤0.03° | |
| การนําทางผ่านดาวเทียม | ≤0.02° | ||
| การบริโภคพลังงาน | < 15W | ||
| ลักษณะ | ขนาด | 130 × 130 × 100 | |
| น้ําหนัก | < 2.2 กิโลกรัม | ||
| อุณหภูมิ | -40°C~60°C | ||
| โชค | 15 กรัม คลื่นครึ่งไซน์ 11 มม | ||
| ความดันทางเข้า | DC24V ((± 25%) | ||
| การเย็น | การดําเนินต่อแผ่นติดตั้ง | ||
| การสั่นสะเทือน | 20 ~ 2000Hz60.06 กรัม | ||
| MTBF | >20000 ชั่วโมง | ||
