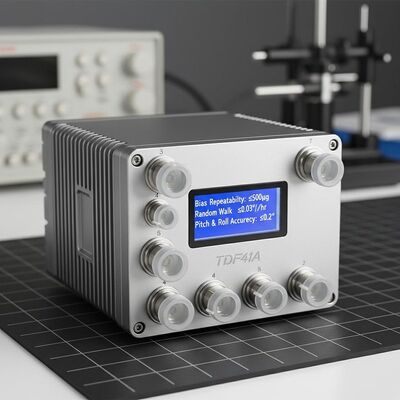

คุณภาพ ระบบการนําทางทางอากาศ TDF41A ระบบการนําทางทางอากาศ Optical Gyro Inertial System with ≤500μg Bias Repeatability, ≤0.03°/√hr Random Walk และ ≤0.2° Pitch & Roll Accuracy โรงงาน

ระบบการนําทางทางอากาศ TDF41A ระบบการนําทางทางอากาศ Optical Gyro Inertial System with ≤500μg Bias Repeatability, ≤0.03°/√hr Random Walk และ ≤0.2° Pitch & Roll Accuracy

Name: ระบบการนําทางทางอากาศ TDF41A ระบบการนําทางทางอากาศ Optical Gyro Inertial System with ≤500μg Bias Repeatability, ≤0.03°/√hr Random Walk และ ≤0.2° Pitch & Roll Accuracy
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF41A
Price: 10,250.00 USD
Availability: InStock

คุณสมบัติที่สำคัญ

ชื่อแบรนด์: NAVI OPTICS

หมายเลขรุ่น: TDF41A

สถานที่กำเนิด: จีน

การรับรอง: CCS

ปริมาณการสั่งซื้อขั้นต่ำ: 1 ชุด

ความสามารถในการจัดหา: 10 ชุดต่อเดือน

เวลาการส่งมอบ: 5-8 วันทําการ

เงื่อนไขการชำระเงิน: แอล/C,ที/ที

บรรจุภัณฑ์มาตรฐาน: กล่องกล่อง

TDF41A .pdf

PDF

สรุปผลิตภัณฑ์

ระบบนำทางเฉื่อยไจโรออปติคัลทางอากาศ TDF41A ให้ความแม่นยำของตำแหน่ง ≤1nm/10 นาที ความแม่นยำของระยะพิทช์/การหมุน ≤0.2° และรองรับการรวมเซ็นเซอร์หลายตัว ด้วย MTBF 20,000+ ชั่วโมง ช่วงการทำงาน -40°C~60° และดีไซน์กะทัดรัด 500 กรัม จึงเหมาะอย่างยิ่งสำหรับ UAV แบบปีกคงที่/แบบหมุน

คุณสมบัติที่กําหนดเองของสินค้า

เน้น

TDF41A

,

การเคลื่อนไหวทางอากาศแบบ Optical Gyro Inertial

,

การบิน

การทำซ้ำอคติเดือน:

≤500ไมโครกรัม

ความแม่นยำของปัจจัยระดับเดือน:

≤500ppm

การทำซ้ำอคติ:

≤0.1°/ชม

ความแม่นยำของสเกลปัจจัย:

≤300ppm

เดินสุ่ม:

≤0.03°/√ชม

ความแม่นยำของพิทช์และม้วน:

≤0.2°

ความถูกต้อง:

≤1°วินาที (L)

รายละเอียดสินค้า

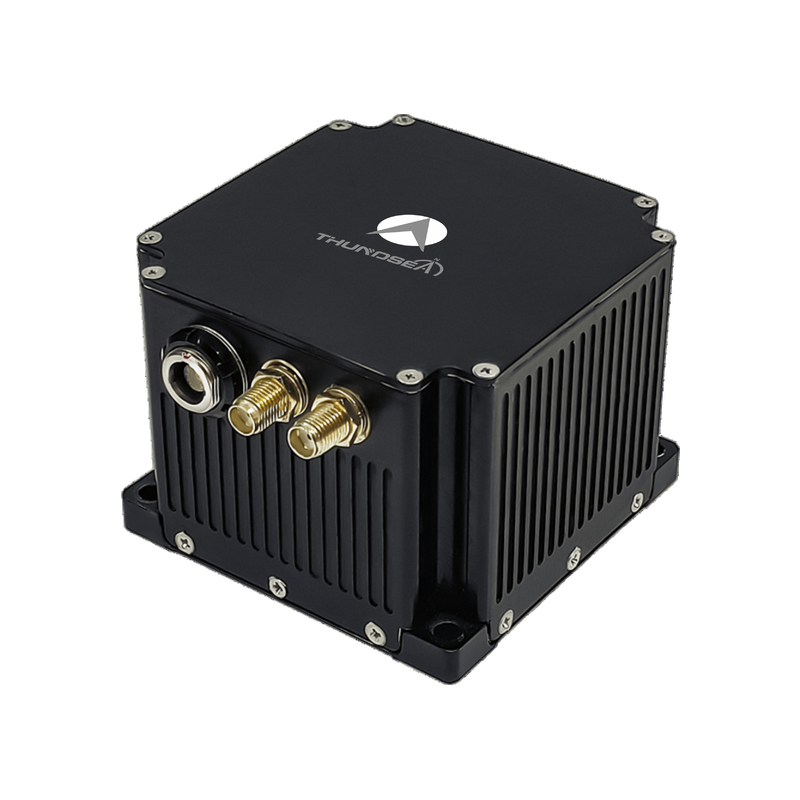

ท่าอากาศ TDF41A ท่าอากาศ Optical Gyro Inertial Navigation

ภาพรวมสินค้า

ระบบการนําทางทางอากาศแบบออปติก ไจโร อินเนอร์เซียล TDF41A ใช้ ไจโรอออปติก และ เครื่องวัดความเร่งควอตซ์เป็นเซ็นเซอร์หลัก โดยใช้สถาปัตยกรรมการนําทางทางอินเนอร์เซียลแบบสเตรปดาวน์ หรือไทเดอร์พร้อมโปรแกรมนําทางความเร็วสูง, มันส่งข้อมูลการนําทางในเวลาจริง และรองรับการบูรณาการกับระบบดาวเทียม, ท้องฟ้า, ระดับความสูง, ระบบวิทยุ และระบบการนําทางทางตามภาพ โดยพิจารณาตามความต้องการของผู้ใช้

สนามการใช้งาน

เหมาะสําหรับ UAVs ปีกคง, UAVs ปีกหมุน, และยานบินพิเศษ.

คุณลักษณะการทํางาน

มีความสามารถในการปรับตรงบนแพลตฟอร์มสั่นสะเทือนบนพื้นดินและการปรับตรงระหว่างการบิน
รองรับการเปลี่ยนระหว่างการปรับตัวเอง การปรับฐานเคลื่อนที่ และการปรับการโอน
ความสามารถในการผสมผสานหลายเซนเซอร์กับดาวเทียม, ภูมิท้องฟ้า, ระดับความสูง, วิทยุ และข้อมูลการนําทางทางภาพ
ฟังก์ชันการตรวจสอบความผิดพลาดและสัญญาณเตือนระบบที่บูรณาการ

รายละเอียดเทคนิค

ประเภทปารามิเตอร์	รายละเอียด
อัตราการซ้ําเร่งวัดเดือน Bias	≤ 500μg
อัตราแม่นของตัวประกอบปริมาณเดือน	≤ 500ppm
ความซ้ําซ้ําของไจโรเบียส	≤0.1°/hr
ความแม่นยําของตัวประกอบขนาดจิโร	≤ 300ppm
การเดินแบบสุ่มแบบไจโร	≤0.03°/√hr
ความแม่นยําของตําแหน่ง (ความเฉื่อยเฉย)	≤ 1nm/10 นาที
ความแม่นยําของตําแหน่ง (INS + ดาวเทียม)	ดีกว่าแม่นยําของดาวเทียม
ความแม่นยําของความเร็ว (INS + ดาวเทียม)	≤0.2m/s
อัตรามุม	≥±400°/วินาที
การเร่งมุม	100000°/sec2
การเร่ง	> 40 กรัม
ทัศนคติที่เหลี่ยม	แนวทางใด ๆ
เวลาการจัดอันดับ	≤5 นาที
การเข้า/การออก	2 RS422 สายพานลําดับ
ความแม่นยําทาง AHRS (ดาวเทียม)	≤ 1°sec ((L)
AHRS Pitch & Roll Accuracy (ดาวเทียม)	≤0.2°
การบริโภคพลังงาน	< 10W
ขนาด	707053 มิลลิเมตร
น้ําหนัก	< 500 กรัม
อุณหภูมิการทํางาน	-40°C ถึง +60°C
ความทนทานต่อการกระแทก	15 กรัม คลื่นครึ่งไซน์ 11ms
ความดันทางเข้า	DC24V ((± 25%)
วิธีการเย็น	การดําเนินต่อแผ่นติดตั้ง
ความต้านทานการสั่น	20-2000Hz, 6.06 กรัม
MTBF	>20000 ชั่วโมง
