รายละเอียดสินค้า:
|
| เว้นว่าง: | A@B | ไม่ช่วยเหลือ: | ≤0.05 องศา@≤0.02 องศา |
|---|---|---|---|
| ด้วยการช่วยเหลือ: | ≤0.02deg@≤0.01deg | การเฉื่อยโดยไม่ได้รับความช่วยเหลือ: | ≤1นาโนเมตร/2ชั่วโมง@≤1นาโนเมตร/8ชั่วโมง |
| ด้วย GPS: | ≤2m@≤2m | ล็อกความเร็ว: | ≤1nm/4h@≤1nm/12h |
| บันทึกความเร็วคลื่นแม่เหล็กไฟฟ้า: | ≤1.5nm/4 ชม.@≤1.5nm/12 ชม. | อุดเมตร: | ≤0.5ยังเป็นต้นมา |
| ข้อมูลพร้อมใช้งาน: | 8 นาที@8 นาที | อัตโนมัติ: | 25 นาที@25 นาที |
| Heave ＆ Surge (RMS): | 5 ซม. หรือ 5%@2.5 ซม. หรือ 2.5% | ||
| เน้น: | หน่วยการวัดเฉื่อย 5 ซม.,ระบบอ้างอิงเฉื่อย 5 ซม.,ระบบคำแนะนำเฉื่อย 5 ซม |
||

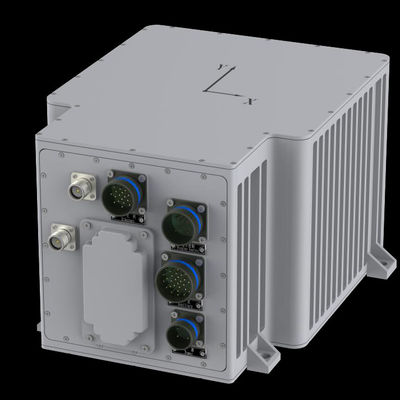

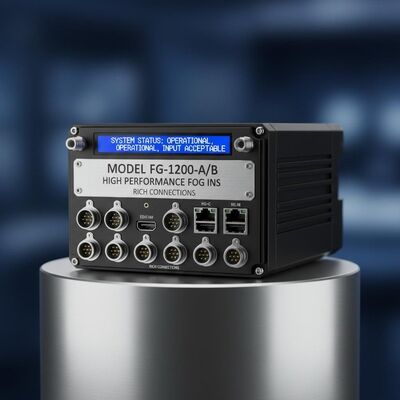

รุ่น FG-1200-A/B ระบบนำทางเฉื่อย FOG ประสิทธิภาพสูง รับอินพุตได้หลากหลาย เชื่อมต่อได้มากมาย
ภาพรวม
ระบบนำทางเฉื่อยไฟเบอร์ออปติก FG-1200 เป็นอุปกรณ์วัดความเฉื่อยที่มีความแม่นยำปานกลาง มีประสิทธิภาพสูงแต่คุ้มค่า ใช้ไจโรสโคปไฟเบอร์ออปติกแบบอินเตอร์เฟอโรมิเตอร์รุ่น 12 และมาตรวัดความเร่งแบบควอตซ์ที่ยืดหยุ่นเป็นเซ็นเซอร์ความเฉื่อย สามารถให้มุมทัศนคติสามมิติที่มีความแม่นยำสูงแบบเรียลไทม์ (มุมทิศเหนือจริง, มุมเงยและมุมเอียง), ความเร็วเชิงมุมของพาหนะ (ความเร็วทิศทาง, ความเร็วแนวนอนและความเร็วแนวตั้ง), การกระจัดทันที (การขึ้นลง, การพุ่งและโยก) สำหรับพาหนะ ระบบนี้ยังให้ข้อมูลตำแหน่งที่มีความแม่นยำปานกลางสำหรับพาหนะโดยไม่มีเซ็นเซอร์ภายนอก FG-1200 รับประกันความแม่นยำของระบบผ่านการสอบเทียบข้อผิดพลาดที่มีความแม่นยำสูงและเทคโนโลยีการชดเชยอุณหภูมิเต็มรูปแบบ ใช้การออกแบบป้องกันคลื่นแม่เหล็กไฟฟ้า, การออกแบบสมดุลความร้อน, การออกแบบโหมดการสั่นสะเทือน, การออกแบบการปิดผนึก และกระบวนการผลิตที่เข้มงวด เพื่อให้มั่นใจถึงการปรับตัวเข้ากับสภาพแวดล้อมที่ยอดเยี่ยม
คุณสมบัติ
FOG ประสิทธิภาพสูง
ผ่านการทดสอบการใช้งานจริง
AHRS+INS ในหน่วยเดียว
การปรับแนวอัตโนมัติป้องกันการรบกวนขณะเคลื่อนที่
เชื่อมต่อได้หลากหลาย, GPS/GNSS/Speed LOG DVL/USBL
รับอินพุตได้
โหมดการนำทางที่กำหนดค่าได้: INS/การนำทางแบบบูรณาการ
เหมาะสำหรับพาหนะทุกประเภท
การใช้งาน
เรือกองทัพเรือ
ROV & UAV
การชี้เป้าและกำหนดเป้าหมายของกองทัพบก
แพลตฟอร์ม
| FG1200-A | FG1200-B | ||
| ทิศทาง (RMS) | ไม่มีการช่วยเหลือ | ≤0.05 องศา | ≤0.01 องศา |
| ด้วยการช่วยเหลือ | ≤0.02 องศา | ≤0.008 องศา | |
| ม้วนและเงย | ไม่มีการช่วยเหลือ | ≤0.05 องศา | ≤0.01 องศา |
| ด้วยการช่วยเหลือ | ≤0.02 องศา | ≤0.008 องศา | |
| ตำแหน่ง (CEP) | เฉื่อยโดยไม่มีการช่วยเหลือ | ≤2nm/1 ชม. | ≤1nm/1 ชม. |
| ด้วย GPS | ≤2 ม. | ≤2 ม. | |
| บันทึกความเร็ว | ≤1nm/1 ชม. | ≤2nm/4 ชม. | |
| บันทึกแม่เหล็กไฟฟ้า | ≤1.5nm/1 ชม. | ≤3nm/4 ชม. | |
| มาตรวัดระยะทาง | ≤0.5%0D | ≤0.3 %0D | |
| เวลาในการตั้งค่า | ข้อมูลพร้อมใช้งาน | 10 นาที | 10 นาที |
| ทัศนคติเต็มรูปแบบ | 30 นาที | 60 นาที | |
| การขึ้นลงและการพุ่ง (RMS) | 5 ซม. หรือ 5% | 2.5 ซม. หรือ 2.5% | |
| ไฟฟ้า | แหล่งจ่ายไฟ: 24VDC (18～36VDC), <20W | ||
| อินเทอร์เฟซ: RS422/232x8, Ethernet, CANx2, PPSx2, พัลส์, เอาต์พุตสูงสุด 1000Hz | |||
| ทางกายภาพ | ขนาด: 257×199×162 มม. (ยาว×กว้าง×สูง) | ||
| น้ำหนัก: ≤7.2 กก. | |||
| ช่วงการวัด | ความเร็ว: ±200 องศา/วินาที | ||
| ความเร่ง: ±15g | |||
| สภาพแวดล้อม | อุณหภูมิในการทำงาน: -40℃~+60℃ | ||
| อุณหภูมิในการจัดเก็บ: -55℃~+80℃ | |||
| การสั่นสะเทือน: 0.04g2/Hz@20～2000Hz | |||
| แรงกระแทกพร้อมสภาพการทำงาน: 30g@ms | |||
