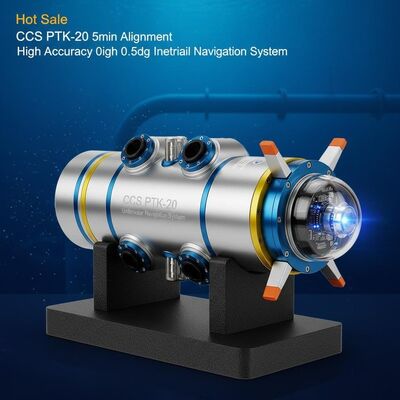

คุณภาพ ขายร้อน CCS PTK-20 5 นาที การจัดสรรการตรวจจับท่อน้ําใต้น้ํา ความแม่นยําสูง 0.05 องศา ระบบการนําทางอัตโนมัติ โรงงาน

ขายร้อน CCS PTK-20 5 นาที การจัดสรรการตรวจจับท่อน้ําใต้น้ํา ความแม่นยําสูง 0.05 องศา ระบบการนําทางอัตโนมัติ

Name: ขายร้อน CCS PTK-20 5 นาที การจัดสรรการตรวจจับท่อน้ําใต้น้ํา ความแม่นยําสูง 0.05 องศา ระบบการนําทางอัตโนมัติ
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: PTK- 20
Price: 10,250.00 USD
Availability: InStock

คุณสมบัติที่สำคัญ

ชื่อแบรนด์: NAVI OPTICS

หมายเลขรุ่น: PTK- 20

สถานที่กำเนิด: ชิงเต่า

การรับรอง: CCS

ปริมาณการสั่งซื้อขั้นต่ำ: หนึ่งชุด

ความสามารถในการจัดหา: 30 ชุดต่อเดือน

เวลาการส่งมอบ: 15 วัน

เงื่อนไขการชำระเงิน: ที/ที

บรรจุภัณฑ์มาตรฐาน: กล่องกระดาษ

PTK-20.pdf

PDF

สรุปผลิตภัณฑ์

CCS PTK-20: ระบบตรวจสอบท่อใต้น้ำที่มีความแม่นยำสูงพร้อมการจัดตำแหน่ง 5 นาที ความแม่นยำในทัศนคติ 0.05° และการออกแบบที่ทนทานสำหรับการทำงาน -40°C ถึง 70°C เทคโนโลยี FOG ที่ปรับแต่งได้ช่วยลดต้นทุนการซ่อมแซม

คุณสมบัติที่กําหนดเองของสินค้า

เน้น

ระบบอ้างอิงเฉื่อย 5 นาที irs

,

ระบบการวัดเฉื่อย 400deg / s

,

ระบบนำทาง 1 กม

การจัดตำแหน่ง:

5 นาที

ทัศนคติ:

0.05องศา,1σ

หัวเรื่อง:

0.5องศา,1σ

พื้นที่จัดเก็บ:

≥32G

ความเร็วในการอ่าน:

USB2.0 อัตรา≥35Mb/s

ความแม่นยำ:

1.8 ม.~3.6 ม. ในระยะ 1 กม.~2 กม

ความมีชีวิตชีวา:

±400องศา/วินาที

การเร่งความเร็ว:

±20ก

อุณหภูมิในการทำงาน:

﹣40°C~70°C

อุณหภูมิการจัดเก็บ:

﹣55°C~85°C

การสั่นสะเทือน:

0.04g²/hz@20~2000hz

ช็อก:

30g@6ms รักษาความแม่นยำ 50g@11ms การอยู่รอด

ขนาด:

φ80×190มม

แหล่งจ่ายไฟ:

24V DC

น้ำหนัก:

≤2.5กก

การใช้พลังงาน:

≤15วัตต์

อินเทอร์เฟซ:

RS232,ยูเอสบี

รายละเอียดสินค้า

CCS PTK-20 Underwater Pipeline Detecting Inertial Navigation System ระบบการนําทางในระยะยาว

คําแนะนํา

การตรวจสอบท่อประจํา ๆ เป็นสิ่งจําเป็นในการบํารุงรักษา และต้องการเครื่องมือที่มีประสิทธิภาพในการตรวจพบความเสียหาย เช่น การบิดรูป การกัดสลาย หรือการรั่วไหลระบบวัดความอ่อนแอ PTK-20 ของเรา ให้การกําหนดตําแหน่งที่แม่นยําสําหรับเครื่องมือการตรวจสอบ, ลดขนาดการซ่อมแซมและค่าใช้จ่ายอย่างมาก

โดยใช้เทคโนโลยีการนําทางแบบอินเนอร์เซียล และเทคโนโลยี FOG, PTK-20 องค์ประกอบด้วยไจโรสโกปไฟเบอร์ออปติก 3 เครื่อง, เครื่องวัดความเร็วแบบยืดหยุ่น 3 เครื่อง และอุปกรณ์ในการประมวลสัญญาณอิเล็กทรอนิกส์จิโรสโกปส์กําหนดอารมณ์และทิศทางขณะที่เครื่องวัดความเร่งวัดการเคลื่อนไหว

ระบบนี้มีเครื่องยิโรสโกปไฟเบอร์ออปติก ที่มีความแม่นยําตั้งแต่ 0.003 ถึง 0.5 องศาต่อชั่วโมง มีเครื่องยิโรสโกปออปติกความแม่นยําที่แตกต่างกันตามความต้องการของการใช้งานด้วยความแม่นยําและขนาดที่สามารถปรับเปลี่ยนได้.

การใช้งาน

การตรวจสอบท่อ
การนําทางและควบคุมยานทางบก
การปรับความมั่นคงและการควบคุมแอนเทนนา
การนําทาง UAV
ทัศนคติและอ้างอิงหัวข้อ

รายละเอียดการทํางาน

เวลาการจัดอันดับ	5 นาที
มนุษย์ มี ทัศนคติ ถูกต้อง	00.05°, 1σ
ความแม่นยําของทิศทาง	0.5°, 1σ
ความจุเก็บของ	≤ 32GB
ความเร็วในการอ่าน	USB 20, ≥35 Mb/s
ความแม่นยําทางการตั้ง	1.8m ถึง 3.6m มากกว่า 1 กม ถึง 2 กม

รายละเอียดเทคนิค

ระยะความเร็ว	± 400°/วินาที
ระยะความเร่ง	± 20 กรัม
อุณหภูมิการทํางาน	-40°C ถึง +70°C
อุณหภูมิในการเก็บ	-55°C ถึง +85°C
ความอดทนต่อการสั่นสะเทือน	0.04g2/Hz @ 2-2000Hz
ความอดทนต่อการกระแทก	30g @ 6ms (ความแม่นยํายังคง) 50g @ 11ms (การอยู่รอด)
ขนาด	φ80 * 190 มิลลิเมตร
พลังงาน	24VDC
น้ําหนัก	≤2.5kg
การบริโภคพลังงาน	≤15W
อินเตอร์เฟซ	RS232, USB

ขายร้อน CCS PTK-20 5 นาที การจัดสรรการตรวจจับท่อน้ําใต้น้ํา ความแม่นยําสูง 0.05 องศา ระบบการนําทางอัตโนมัติ 0
