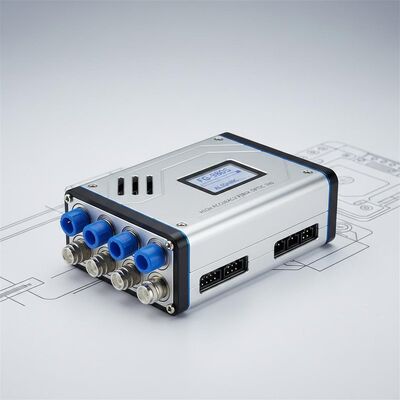

คุณภาพ รุ่น FG-980S ระบบการนําทางอเนอร์เซียลด้วยไฟเบอร์ออปติกความแม่นยําสูง โรงงาน

รุ่น FG-980S ระบบการนําทางอเนอร์เซียลด้วยไฟเบอร์ออปติกความแม่นยําสูง

Name: รุ่น FG-980S ระบบการนําทางอเนอร์เซียลด้วยไฟเบอร์ออปติกความแม่นยําสูง
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: FG-980S
Price: 10,250.00 USD
Availability: InStock

คุณสมบัติที่สำคัญ

ชื่อแบรนด์: NAVI OPTICS

หมายเลขรุ่น: FG-980S

สถานที่กำเนิด: ประเทศจีน

การรับรอง: CCS

ปริมาณการสั่งซื้อขั้นต่ำ: 1 ชุด

ความสามารถในการจัดหา: 30 ชุดต่อเดือน

เวลาการส่งมอบ: 5-8 วันทำงาน

เงื่อนไขการชำระเงิน: แอล/C,ที/ที

บรรจุภัณฑ์มาตรฐาน: กล่อง Corton

FG-980S.pdf

PDF

สรุปผลิตภัณฑ์

รุ่น FG-980S: INS ไฟเบอร์ออปติกความแม่นยำสูงพร้อมข้อผิดพลาดส่วนหัว <0.1°, การจัดแนวอย่างรวดเร็ว 1.5 นาที, MTBF 55,000 ชั่วโมง การออกแบบกะทัดรัดและใช้พลังงานต่ำพร้อม GNSS ในตัวสำหรับ UAV และการบิน ทนทานที่ผ่านการรับรอง (กันกระแทก 15 กรัม, MIL-STD-1553B)

คุณสมบัติที่กําหนดเองของสินค้า

เน้น

0.8nmile / h imu หน่วยวัดเฉื่อย 0.8nmile / h imu เฉื่อยระบบนำทาง 0.8m / s ระบบนำทางเฉื่อย

,

0.8nmile/h imu inertial navigation system

,

0.8m/s inertial navigation system

ตำแหน่ง:

แรงเฉื่อย 0.8nmile/h

ความเร็ว:

แรงเฉื่อย 0.8 ม./วินาที

โรลแอนด์พิทช์:

0.05 °เฉื่อย

หัวเรื่อง:

แรงเฉื่อย 0.07°

จัดเวลา:

เร็ว 1.5 นาที

อัตราเชิงมุม:

±400°/วินาที

การเร่งความเร็ว:

±15ก

ช็อก:

15g@11ms ฮาล์ฟไซน์

การสั่นสะเทือน:

0.04g²/เฮิร์ตซ์

MTBF:

55,000 ชม

รายละเอียดสินค้า

รุ่น FG-980S ระบบการนําทางอเนอร์เซียลด้วยไฟเบอร์ออปติกความแม่นยําสูง

ระบบการนําทางโดยอัตโนมัติของ FG-980S มีความแม่นยําอย่างพิเศษ ด้วยความผิดพลาดในทิศทางที่น้อยกว่า 0.1 องศาระบบที่ทันสมัยนี้รวมตัวรับ GNSS ที่ติดตั้งไว้ และใช้เครื่องวัดความเร็วด้วยฟิเบอร์ออปติก (FOG) วงจรขนาดเล็กแบบปิดวงศ์แกนเดียวระดับความแม่นยําสูงสามตัว.

ระบบนี้ถูกออกแบบมาด้วยขนาดที่คอมแพคต์ การสร้างที่เบาและการใช้พลังงานที่ต่ํา เพื่อเป็นทางแก้ปัญหาทางเดินที่เหมาะสม หรือแหล่งข้อมูลสําหรับ UAVs, เฮลิคอปเตอร์เครื่องบินการบินทั่วไปและการใช้งานที่คล้ายกัน

ลักษณะสําคัญ

ให้ข้อมูลการนําทางที่สมบูรณ์แบบ เต็มไปด้วย ข้อมูลการนําทางที่ต่อเนื่อง และแม่นยํา
ขนาดคอมแพคต์ การออกแบบเบาและใช้พลังงานน้อย
เทคโนโลยีนําทางดาวเทียมบูรณาการ

การใช้งาน

เครื่องบินไร้คนขับ (UAV)
เฮลิคอปเตอร์
เครื่องบินการบินทั่วไป
การใช้งานด้านอากาศศาสตร์ที่เกี่ยวข้อง

มิติโครงสร้าง

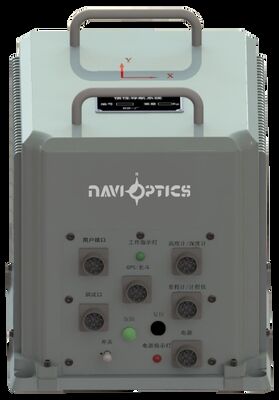

รุ่น FG-980S ระบบการนําทางอเนอร์เซียลด้วยไฟเบอร์ออปติกความแม่นยําสูง 0

รายละเอียดเทคนิค

เวลาการจัดอันดับ	GC: 10 นาที เร็ว: 5 นาที
ความถูกต้อง	ตําแหน่ง:อินเทอร์เชียล: 1 nm/h, อินเตรเกรต: 20m ความเร็ว:อินเทอร์เชียล: 1 m/s, อินเตรท: 0.8 m/s ท่าทาง (1σ):อินเทอร์เชียล: 0.02 °, อินเทรต: 0.01 ° รายการ (1σ):อินเทอร์เชียล: 0.1°, อินเทรต: 0.08°
ระยะทางไดนามิก	อัตรามุม:± 400°/วินาที ความเร่ง:± 15 กรัม
ความต้องการในการดําเนินงาน	อุณหภูมิการทํางาน: -45 °C ถึง +70 °C, การเก็บ: -55 °C ถึง +85 °C โชค:ครึ่งซีนูโซอิด: 15 กรัม, 11 ms การสั่นสะเทือน0.04g2/Hz
MTBF	50,000 ชั่วโมง
จําหน่ายพลังงาน/การใช้	28VDC / 30W
อินเตอร์เฟซ	MIL-STD-1553B / ARINC-429 / RS-422
ขนาด	หน่วยนําทาง: 238mm * 188mm * 190mm ขนาด MAX: 254mm * 188mm * 190mm
น้ําหนัก	7.1กิโลกรัม (ไม่รวมแอนเทนน์รับ)

รุ่น FG-980S ระบบการนําทางอเนอร์เซียลด้วยไฟเบอร์ออปติกความแม่นยําสูง 1
