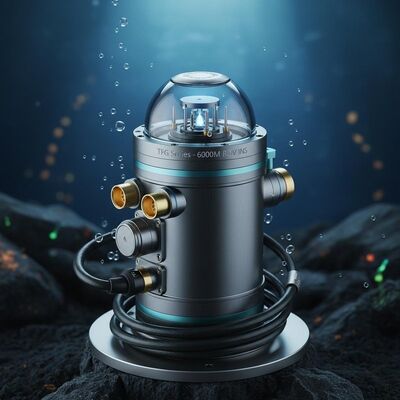

คุณภาพ ขนาดเล็ก ความอดทนความดันสูง TFG ซีรี่ย์ ระบบการนําทางในระบายน้ําใต้ดินสําหรับ ROV ทะเลลึก 6000m โรงงาน

ขนาดเล็ก ความอดทนความดันสูง TFG ซีรี่ย์ ระบบการนําทางในระบายน้ําใต้ดินสําหรับ ROV ทะเลลึก 6000m

Name: ขนาดเล็ก ความอดทนความดันสูง TFG ซีรี่ย์ ระบบการนําทางในระบายน้ําใต้ดินสําหรับ ROV ทะเลลึก 6000m
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: ซีรี่ส์ TFG
Price: 10,250.00 USD
Availability: InStock

คุณสมบัติที่สำคัญ

ชื่อแบรนด์: NAVI OPTICS

หมายเลขรุ่น: ซีรี่ส์ TFG

สถานที่กำเนิด: จีน

การรับรอง: CCS

ปริมาณการสั่งซื้อขั้นต่ำ: 1 ชุด

ความสามารถในการจัดหา: 10 ชุดต่อเดือน

บรรจุภัณฑ์มาตรฐาน: กล่องกล่อง

Subsea AHRS & NAVIGATION System.pdf

PDF

สรุปผลิตภัณฑ์

ระบบนำทางเฉื่อยใต้ทะเลซีรีส์ TFG สำหรับ ROV: ระดับความลึก 6,000 ม. โครงสร้างไทเทเนียม ความแม่นยำในการมุ่งหน้าไป 0.05° การจัดตำแหน่งที่รวดเร็ว 10 นาที และ MTBF 100,000 ชั่วโมง ได้รับการรับรองมาตรฐาน IEC 60945 พร้อมการรับประกัน 24 เดือน

คุณสมบัติที่กําหนดเองของสินค้า

เน้น

ระบบนำทางเฉื่อยใต้น้ำขนาดเล็ก

,

ระบบนำทาง ROV แรงดันสูง

,

ระบบนำทางใต้น้ำรุ่น TFG

รายละเอียดสินค้า

ROV ขนาดเล็ก ความดันสูง TFG ซีรีส ระบบการนําทางในความอ่อนแอใต้ทะเล

ระบบการนําทางในระบายน้ําใต้ทะเล TFG Series ถูกออกแบบมาโดยเฉพาะสําหรับ ROV และ Trencher แอพลิเคชั่น โดยให้ความแม่นยําอย่างพิเศษ ขนาดเล็กและความอดทนความดันสูงสูงระบบที่ทันสมัยนี้รวม FOG สามแกนความแม่นยําสูงกับสามวัดเร่งควอตซ์, ใช้เทคโนโลยีการปรับระดับความแม่นยําและการชําระค่าตอบแทนเพื่อให้ผลงานที่น่าเชื่อถือได้ในสภาพภายใต้น้ําที่รุนแรง

ลักษณะสําคัญ

หมึกไทเทเนียมที่ได้รับการกําหนดให้ใช้งานในความลึก 6000 เมตร
เทคโนโลยี FOG สามแกน: การออกแบบที่คอมแพคต์, การบริโภคพลังงานต่ํา, น้ําหนักเบา
ความสามารถในการปรับตัวอย่างรวดเร็ว: 10 นาที
การบูรณาการอย่างต่อเนื่องกับระบบ GNSS/EM LOG/DVL/USBL
การใช้งานที่ไม่ต้องดูแล

การใช้งาน

การตั้งตําแหน่งและการนําทางภายใต้ทะเลของ ROV
ระบบกํากับรถบานหรือรถดึง
ความตั้งใจและการตรวจจับการเคลื่อนไหวบนพื้นทะเล

รายละเอียดเทคนิค

รายละเอียดการทํางาน

ปริมาตร	TFG005	TFG01	TFG03	TFG05
ความแม่นยําของทิศทาง	0.05 ช่วงความกว้าง	0.1 ช่วงความกว้าง RMS	0.3 ช่วงความกว้าง RMS	0.5 ช่วงความกว้าง RMS
ความแม่นยําของ Roll & Pitch	0.01° RMS	0.05° RMS	-	-
ความแม่นยํา	5 ซม.หรือ 5% (ที่ใหญ่กว่า)
เวลาการจัดอันดับ	10 นาที
อัตรามุม	≥ 300°/s ถึง ≥ 500°/s
ความแม่นยําในการตั้งตําแหน่ง (DVL)	00.3% ของระยะทาง	1% ของระยะทาง	-	-
ความแม่นยําในการตั้งตําแหน่ง (GNSS)	20m, 1σ
ความกว้างในการทํางาน	± 80°

พลังงานและอินเตอร์เฟส

พลังงาน	18-36V DC
การบริโภคพลังงาน	16W
ระบบลําดับ (สองทิศ)	4 x ปรับแต่ง RS-232 / RS-422
ซีเรียล (ส่งต่อเท่านั้น)	4 x ปรับแต่ง RS-232 / RS-422
อีเทอร์เน็ต	10/100MB
รูปแบบข้อมูล	NMEA 0183 / IEC 61162
หน่วยงานที่ช่วย	GNSS, EM LOG, DVL, USBL/LBL เครื่องตรวจความลึก

ลักษณะทางกายภาพ

ปริมาตร	ความลึก 4000 เมตร	ความลึก 6000 เมตร
ขนาด	210mm ((Φ) x 330mm ((h)	220mm ((Φ) x 330mm ((h)
น้ําหนักในอากาศ	18.5 กิโลกรัม	210.3 กิโลกรัม
น้ําหนัก	10.1 กิโลกรัม	12 กิโลกรัม
วัสดุ	ไทเทเนียม

รายละเอียดสิ่งแวดล้อม

MTBF	100,000 ชั่วโมง
อุณหภูมิการทํางาน	-40°C ถึง +55°C
อุณหภูมิในการเก็บ	-50°C ถึง +70°C
มาตรฐานสิ่งแวดล้อม	ตอบสนองหรือเกิน IEC 60945
มาตรฐาน EMC	ตอบสนองหรือเกิน IEC 60945
การรับประกัน	24 เดือน
