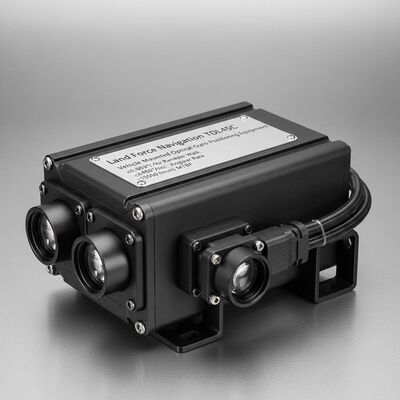

คุณภาพ การนําทางของกองทัพอากาศ TDL45C อุปกรณ์จีโรออปติกส์ที่ติดตั้งบนยานที่มี ≤ 0.003°/√hr การเดินสุ่ม, ≥± 400°/วินาที อัตรามุมและ > 15000 ชั่วโมง MTBF โรงงาน

การนําทางของกองทัพอากาศ TDL45C อุปกรณ์จีโรออปติกส์ที่ติดตั้งบนยานที่มี ≤ 0.003°/√hr การเดินสุ่ม, ≥± 400°/วินาที อัตรามุมและ > 15000 ชั่วโมง MTBF

Name: การนําทางของกองทัพอากาศ TDL45C อุปกรณ์จีโรออปติกส์ที่ติดตั้งบนยานที่มี ≤ 0.003°/√hr การเดินสุ่ม, ≥± 400°/วินาที อัตรามุมและ > 15000 ชั่วโมง MTBF
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL45C
Price: 10,250.00 USD
Availability: InStock

คุณสมบัติที่สำคัญ

ชื่อแบรนด์: NAVI OPTICS

หมายเลขรุ่น: TDL45C

สถานที่กำเนิด: จีน

การรับรอง: CCS

ปริมาณการสั่งซื้อขั้นต่ำ: 1 ชุด

ความสามารถในการจัดหา: 10 ชุดต่อเดือน

เวลาการส่งมอบ: 5-8 วันทําการ

บรรจุภัณฑ์มาตรฐาน: กล่องกล่อง

TDL45C.pdf

PDF

สรุปผลิตภัณฑ์

ระบบไจโรแบบออปติคอลที่ติดตั้งในยานพาหนะ TDL45C ให้ความแม่นยำของตำแหน่ง ≤5m พร้อม MTBF นานกว่า 15,000 ชั่วโมง นำเสนออัตราเชิงมุม ±400°/วินาที, การทำงาน -40°C ถึง 60°C และโหมดการนำทางที่หลากหลายสำหรับยานพาหนะทางทหารและอุตสาหกรรม

คุณสมบัติที่กําหนดเองของสินค้า

เน้น

อุปกรณ์ไจโรออปติคอลติดตั้งบนยานยนต์

,

อุปกรณ์นำทางเฉื่อยด้วยไจโรออปติคอล

การทำซ้ำอคติเดือน:

≤10ไมโครกรัม

ความแม่นยำของปัจจัยระดับเดือน:

≤10ppm

การทำซ้ำอคติ:

≤0.01°/ชม

ความแม่นยำของสเกลปัจจัย:

≤5ppm

เดินสุ่ม:

≤0.003°/√ชม

อัตราเชิงมุม:

≥±400°/วินาที

ความเร่งเชิงมุม:

100000°/วินาที2

MTBF:

> 15,000 ชั่วโมง

รายละเอียดสินค้า

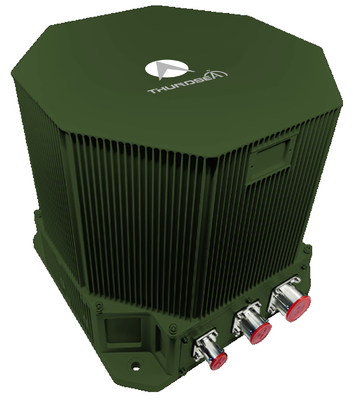

อุปกรณ์ตั้งตําแหน่งและทิศทางแบบ Gyro Optical TDL45C

อุปกรณ์ตั้งตําแหน่งและทิศทางของ TDL45C ที่ติดรถยนต์ใช้เลเซอร์ที่ก้าวหน้าหรือไฟเบอร์ออฟติก ไจโรและวัตถุเร่งควอตซ์เป็นเซ็นเซอร์หลักการใช้สถาปัตยกรรมระบบการนําทางอเนอร์เซียลที่ผูกติดกับซอฟต์แวร์การนําทางที่ซับซ้อน, มันส่งข้อมูลการนําทางในเวลาจริง ผ่านหลายรูปแบบการทํางานรวมถึงการอัพเดทความเร็วศูนย์ (ZUPT) การนําทางแบบอินเนอร์เซียล/ฐานดาวเทียมและการนําทางแบบอินเนอร์เซียล/โอโดเมตร.

สนามการใช้งาน

ระบบตั้งตําแหน่งทางออปติกส์นี้สามารถใช้กับยานพาหนะหลายรูปแบบ ได้แก่ยานสํารวจภูมิทัศน์ เครื่องรบแบบเกราะ (รถถังรถรบลูกทัพ), ยานที่ใช้บนพื้นดินที่ไม่มีคนขับ (UGVs), ระบบรถไฟความเร็วสูง, เครื่องจักรเกษตร, และแพลตฟอร์มกลไกอื่น ๆ ที่ต้องการการนําทางแม่นยําการแก้ไขที่หลากหลายนี้ให้บริการความต้องการตําแหน่งทั่วพลเรือน, ทหารและอุตสาหกรรม

คุณลักษณะการทํางาน

การนําทางอิสระที่มีความสามารถในการอัพเดทความเร็ว 0 (ZUPT)
การนําทางแบบบูรณาการ ด้วยระบบวัดระยะทางและระบบดาวเทียม
การสอดคล้องและการเริ่มต้นในทั้งภาวะสแตตติกและไดนามิก (ในความเคลื่อนไหว)
เหมาะสําหรับภูมิอักษรสูง (± 65 °) ภูมิหนาวมาก และภูมิอักษรสูง
การออกแบบความน่าเชื่อถือสูงสําหรับสภาพแวดล้อมที่ต้องการ

รายละเอียดเทคนิค

ประเภทปารามิเตอร์	รายละเอียด	มูลค่า
เครื่องวัดเร่ง	เดือน Bias การซ้ํา	≤ 10μg
	เดือน ความแม่นยําของปัจจัยขนาด	≤ 10ppm
	ไจโร	ความคัดค้านในการซ้ํา	≤0.01°/h
ความแม่นยําของปัจจัยขนาด		≤ 5ppm
เดินแบบสุ่ม		≤0.003°/√hr
ลักษณะ	อัตรามุม	≥±400°/วินาที
	การเร่งมุม	100000°/sec2
	การเร่ง	> 25 กรัม
	ทัศนคติที่เหลี่ยม	แนวทางใด ๆ
ผลงาน	เวลาการจัดอันดับ	≤15 นาที
การเข้า/การออก	อินเตอร์เฟซ	3 RS422 full-duplex สายพานลําดับ 1 100M Ethernet
ความแม่นยําของตําแหน่ง	การค้นหาทิศเหนือ / ความแม่นยําของการตั้งทิศทาง	≤ 5m
	การนําทางแบบอินเนอร์เซียล / การผสมผสานโอโดเมตร	≤0.05%D
	การค้นหาทิศเหนือ / ความแม่นยําของการตั้งทิศทาง	≤0.3มิล
	การรักษาความแม่นยําของเบียร์/2h	≤0.3มิล
	ความแม่นยําตําแหน่งการนําทางรวม	≤0.2มิล
ผลการใช้งานของ AHRS	ความแม่นยําของทิศทาง	≤0.2มิล
ผลการใช้งานของ AHRS	ความแม่นยําของ Pitch & Roll	≤0.2มิล
ลักษณะ	การบริโภคพลังงาน	< 40W
	น้ําหนัก	< 8.2kg
	ระยะอุณหภูมิ	-40°C~60°C
	ความทนทานต่อการกระแทก	15 กรัม คลื่นครึ่งไซน์ 11ms
	ความดันทางเข้า	DC24V ((± 25%)
	วิธีการเย็น	การดําเนินต่อแผ่นติดตั้ง
	ความต้านทานการสั่น	20~2000Hz, 6.06 กรัม
	MTBF	>15000 ชั่วโมง
