Furuno F3 Wassp Wideband Chirp Multi Beam Echo Sounder ใช้งานง่ายพร้อมประสิทธิภาพที่โดดเด่น

• การนำเสนอต่างๆ


  การซ้อนทับความหนาแน่นของปลา

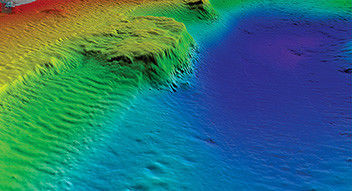

  2D Mapping ถึง 500 ม


  เครื่องเสียง (60 kHz)


  Backscatter (ความแข็งด้านล่าง) ที่ 200 ม

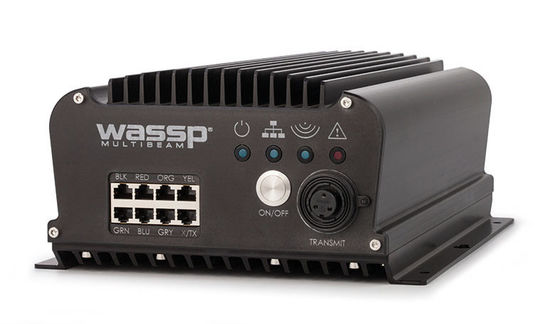

• ตัวรับส่งสัญญาณ DRX แบบออล - อิน - วันอเนกประสงค์อย่างเหลือเชื่อและพร้อมสำหรับความก้าวหน้าของเทคโนโลยีต่อไป

  “ blackbox” ที่เป็นนวัตกรรมใหม่นี้ไม่ได้เป็นเพียงแค่แพลตฟอร์มฮาร์ดแวร์ที่แข็งแกร่งเท่านั้น แต่ยังนำเสนอนวัตกรรมทางเทคนิคที่ล้ำสมัยและความอเนกประสงค์ที่น่าทึ่งสิ่งนี้เปิดโอกาสใหม่ ๆ นับไม่ถ้วนสำหรับการดำเนินงานของคุณ



• ตัวแปลงสัญญาณ WASSP

  ตัวแปลงสัญญาณโซนาร์ WASSP มีให้เลือก 2 ความถี่

  - 136-184 kHz Wideband (ศูนย์ 160 kHz)
  - 68-92 kHz Wideband (ศูนย์ 80 kHz)



ข้อมูลจำเพาะ

ทั่วไป

ความถี่ TX

วงกว้าง
F3 / F3i: 160 กิโลเฮิร์ตซ์
F3L / F3Li: 80 กิโลเฮิร์ตซ์

ช่วงการตรวจจับ

F3: 200 ม. * (Side Beam Best Performance)
400 ม. * (คานหลักตรงใต้เรือ)
F3L: 450 ม. * (Side Beam Best Performance)
900 ม. * (คานหลักตรงใต้เรือ)

* ความลึกขึ้นอยู่กับปัจจัยภายนอกที่หลากหลาย

ความกว้างของลำแสง

120 ° x 4 ° (Athwartships x Fore-aft)
ค่า PS: 4.4 °

อินเตอร์เฟซ

NMEA0183

GGA, GGK, GLL, HDG, HDM, HDT, HVE, PASHR, PTNL PFEC, RMC, RCD, TSS1, ZDA

แสดง

โหมดการแสดงผล

Bathymetry, Sonar polar view, Sounder (single, triple & quint beam)

(ตัวเลือกการออกใบอนุญาต)
Backscatter, Open Client Support, Water Column Targets, Uncorrected Data, XYZ export, Sidescan, RTK tides,
รูปแบบการส่งออกอื่น ๆ *
* วางจำหน่ายในปี 2560

ข้อกำหนดขั้นต่ำของพีซี

ระบบปฏิบัติการ

Windows 8.1, 10

ซีพียู

2 Ghz, 4 คอร์ / 4 เธรด

หน่วยความจำ

8 GB (ขั้นต่ำ 4 GB)

ความละเอียดหน้าจอ

Full HD 1920 x 1080 (ขั้นต่ำ XGA 1024 x 768)

สิ่งแวดล้อม

อุณหภูมิ

0 ° C ถึง + 50 ° C (การจัดเก็บ: -20 ° C ถึง + 85 ° C)

ความชื้นสัมพัทธ์

IEC60945, 93% หรือน้อยกว่าที่ + 40 ° C

กันซึม

IP53 ติดตั้งกั้น (มีตัวเลือก IP67)

การสั่นสะเทือน

IEC60945 Ed.4

พาวเวอร์ซัพพลาย

หน่วยรับส่งสัญญาณ

9 ถึง 32 VDC

อื่น ๆ

ขนาด

หน่วยรับส่งข้อมูล: 216 (W) x 260 (D) x 205 (H) มม
ตัวแปลงสัญญาณ:
WMB-160 (160 กิโลเฮิร์ตซ์);98 (H) x 330 (W) x 168 (D) มม
WMB-80 (80 กิโลเฮิร์ตซ์);133 (H) x 533 (W) x 340 (D) มม

น้ำหนัก

Transceiver Unit: 8.3 กก
ตัวแปลงสัญญาณ:
WMB-160 (160 กิโลเฮิร์ตซ์);15 กก
WMB-80 (80 กิโลเฮิร์ตซ์);39 กก
